марная длина участков ремонта не превышает 1/6 периметра стыка. Стыки, имеющие трещины длиной более 50 мм или суммарную протяженность участков дефектов более 1/6 периметра стыка, необходимо вырезать. Дефекты сварных соединений должны быть полностью удалены с помощью абразивных кругов или газовой резки с последующей зачисткой разделки до металлического блеска.

При ремонте стыка с трещиной длиной до 50 мм засвер-ливают два отверстия на расстоянии не менее 30 мм от краев трещины с каждой стороны. Дефектный участок вышлифовывают полностью и заваривают вновь. Сварные швы после устранения всех дефектов подвергают неразрушающим методам контроля в объеме 100 %.

Повторный ремонт сварных соединений не допускается.

В случае обнаружения вмятин глубиной до 3,5 % от диаметра трубопровода разрешается выправлять их с помощью безударных устройств.

Повреждения трубопровода в виде свищей и трещин длиной до 50 мм ремонтируют без опорожнения от перекачиваемого продукта приваркой накладных элементов заплат, хомутов, муфт (рис. 4.7 - 4.9).

Рис. 4.7. Аварийный хомут

Рис. 4.8. Прижимное устройство:

1 - скобы; 2 - прокладка; 3, 8 - планки; 4 - гайка; 5 - маховичок; 6 - червяк; 7 - пята; 9 - сварной шов; 10 - трубопровод; 11 - шар-нир

Рис. 4.9. Галтельная муфта: 1 - трубопровод; 2 - муфта

Размеры накладных элементов и муфт должны перекрывать место дефекта не менее чем на 40 мм от его краев. Заплата должна иметь эллипсовидную форму. Допустимые размеры заплат и муфт представлены в табл. 4.1, в которой принято: a - размер элемента в направлении оси трубопровода (большая ось эллипса); b - ширина заплаты (рис. 4.10). Муфты необходимо использовать в случае, если дефектный участок больше допустимых размеров заплат. Длина муфты без технологических колец должна быть в пределах 150 - 300 мм. При длине муфты более 300 мм должны быть использованы технологические кольца. Длина технологического кольца должна быть не менее 65; 80; 110; 150; 120; 180 мм соответственно для трубопроводов диаметром 426; 530; 720; 820;

1 020; 1 220 мм.

Т абли ца 4.1

Допустимые размеры заплат и муфт

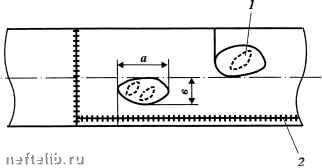

Рис. 4.10. Размещение заплат:

1 - дефект; 2 - продольный шов трубы

Для трубопроводов диаметром 219 - 377 мм следует использовать муфты без технологических колец.

Заплаты, муфты и технологические кольца должны быть изготовлены из труб, механические свойства, химический состав и толщина стенок которых такие же, как у ремонтируемого участка трубопровода. Муфты и кольца изготавливаются из двух половин. Зазор между кромками при сборке муфты или кольца должен быть равномерным по всему продольному направлению и составлять 1 -3,5 мм. Для получения требуемого зазора между кромками при сборке муфты или кольца допускается приваривать сборочные скобы.

Продольные кромки половин муфты и колец должны быть обработаны под стандартную У-образную разделку с углом скоса кромок 30±5° и выборкой под металлическую прокладку. При выполнении сварного шва вдоль боковой образующей трубопровода скос нижней кромки следует уменьшить до 10±2°. Поперечные кромки муфты и технологических колец должны быть обработаны под углом 20 - 25° без притупления. Кольца обрабатывают с одной стороны. Муфта и кольца должны плотно прилегать к наружной поверхности трубы. При наличии утечки между трубой и накладным элементом помещают прокладку из уплотняющего материала (резины или свинца).

Прижатие латок к очищенному трубопроводу должно обеспечивать необходимую плотность и устойчивость прилегания по всей площади соединения. С этой целью следует применять специальные устройства (наружные центраторы, прижимные хомуты, струбцины, домкраты и т.п.). Может быть рекомендовано приспособление (рис. 4.11), которое
