плотин с той лишь разницей, что защитные дамбы из однородного грунта можно применять только в течение непродолжительного периода времени из-за фильтрации нефти по мере ее накопления с внутренней стороны дамбы (рис. 8.8) за счет создаваемого гидравлического напора. Форма кривой депрессии (равного давления) 2 зависит от гидростатического напора Н0 и формы сечения тела дамбы 1. Причем при угле в < 90° промежуток просачивания (применительно к рассматриваемому вопросу это расстояние t от плоскости основания до точки выклинивания кривой депрессии 2) отличается от нуля, а внешняя образующая сечения - касательная к кривой депрессии 2, являющейся одновременно и верхней граничной линией тока фильтрующей нефти.

Средняя скорость фильтрации определяется по формуле

ю = ki, (8.3)

где k - коэффициент фильтрации; i - гидравлический уклон.

Для точек А и В, расположенных на откосах дамбы,

i = , (8.4)

где Н0 - уровень нефти; t - промежуток просачивания; С - длина горизонтальной проекции кривой депрессии.

По этим данным можно определить среднее время фильтрации через тело дамбы:

Тср -С-, ч. (8.5)

В тех случаях, когда предусматривается более длительное хранение нефти в земляных амбарах, размеры дамбы необходимо увеличить, а это приведет к возрастанию объема земляных работ. Поэтому эффективным способом уменьшения ширины сечения тела дамбы является применение специального экрана 3, ядра 4 или дренажных труб 5 (см. рис. 8.8). Экран и ядро выполняются из малопросачиваемых грунтов. Они предназначены для понижения кривой депрессии, что позволяет уменьшить толщину дамбы по сравнению с обычной из однородного грунта (на рисунке пунктиром показаны размеры дамбы из однородного грунта).

При наличии дренажной трубы кривая депрессии примыкает к дренажу. Дренажную трубу целесообразно устанавливать по периметру дамбы с небольшим уклоном для стока нефти. В качестве дренажных труб можно использовать пер-

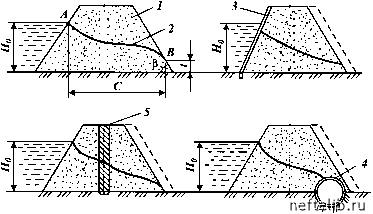

Рис. 8.8. Конструкция дамбы:

1 - дамба; 2 - кривая депрессии; 3

ядро

экран; 4 - дренажная труба; 5

форированные трубы из полимерных материалов или асбестоцемента с проницаемой прокладкой и покрытием из стеклоткани или стеклохолста, а также трубы из пористого бетона. Возможно сооружение котлована для сбора нефти с помощью энергии взрыва, стенки и дно котлована для предупреждения фильтрации нефти в почву обкладывают полиэтиленовой пленкой. Используют также резинотканевые или складные брезентовые резервуары.

Для ограждения разлитой нефти можно применять также различные подручные средства, такие как бревна, камышовые маты и т.д.

В некоторых случаях может оказаться целесообразным предотвращать распространение нефти сооружением канав, по которым направляют разлитую нефть в заранее выбранное место. Для этих целей можно использовать пластмассовые желоба, применяемые в гидротехнике и мелиорации для подвода воды. Преимуществом таких желобов является то, что их можно собирать в любых условиях.

Наибольшие трудности возникают при загрязнениях водо-насыщенных, обводненных грунтов и грунтов с высоким уровнем грунтовых вод. Такие грунты, как правило, обладают низкой несущей способностью и оказываются непроходимыми для землеройной техники. Кроме того, при высоком уровне грунтовых вод существенно возрастает опасность загрязнения их нефтью.

Сбор нефти с поверхности обводненных грунтов даже при условии сооружения грунтовых дамб также сложен из-за наличия мелкого кустарника, кочек, воды и т.п. В подобных ситуациях наиболее эффективной представляется такая технология выполнения работ по регенерации грунтовой среды и подземных вод, как отвод нефти с дневной поверхности за пределы или к границе загрязненного участка и закачка ее в емкость; регенерация грунтовой среды и подземных вод. Отвод нефти целесообразно осуществлять по направлению естественного уклона местности в предварительно подготовленные земляные амбары, котлованы или другие емкости.

При разливах нефти на замерзающей земле и на снегу сооружают снежные дамбы, производят перемешивание нефти со снегом и грузят смесь в емкость, где нефть после таяния снега отделяется от воды.

Для сбора остатков нефти с поверхности суши (после откачки насосами) можно использовать сорбенты. Для этого на поверхность загрязненной нефтью почвы наносят сорбент из расчета 0,5 м3 на 10 м2 нефтяного пятна. После пропитывания сорбента нефтью его собирают, не нарушая верхнего слоя почвы, и вывозят на специальные пункты, где сорбент утилизируют.

Сорбенты - вещества селективного действия, они должны поглощать нефть и как можно меньше воды. Эти сорбенты должны обладать высокой скоростью поглощения нефти, чтобы не допустить значительного впитывания ее в почву; иметь склонность к образованию смеси с нефтью по всей толщине разлива; легко формироваться в виде матов или рукавов, которые можно свертывать, выжимать и снова использовать; создавать на поверхности земли слои, которые можно легко удалять; не образовывать при перемешивании с нефтью липкого вещества; иметь способность к биологическому разложению или сжиганию, когда удаление их невозможно или представляет значительные трудности.

Сорбенты могут быть натурального и синтетического происхождения. В принципе можно применять любые поглощающие материалы. При этом исходят из доступности сорбента, его стоимости, а также возможности сбора насыщенного нефтью сорбента, его регенерации или сжигания.

После ремонта трубопровода проводится обязательная рекультивация загрязненных земель.

Рекультивация земель - это комплекс работ, направленных на восстановление продуктивности и народнохозяйственной ценности нарушенных и загрязненных земель, а так-
