вательно вдавливает каждый шпунт на глубину хода поршня гидроциклона (800900 мм), обкатываясь по раме по всему периметру котлована. Шпунты, находясь в замковом соединении друг с другом, имеют строго вертикальное направление и сохраняют его до проектной отметки. Замки обеспечивают герметичность ограждения. Устройство для погружения шпунтов УП-1 позволяет укреплять стенки ремонтного котлована глубиной до 3 м на болотах I типа.

Техническая характеристика УП-1

Диаметр ремонтируемого трубопровода, мм.................. 530...1220

Размеры ограждаемого ремонтного котлована, м,

не более.............................................................................................. 6x4

Глубина погружения шпунта, м, не более..................... 3,6

Максимальное усилие погружения, кН (тс)................ 80 (8)

Масса одного шпунта, кг, не более................................... 36

Габаритные размеры шпунта, мм........................................ 2000x300x33

Гидроциклон, мм:

диаметр........................................................................................... 80

ход поршня................................................................................... 850

Несущая способность одного анкера, кН (тс)............. 20 (2)

Количество механизмов погружения, шт..................... 2

Масса устройства (без шпунтов), кг.................................. 3000

Укрепление стенок ремонтного котлована возможно путем ввода в болотную массу пенополиуретановой композиции (рис. 6.12).

В зоне повреждения участка трубопровода 1 в болотную массу погружают вертикальные трубы 2, которые подключают к гребенке 3, по которой в трубы под давлением из емкости 4 подают композицию пенополиуретана. Жидкая фаза композиции, вытесняя болотную массу в зоне повреждения, через 10-12 мин полимеризуется, увеличиваясь в объеме.

В образованном твердом массиве пенополиуретана разрабатывают котлован, например, путем вырезания мотопилами отдельных блоков с последующим их удалением.

6.4. ё ё ё eiU 65 а 6 ё6а ё 5 15 ё Её аё la ё QA5 А ё ё ёа а 65 65 а 6а Ебёа 61а б 5 б i аАа 6ё

В сильно переувлажненных грунтах и на болотах III типа создание ремонтного котлована с помощью шпунтовых ограждений невозможно. Для этих целей используются различные конструкции так называемых сухих доков, кессонов и герметичных камер.

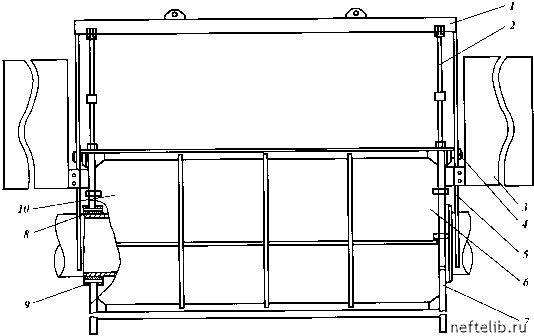

Рис. 6.13. Ремонтная герметичная камера:

1 - подвеска; 2 - гидроцилиндр; 3 - груз; 4 - шарнир; 5 - направляющая штанга; 6 керная; 8 - маслобензостойкая штанга; 9 - узел герметизации; 10 - челюсть правая

челюсть левая; 7 - стойка ан-

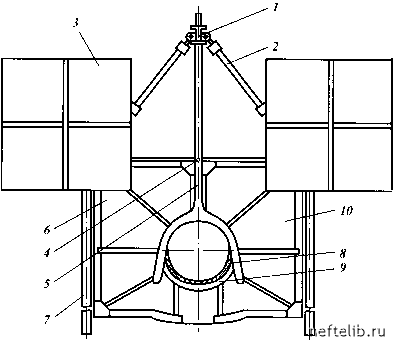

Рис. 6.14. Ремонтная герметичная камера (вид сбоку). Позиции см. на рис. 6.13

В институте ИПТЭР разработана ремонтная герметичная камера РГК, которая предназначена для создания котлована на трубопроводах диаметрами 530, 720, 820, 1020 и 1220 мм, проложенных на болотах I, II, III типов. Камера РГК (рис. 6.13, 6.14) представляет собой установку с гидравлическим приводом, которая монтируется с помощью крана на поврежденном участке нефтепровода и образует ремонтный котлован. Корпус камеры состоит из двух шарнирно-соединенных челюстей, которые смыкаются с помощью гидроцилиндров, обхватывая трубопровод торцевыми частями и образуя герметичную полость, открытую сверху. При необходимости борта камеры наращиваются одной или двумя приставками. Камера снабжена анкерными стойками, которые завинчиваются в грунт и придают ей устойчивость относительно трубопровода, а также противодействуют выталкивающей силе, создаваемой находящейся снаружи камеры жидкостью. Через коллекторы с приямками достигается пол-
