ее в сторону свободной поверхности. Для образования высокоскоростной струи используются мощные бризантные (взрывчатые) вещества, обладающие высокой скоростью детонации. Для резки металлов применяются удлиненные (линейные) заряды с полуцилиндрической или конической кумулятивной выемкой. При прохождении детонационной волны вдоль заряда из металлической облицовки кумулятивной выемки образуется линейная кумулятивная струя, участвующая в пробивании преград!.

Параметры удлиненных кумулятивных зарядов определены из условия обеспечения оптимальной режущей способности и кумулятивной струи.

Взрывной способ резки трубопроводов можно применять на трубах различных диаметров, как пустых, так и заполненных нефтью и нефтепродуктами. Изменение диаметра пустых труб при резке их взрывом составляет не более 25 % толщины стенки трубы, что соответствует технологическим требованиям подготовки кромок труб под сварку. Диаметр заполненных жидкостью труб практически не изменяется.

Определены такие режимы резки труб, которые обеспечивают соответствующие качества среза и зоны вблизи него, необходимые для последующей дуговой электросварки.

Способ является более эффективным по сравнению с остальными, так как позволяет значительно сократить время производства работ, не требует проведения подготовительных операций (вырезки окон, набивки глиняных пробок, дегазации котлована и т.д.).

Данный способ нашел широкое применение при замене поврежденных участков во время проведения капитального и аварийно-восстановительного ремонтов магистральных нефтепроводов. Порядок производства работ по замене участка при этом следующий.

После остановки перекачки и обнаружения места повреждения по обе стороны от него за зоной растекающегося продукта вскрывают два шурфа до верхней образующей нефтепровода. Через шурфы к нефтепроводу монтируют устройство для пробивки взрывом отверстия диаметром 50 - 75 мм, к которому присоединяют передвижную установку для получения герметизирующих тампонов из карбамидной композиции. Приготовленные в реакторах компоненты проходят через смесительное устройство, и смесь насосом закачивается в нефтепровод, где происходит образование тампона. Обладая меньшим удельным весом, чем перекачиваемый продукт, еще не затвердевший тампон с потоком жидкости продвигается к

месту повреждения и забивает его, частично выходя из повреждения вместе с нефтью в грунт, где продолжает твердеть, создавая дополнительную изоляцию повреждения. Выход нефти прекращается. При дальнейшей подаче в трубопровод реакционной смеси происходит заполнение герметизирующим тампоном участка нефтепровода на требуемую длину, т.е. локализация поврежденного участка от основной магистрали, заполненной нефтью. Длина создаваемого тампона должна быть такой, чтобы он смог выдержать гидростатическое давление жидкости и обеспечить соблюдение требований техники безопасности и пожаробезопасности при ведении огневых работ. Поврежденный участок полностью вскрывают и создают ремонтный котлован. Вырезку дефектного участка осуществляют по двум плоскостям отсечения с помощью кумулятивных труборезов. Труборезы устанавливают на наружной поверхности нефтепровода в требуемых местах реза, соединяют в одну электровзрывную сеть, котлован заполняют воздушно-механической пеной и затем заряды одновременно подрывают. При подрыве удлиненных кумулятивных зарядов образуются, как было сказано выше, кумулятивные струи, которые перерезают стенку нефтепровода вместе с тампоном в плоскостях установки труборезов. Дефектный участок удаляют, а вместо него вваривают новую катушку. Оставшийся по обеим сторонам нефтепровода тампон предохраняет зону сварочных работ от попадания взрывоопасных газов. Монтаж и сварку катушки выполняют одним из методов, применяемых аварийными бригадами.

Описанный способ замены дефектных мест может быть использован только на прямолинейных участках нефтепровода или на участках, расположенных в низинах, где поток жидкости с обеих сторон от места повреждения устремляется к нему, увлекая за собой герметизирующие тампоны. На возвышенных участках этот способ не дает желаемого результата. Если повреждение произошло на верхней точке возвышенного участка, то после остановки перекачки и закрытия линейных задвижек сброс нефти обычно прекращается до прибытия аварийной бригады с необходимой техникой. Нефть будет находиться в трубопроводе на склонах с обеих сторон от места повреждения. В зависимости от характера повреждения и места его расположения трубопровод будет пустым (при полном разрыве трубы или повреждении в нижней образующей трубопровода), частично заполненным (при расположении повреждения в середине трубопровода) и пол-

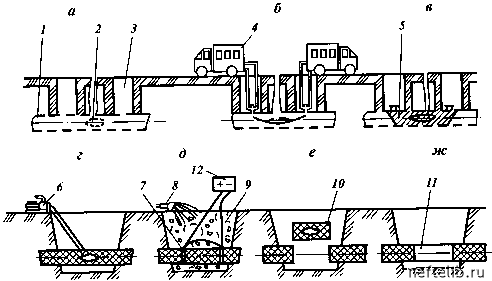

Рис. 5.10. Схема производства работ при замене поврежденного участка с помощью энергии взрыва и герметизирующих тампонов:

Л - трубопровод; 2 - место повреждения; 3 - шурф; 4 - установка для заливки карбамидной композиции; 5 - тампон; 6 - насос; 7 - дефектный участок; 8 - пеногенератор; 9 - пеновоздушная смесь; ЛО - вырезанная катушка; ЛЛ - вваренная катушка
