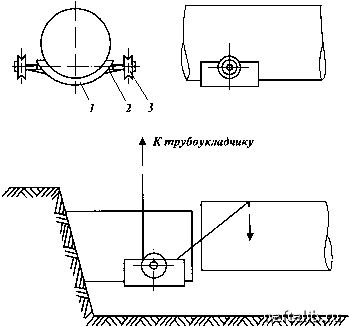

Рис. 7.50. Приспособление для нажатия на трубу при несовпадении концов труб:

1 - сегмент трубы; 2 - полуось; 3 - блок

Центраторы изготавливают из унифицированных звеньев отдельно для каждого диаметра труб и охватывают диапазон труб больших диаметров.

Техническая характеристика наружнтх центраторов (ЦЗ)

ЦЗ-51 ЦЗ-61 ЦЗ-71 ЦЗ-81 ЦЗ-91 ЦЗ-101 ЦЗ-121

ЦЗ-141

Диаметр стыкуемых труб,

мм........................ 530 630 720 820 920 1020 1220 1420

Масса центратора, кг.............. 25 28 40 45 50 54 74 92

Приспособление для нажатия на трубу при несовпадении концов труб (рис. 7.50) состоит из сегмента трубы 1 с приваренными полуосями 2, на которых установлены грузовые блоки 3. Это приспособление устанавливают на основной трубе, через блоки перекидывают трос, который петлей о х -ватывает опускаемую трубу. Концы троса закрепляют на гру-

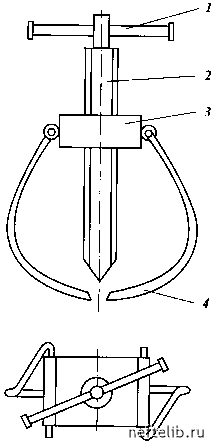

Рис. 7.51. Приспособление

для ликвидации порывов на

нефтепроводе

1 - вороток; 2 - нажимной

винт; 3 - ходовая гайка; 4 -

сменные крючья

зовом крюке трубоукладчика. При подъеме крюка трос через блоки создает давление на трубу, и она опускается в траншею.

Приспособление (рис. 7.51) предназначено для ликвидации порывов на нефтепроводах. Приспособление состоит из двух сменных крючьев 3, ходовой гайки 4 и нажимного винта 2. При ликвидации порыва к ходовой гайке подсоединяют крючья, соответствующие диаметру трубопровода, вырезают резиновую прокладку по размеру повреждения и металлическую прокладку несколько большего размера. Прокладки накладывают на поврежденный участок, прижимают нажимным винтом 2 путем вращения воротка 1, затем сваривают. После

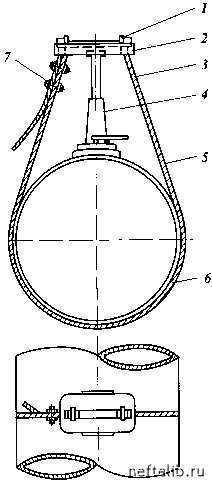

Рис. 7.52. Тросовая струбцина для прижатия латок и хомутов к трубопроводу: 1 - планка; 2 - подставная плита; 3 - трос; 4 - домкрат; 5 - трубопровод; 6 - латка; 7 - зажим троса

окончания сварочных работ приспособление снимают, и оно может быть использовано повторно. Установить приспособление может один человек. С помощью приспособления порыв нефтепровода можно ликвидировать за 10 мин.

Тросовая струбцина (рис. 7.52) предназначена для прижатия латок и хомутов к трубопроводу при устранении свищей. При этом сначала утечку нефти останавливают, забивая в образовавшееся отверстие свинец, олово или деревянную пр об-ку, срезая ее заподлицо с трубопроводом. Затем на свинец
