набивкой и гидравлическим уплотнением. Против отверстия в крышке насоса, через которое по трубкам подводится, вода из верх-ней части корпуса насоса, установлено кольцо гидравлического уплотнения.

Привод насосов типов Д и НД осуществляется электродвигателем с помощью упругой муфты. В нормальном исполнении вал вращается против часовой стрелки, если смотреть со стороны привода; входной патрубок расположен с левой стороны насоса. По особому заказу насосы этих типов поставляются с обратньщ вращением вала.

Отличительной особенностью насосов типов -Д и НД являются высокие значения-КПД (73-88%, которые сохраняются в течение всего срока службы насоса, гарантийный ресурс 20 тыс. ч - без ремонта рабочих органов). Работают эти насосы плавно, без вибраций; они удобны и надежны в эксплуатации.

Насосы типов Д и НД предназначены для перекачивания воды, нефтепродуктов и других.чистых жидкостей от 90 до 12 500 мч при naiHope 10-137 м и температуре до ЮСС. Допустимая вакуумметрическая высота всасывания для рабочей части характеристики Яв=2,5...7 м. Насосы типа НД выпускаются 14 типоразмеров, насосы типа Д - 10 типоразмеров.

ГОСТ 10272-73 регламентирует давление на входе в насос, что в. некоторых случаях позволит применять эти насосы для последовательной работы. , . -

Широкое применение насосов типа Д на оросительных системах при перекачивании сбросных и дренажных вод ставит перед насосостроите-лями задачу по созданию насосов, апособных работать в условиях по- вышенного содержания взвешенных частиц абразивного и агрессивного характера.

§ 25. ЦЕНТРОБЕЖНЫЕ ВЕРТИКАЛЬНЫЕ НАСОСЫ

Центробежные вертикальные насосы (ГОСТ 4241-62) консольные, одноступенчатые, с осевым входом жидкости в рабочее колесо предназначены для перекачивания воды.и других чистых жидкостей

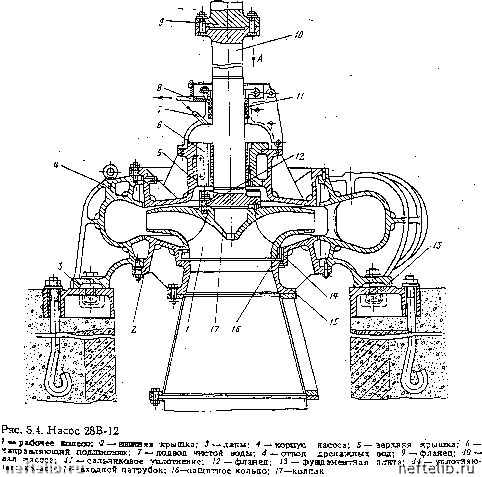

Основными деталями насоса (рис. 5.4) являются корпус, вал и рабочее колесо. Корпус насоса стальной, спиральный, с верхней, крышкой (у насоса 28В-12 две крышки - верхняя и нижняя), изготовляют из углеродистой стали (у насоса 28В-12 крышки чугунные). У насосов 52В-11 и 72В-22 корпус с двухзавитковым спиральным отводом, а у насоса 82В-17 -с трехзавитковым, разделенным перегородками. Такая конст-рукция корпуса позволяет значительно снизить радиальное усилие, действующее на вал насоса и направляющие подшипники. Одновременно перегородки увеличивают жесткость корпуса.

Корпус насоса опирается лапами на две" фундаментные плиты и закрепляется анкерными болтами. Насосы 52В, 70В и 82В после установки и выверки оси заливаются бетоном до оси насоса.

Входной патрубок насоса 28В-12 отлит за одно целое с нижней крышкой кор.пуса и направлен вертикально вниз. У насосов 32В-12,. 40В-16 и 26В-22 перекачиваемая жидкость подводится по металлической всасывающей трубе и переходному патрубку, который присоединяется к нижней части корпуса на болтах. У насосов 526-11, 52В-17, 72В-22 и 82В-17 вода подводится по бетонной всасывающей трубе, присоединяющейся к корпусу насоса с помощью нижнего закладного чугунного кольца.

На верхней крышке корпуса крепится направляющий подшипник и сальниковое уплотнение вала.

1 В обозначение насоса входят: первая цифра - диаметр входного патрубка, уменьшенный в 25 раз; буква-тип насоса; цифра после буквы - коэффициент быстроходности насоса, уменьшенный в 10 раз и округленный.



Вал насоса кованый стальной, около подшипника и сальника защищен электронаялавкой из нержавеющей стали. К подшипникам вала с лигнофолевым вкладышем подводится .чистая вода под напором на 7-10 м выше рабочего с расходом 0,5-1 л/с.

Уплотнение вала выполняют в двух взаимозаменяемых вариантах: двойное торцовое и сальниковое с мягкой набивкой. Оба варианта требуют подвода чистой воды для защиты уплотнения от нагрева и износа абразивными частицами.

Рабочее колесо стальное (у насосов 28В-12, 32В-12 и ЗбВ-12 чугунное) с осевым входом жидкости крепится к фланцу вала. Фланец закрывается колпаком, который улучшает гидравлику потока в проточной части Колеса.

Уплотнение, рабочего колеса (щелевое) состоит .из двух колец: стальное защитное кольцо прикреплено к колесу, а чугунное уплотняющее - к корпусу насоса (у насоса 28В-12 к нижней крышке). Вследствие того что крышка и переходный патрубок съемные, можно ремонтировать уплотнение колеса без разборки насоса.

Пр.ивод насосов типа В осуществляется вертикальными электродвигателями. Соединение валов двигателя и насоса жесткое фланцевое. Фланцы отковываются за одно целое с валом. Осевые усилия и вес ротора агрегата воспринимаются пятой электродв,И1гателя.

Не рекомендуется применять центробежные вертикальные насосы с длинным валом, так как это требует установки нескольких валов-про-




ставок и дополнительных направляющих подшипников. Весьма трудно выполнить тщательную центровку длинного вала с промежуточными сочленениями. Излом же осевой линии вала приводит к вибрации и быстрому выходу из строя направляющих подшипников.

Центробежные вертикальные насосы применяют на заглубленных насосных станциях I подъема городских и промышленных систем водоснабжения, а также на насосных станциях оросительных и судоходных каналов. Насосы изготовляют и для перекачивания морской воды, применяя другой материал для основных деталей.

V Насосы выпускаются 14 типоразмеров с подачей 1 -16 мс при напоре 25-100 м и температуре SSC; вакуумметрическая высота всасывания Яв=10-Ah [Ah - кавитационный запас, равный 8-12 м).

Насосы 28В-12 и 32В-12 изготовляются серийно, остальные - по индивидуальным заказам.

§ 26. МНОГОСТУПЕНЧАТЫЕ ЦЕНТРОБЕЖНЫЕ НАСОСЫ

В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтиро-.ванными на одном валу, в одном корпусе. Напор этих насосов равен сумме напоров, создаваемых каждым установленным рабочим колесом.

Многоступенчатые насосы (ГОСТ 10407-70), предназначенные для перекачивания чистой воды с температурой до 60Х, разделяются на нормальные и высокооборотные.

Корпус многоступенчатого секционного насоса (рис. 6.5) состоит из отдельных секций, число которых равно числу ступеней минус один, так как одно колесо, расположено в передней крышке.

Уплотнение между секциями обеспечивается резиновыми прокладками. Секционная конструкция корпуса насоса позволяет увеличивать или уменьшать число секций и тем самым увеличивать или уменьшать напор, не изменяя подачи.


Рис. 5.5. Насос ЦНС180-212

/--ролкковый 11ГОДШИ1ШШК; -г -.вггулка сашшика; 3 - ттру.бка раалр-узки; 4 - диок разгрузки; 5 - кольцо ;раагрузки; 6 - втулка 1раэпруз«и; 7 - задаяя «(рышка с наиорньш .па-прубком; S -корпус направляющего аппарата; 5 - напрааляющлй аппарат; /О - .кольца уплотияющие; - рабочее колесо; /2 - кольцо Ридроу1Плаг,нен;ия; iJ-отяжной болт; /4-передняя кгрьыпка со .всасывающим патрубком

Условное обозначение насоса: буквы - на.именование насоса; первая цифра - номинальная подача насоса, мч; вторая цифра - напор, развиваемый насосом в расчетном режиме.
