При аварийном режиме сточная жидкость поступает в резервуар по переливной трубе. Если произошло засорение внутрнтфубной решетки, то уровень жидкости а смотровом колодце повышается и жидкость поступает снизу у переливной решетки к устью переливной трубы. Крупные отбросы задерживаются на нижней стороне решетки, н при восстановлении нормального режима они под нашором жидкости, на.ходящейся над решеткой, смываются в подающую трубу.

Автоматизированный пуск насосов осуществляется с помощью сильфонного датчика давления или электроконтактного манометра.

Канализационную насосную станцию типа ТашИИЖТ рекомендуется применять в качестве районной канализационной насосной станции небольшой подачи. Работа станции полностью автоматизирована, присутствия обслуживающего персонала не требуется и поэтому станции такого типа можно сооружать подземными.

На рис. 11.20 Ередставлен типовой проект (902-1-10/70) крупной канализационной насосной станции, оборудованной пятью насосами ФВ2700/26,5 (три рабочих и два резервных). Станция предназначена для перекачивания хозяйственно-бытовых и близких к ним по составу производственных сточных вод, имеющих нейтральную или слабощелочную реакцию. Подача насосной станции 100-160 тыс. м/сутки при напоре 19,5-32,7 м. Насосы включаются автоматически при достижении определенного уровня воды в приемном резервуаре.

Насосная станция шахтного типа, круглой формы в плане, с внутренним диаметром железобетонного стакана шахты 24 м; надземная часть прямоугольной формы в плане размером 18X24 м выполняется из сбор-

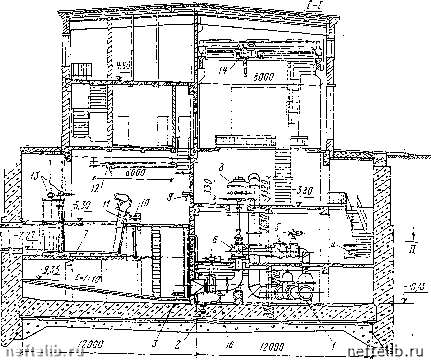

Рис. 11.20. Канализационная насосная станция, оборудованная насосами ФВ2700/26,5

ланйлы, о - эле.чтродвагатель; у-Jcp-онштепн для подввшнвакия талей; /О - тралспортар; решетка: 12-.краа-балкя; /3 - шиберные затворы; 14-мостовой краж; i5 - шмтовой затвор; IS сбросная труба

яых железобетонных панелей или из кирпича. В подземной части станции располагаются приемный резервуар, решетки с механизированными граблями, дробилки, помещение трубопроводов, насосный зал, зал электродвигателей.

Проект канализационной насосной станции может быть использован при глубине заложения лотка подводящего коллектора 4; 5,5 и 7 м.

Полезная приемно-регулирующая вместимость резервуара составляет 450 м, что соответствует 7,5-15-минутной откачке одного насоса. Резервуар разделен стенкой на две части с устройством щитового затвора, который закрывают при ремонте или при очистке резервуара. Дно приемного резервуара имеет уклон 0,1 к входным воронкам. Для промывания резервуара в его перекрытии устроены четыре люка (по два на каждой половине; Z) = 700 мм) и установлены два поливочных крана со шлангами и брандспойтами. Взмучивание осадка производится с помощью выпусков труб.

В трех каналах (1400X2000 мм) приемного резервуара установлены три решетки с механическими граблями (две рабочие и одна резервная) и шиберные затворы. Задержанные отбросы транспортером подаются к дробилкам, установленным на перекрытии резервуара. Раздробленные отбросы разбавляются технической водой и сбрасываются в канал перед

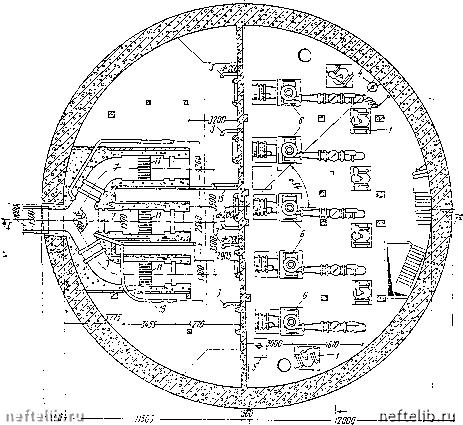

План (Л-З)

9 3aiK. 621

решеткой. Если насосная станция расположена на площадке очистных сооружений, то устанавливают решетки с прозорами 16 мм. Отбросы, задержанные на решетках, падают к дробилкам, а затем пульпу от дробилок направляют в резервуар сырого осадка, откуда насосами перекачивают на метантенки.

В дренажных приямках установлены фекальные вертикальные насосы ФВ1/18 (один рабочий и один резервный). Приямки соединены между собой трубопроводом диаметром 150 мм. Дренажные насосы включаются автоматически в зависимости от уровня воды в приямке. В помещении трубопроводов находятся насосы производственного (технического) водопровода 4К-8 (один рабочий и один резервный).

Вода для хозяйственно-питьевых и производственных нужд подается из городской водопроводной станции по двум вводам диаметром 100 мм. Система хозяйственно-питьевого водопровода обеспечивает подачу воды ко всем санитарным приборам. Система производственного водопровода подает воду для охлаждения масляных ванн электродвигателей, смазкк лигнофолевых вкладышей подшипников насосов Ф2700/26,5, уплотнения и охлаждения сальников, смазки подшипников решеток. Бак разрыва струи установлен в помещении трубопроводов.

Масло в ваннах электродвигателей периодически заменяется. Для улучшения условий эксплуатации предусмотрена система маслопроводов: для подачи чистого масла и слива отработанного масла. Система подачи масла включает баки свежего и отработавшего масла и два насоса БКФ-2.

. Для транспортирования и монтажа оборудования, арматуры и трубопроводов устанавливают подъемно-транспортное оборудование:

а) в зале электродвигателей - мостовой кран грузоподъемностью 5 т;

б) в насосном зале - два монорельса с электроталями типа ТЭ грузоподъемностью 3 т;

в) в помещении решеток - кран-балку подвесную электрическую грузоподъемностью 2 т;

г) для удаления решеток и дробилок из помещения решеток устроен люк с установкой над ним электротали типа ТЭ грузоподъемностью 3 т;

е) над проемами для установки щитовых затворов и магистральных задвижек предусмотрены кронштейны для подвешивания талей.

Для обеспечения требуемых санитарныхусловий устроена приточно-вытяжная вентиляция: для помещения приемного резервуара и решеток- пятикратный обмен воздуха в час; для помещения трубопроводов насосного зала и зала электродвигателей - однократный обмен воздуха в час. В помещении насосной станции должно быть запроектировано отопление в соответствии с местными условиями.

§ 76. СПЕЦИАЛЬНЫЕ типы КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ

Насосные станции для перекачивания атмосферных вод

Атмосферные воды по водосточной сети поступают в водоем, как правило, самотеком. Однако в некоторых случаях приходится прибегать к их перекачке.

При перекачке дождевых вод большое значение имеет правильное определение регулирующей вместимости уравнительных резервуаров или прудов. Сток атмосферных вод регулируется временным сбросом пиковых расходов в резервуары или в пруды-накопители, опорожняемые во время и после прекращения дождя. Регулирующие резервуары (пруды) позволяют уменьшить диаметры напорных труб, подачу насосной станции, а следовательно, и мощность устанавливаемых насосов. Резервуары могут быть закрытыми или открытыми - в виде прудов-накопителей.
