жения насосов) без увеличения размеров сооружения по высоте, значительно уменьшает строительный объем, а следовательно, н стоимость станции.

На рис. 10.35 изображена цир(куляционная насосная станция системы прямоточного водоснабжения мощной ГРЭС, вьвполненной по блочной схеме. Электростанция оборудована турбогенераторами мощностью по 960 МВт, поэтому охлаждающая вода подается осевыми поворотно-лопастными насосами О.П2-185, имеющими большую подачу.

На станции установлено шесть насосов, приводимых во вращение двухскоростными (300 и 250 мин-) асинхронными электродвигателями мощностью 2500/1250 кВт.

Водопроводная камера имеет два яруса окон и помимо сороудержи-вающей решетки оборудована вращающейся сеткой с внешним подводом воды. Сетки промываются с помощью центробежного насоса 4КМ-8. Вода к рабочему колесу насоса подводится изогнутой всасывающей трубой, выполненной в массивном бетонном блоке основания станции.

Перекрытие подземной части здания железобетонное, ребристого типа.

Верхнее строение станции (каркасной конструкции) перекрывает подземную часть по всей ширине, включая водоприемник станции. В наземном помещении помимо электродвигателей основных насосов и приводных механизмов вращающихся сеток расположены электродвигатели артезианских насосов системы технического водоснабжения.

Машинное здание оборудовано мостовым электрическим краном пролетом 25 м и грузоподъемностью 30/5 т. Насосное помещение, кроме того, имеет передвижные электрические тали грузоподъемностью 5 т.

§ 68. ПЕРЕДВИЖНЫЕ НАСОСНЫЕ СТАНЦИИ

Для водоснабжения временных сооружений, хозяйств и строительных площадок широко применяют передвижные насосные установки и станции небольшой подачи. Опыт строительства и эксплуатации систем водоснабжения указывает на явную экономическую целесообразность крупных насосных станций, у которых себестоимость подаваемой воды, как правило, в 2-4 (и более) раза ниже, чем у станций малой подачи. Тем не менее существование небольших насосных установок, и в частности передвижных, является вполне закономерным и оправданным, несмотря на их сравнительно малую экономичность. Следует иметь в ©иду, что серийное изготовление передвижных насосных станций на заводах снижает ик стоимость, позволяет- быстро вводить в действие и сводит до минимума потребность в строительных материалах.

iB связи с особенностя1ми работы передвижных насосных станций, заключающимися в значительном изменении действительных высот всасывания, частых перемещениях, монтажах и демонтажах, для установки на этих станциях наиболее пригодны центробежные насосы. В настоящее время почти все передвижные насосные станции оборудованы одноступенчатыми центробежными насосами консольного типа или двустороннего всасывания.

Существует достаточно много различных типов и конструкций передвижных насосных станций, В зависимости от системы 1привода и способа передвижения различают: сухопутные насосные станции с внешним приводом, сухопутные насосные станции с собственным двигателем и плавучие насосныеСтанции.

Наиболее типичньбми для первой группы являются станции, приводимые в действие трактором через вал отбора мощности или непосредственно от вала двигателя. Насосы монтируют на раме, прикрепляемой сзади или опереди трактора (навесные насосные станции), или

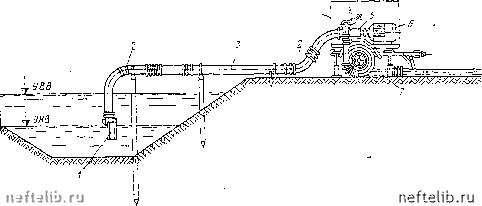

Рис. 10.36. Передвижная электрифицированная насосная станция с насосом 8К-18

7 •-приемный гклалая; г --пйЗкие соеипгнемия; 3-секция всасы;вак>ш,аго трукмгровсда; 4 - задвижка; 5- насос; 6 -1Э1лектродвкга1гель; 7 -секции inainopHoro хрубсигроаода

"на салазках и тележках. Трактор же и передвигает станцию на место ее работы. • ,

Передвижные насосные станции с собственным двигателем выполняют в виде прицепа. В качестве приводных двигателей используют двигатели внутреннего сгорания или электродвигатели. На рис. 10.36 изображена серийно выпускаемая промышленностью" электрифицированная насосная станция со сборно-разборньсми трубопроводами. Станция оборудована насосом - 8К-18. Всасывающий и напорный трубопроводы станции состоят из гибких резиновых шлангов и стандартных металлических труб. Все соединения трубопроводов фланцевые. Насос с задвижкой на напорном патрубке и приводной электродвигатель смонтированы на раме, которая установлена на автоприцепе. Управление агрегатом ручное. Трансформаторная подстанция устанавливается на самостоятельном шасси.

Плавучие насосные станции относятся к наиболее мощным передвижным станциям. Все оборудование плавучих насосных станций

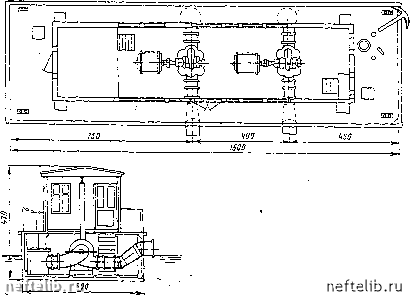

Рис. 10.37. Плавучая электрисЬнцирозаиная насосная станция

размещается:на понтоне - металлическом или железобетонном. Для привода насосав используют двигатели внутреннего сгорания или электродвигатели.

На рис. 10.37 изображена плавучая электрифицированная насосная станция, оборудованная двумя центробежными насосами 12НДс. Агрегаты расположены в трюме железобетонного понтона сборной конструкции.

Вода забирается насосами через днище понтона с помощью приемных коробок, выполненных по типу кингстонов. На корме понтонов над перекрытой частью трюма расположено электротехническое оборудование станции. Никаких жилищно-бытовых помещений на понтоне не предусмотрено.

ГЛАВА И

КАНАЛИЗАЦИОННЫЕ НАСОСНЫЕ СТАНЦИИ

§ 69. НАЗНАЧЕНИЕ КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ; ИХ ОСНОВНЫЕ ЭЛЕМЕНТЫ

Канализационные насосные станции сооружают в тех случаях, когда рельеф местности не позволяет отводить бытовые и производственные сточные воды, атмосферные воды и осадки (ил) самотеком к месту очистки.

Сравнение различных вариантов ~~ строительств а канализационной сети показывает, что наибольшую глубину заложения самотечных коллекторов при производстве работ открытым способом рекомендуется принимать: в скадьных грунтах до 4-5 м, в мокрых плывунных грунтах до 5-6 м, в сухих нескальных грунтах до 7-8 м. Если глубина заложения подводящего коллектора превышает рекомендуемые величины заглубления, то, при соответствующем технико-экономическом обосновании необходимо предусматривать устройство канализационной насосной станции.

В городах, расположенных по берегам рек и защищенных от паводковых вод защитными да.мбами, приходится сооружать насосные станции перекачки атмосферных.вод, так как дамбы во время паводка препятствуют сбросу в водоем дождевых вод самотекам с обвалованной территории.

. Место расположения и число насосных станций в общей схеме канализационной сети выбирают с учетом планировочных, санитарных, гидрологических и топографических условий местности на основании технико-экономичеокого сравнения всех вариантов.

По гидрологическим условиям место расположения насосной стан-, ции должно быть наиболее благоприятным для производства строительных работ (плотные грунты, низкий уровень грунтовых вод и т. д.). Однако практически вьгаолнить это требование трудно.

Наиболее целесообразно канализационные насосные станции размещать на свободных территориях вблизи промышленных предприятий (исключая пищевые), складских помещений или на зеленых массивах. На застроенной территории города станции следует располагать в глубине Квартала и устраивать аварийные выпуски в ливневую сеть.

По санИтарньЕм условиям насооные станции располагают в отдельных зданиях на расстоянии не менее 20-30 м от жилых и общественных зданий. При отсутствии свободной территории это расстояние может быть уменьшено по согласованию с органами Государственного санитарного надзора. По периметру территории насосных станций необходимо устраивать защитную зеленую зону шириной не менее 10 м.

Насосные станции перекачки атмосферных вод желательно распо-
