Для точной работы водомера необходимо, чтобы он был установлен на прямолинейном участке трубопровода длиной не менее 6-8 диаметров трубы до водомера и 3-5 диаметров после водомера. Водомеры со струевыпрямителями можно устанавливать в непосредственной близости от фасонных частей.

Серийно выпускаемый скоростной турбинный водомер типа ВВ (рис. 8.17) состоит из цилиндрического чугунного корпуса, вертушки с винтовыми крыльями из пластмассы, вращающейся на горизонтальной оси, передачи и счетного механизма из латуни. Поток воды поступает на вертушку одной струей; счетный механизм изолирован от жидкости герметической перегородкой.

Водомеры типа ВВ изготовляются пяти различных модификаций с диаметром условного прохода су = 50...200 мм и характерным расходом 70-1700 мз/ч.

Измерение расхода жидкости методом переменного перепада давления требует установки в трубопроводе сужающего устройства (диафрагмы, сопла Вентури). Увеличение скорости течения в этом устройстве обеспечивает перепад давления, величина которого является мерой скорости и, следовательно, мерой расхода.

Сужающие устройства можно устанавливать в горизонтальных, наклонных и вертикальных трубопроводах, при этом протекающая вода должна полностью заполнять сечение трубопровода и сужающего устройства.

Методика расчета сужающих устройств приводится в «Правилах по применению и поверке расходомеров с нормальными диафрагмами, соплами и трубами Вентурн» (М., Машгиз, 1955). Соблюдение правил обязательно для всех организаций, проектирующих, изготовляющих, эксплуатирующих и поверяющих расходомеры.

Потери напора в сужающих устройствах можно ориентировочно определить по формулам:

для диафрагм

/ d \2

dyj у

Рис. 8.17. Скоростные турбинные водомеры типа ВВ

а-обитай вид; б - aonojTHieHHe для марок ВВ-50 н ВВ-80 за1вода «Водо.приборз> и все.х машфи.ка-ций завода «Ленводоприбор»; а - исполиение для марок ВВ-100, ВВ-150 и ВВ-200 завода «Водопри-бор»; / - корпус; 2 - аефтушка; 3- передача; 4 - счетный механизм

Рис. 8.18. Диафрагмы нормальные, смонтированные в трубопроводах

а - камерные: /-диафрагма; 2 - прокладка; 3 - камера <+»; 4 - камера <->; б - дисковые

ДЛЯ сопла

для сопла Вентури

1 - 1,4

\dy / J

где h - перепад напора в сужающем устройстве, соответствующий расчетному расходу, м; d - диаметр сужения; dy - внутренний диаметр труболровода.

Установка сужающих устройств непосредственно у фасонных частей и запорной арматуры не допускается, так как последние приводят к перераспределению скоростей по сечению потока и, следовательно, к изменению коэффициента расхода и снижению точности определения расхода воды.

Необходимые наименьщиё длины прямых участков трубопроводов перед сужающими устройствами зависят от вида местных сопротивлений и от отнощения d/dy . Длина прямого участка трубопровода за сужающим устройством во всех случаях не должна быть менее Ыу, Точность измерения расхода воды сужающими устройствами около ± (1,5...2) %•

Отечественной промышленностью серийно выпускается большое число расходомерных сужающих устройств различных типов.

Диафрагмы нормальные (рис. 8.18) получили большое распространение в водопроводно-канализационных сооружениях благодаря простоте конструкции и удобству монтажа. По-э способу отбора давления диафрагмы разделяются на камерные типа ДКН и дисковые типа ДДН. Отбор давления для измерения перепада у камерных диафрагм производится через кольцевые камеры, а у дисковых - через отверстия во фланцах. Недостатком диафрагм являются значительные потери напора при больших расходах жидкости.

Сопла нормальные (рис. 8.19) применяют в Рис. 8.19. Сопла нормальные

трубопроводах диаметром свыше 50 мм. Точность измерения расхода соплами больше точности измерения расхода диафрагмами, а потери напора меньше, однако они трудны в изготовлении. . •

Сопло Вентури (рис. 8. 20) используют для измерения расхода жидкости в трубопроводах с внутренним диаметром не более 1400 мм. Они имеют большие размеры и трудны в изготовлении. Их широко применяют на водопроводных станциях с большими расходами воды ввиду наименьших потерь напора по сравнению с прочими сужаюшими устройствами.

Достоинствами расходомеров с сужающими устройствами по сравнению с турбинными скоростными водомерами являются:

отсутствие движущихся частей, что дает возможность применять их для измерения расхода сильно загрязненных жидкостей;

большая пропускная способность;

надежность работы;

возможность регистрации мгновенных расходов. •

К приборам, предназначенным для контроля давлений, относятся: манометры-для .измерения положительного избыточного давления, вакуумметры - для измерения отрицательного избыточного давления (разрежения) и мановакуумметры - для измерения как положительного избыточного давления, так и разрежения.

Манометры, вакуумметры и мановакуумметры с трубчатой пружиной наиболее распространены в сооружениях водопроводно-канализационных насосных станций. Их действие .основано на использовании деформаций упругой трубчатой пружины под действием" измеряемого давления. Серийно выпускаемые манометры и мановакуумметры имеют очень широкий диапазон измерения давления.

Класс точности, под которым подразумевается процент погрешности прибора от верхнего предела показаний, серийно выпускаемых мано-

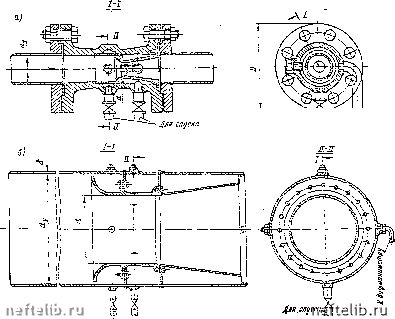

РйС. 8.20. Сопла Веятури для установки в трубопроводах в - диаметром до 500 мм; б - диаме-цром свыше 500 мм
