лагать у водоемов, которые можно иопользовать как регулирующие емкости,

В зоне затопления паводковыми водами насосные станции необходимо располагать так, чтобы отметка порога входа была не менее чем на 0,5 м выше расчетного максимального горизонта паводковых вод,

Выбор места расположения канализационной наеосной станции должен быть -согласован с местными органами Советов депутатов трудящихся, органами Государственного санитарного надзора и бассейновой инспекцией Министерства водного хозяйства РСФСР.

При определении числа насосных станций следует ломнить о том, что многократная перекачка сточных вод крайне нежелательна, так как капитальные затраты на устройство насосной станции и эксплуатационные расходы по иерекачке сточных вод очень велики.

Насосные станции рекомендуется располагать так, чтобы они размещались на пересечении минимум двух встречных самотечных коллекторов одинакового заложения. Этот прием значительно удешевляет стоимость Строительства как коллекторов, так и насосных станций, но несколько увеличивает длину напорного трубопровода.

Место расположения насосной станции, перекачивающей сточные воды на очистные сооружения, выбирают на основании сравнения различных вариантов. При расположении насосной станции на очистных сооружениях отпадает необходимость в строительстве отдельных вопомогательно-производственных помещений. Станцию можно использовать и для перекачки уплотненного активного ила, .дренажных вод иловых площадок, осадка из первичных отстойников. Приемный резервуар можно использовать для опорожнения отстойников. Во многих случаях отпадает необходимость в строительстве служебных и некоторых бытовых помещений. Одн-ако в этом случае увеличивается длина и заглубление главного коллектора и главной канализационной насосной станции. При расположении насосной станции у канализуемого объекта строительная стоимость напорных водоводов увеличивается, возрастает расход электроэнергии и, следовательно, возрастают эксплуатационные расходы, но отпадает необходимость в строительстве дорогостоящего самотечного коллектора.

§ 70. КЛАССИФИКАЦИЯ КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ. СХЕМЫ УСТРОЙСТВА

По роду перекачиваемой жидкости канализационные насосные станции делятся на четыре группы:

1) для перекачивания бытовых сточных вод;

2) для перекачивания промышленных сточных вод;

3) для перекачивания атмосферных вод;

4) для перекачивания осадков.

Насосные станции первой группы находятся на канализационной сети. В зависимости от места расположения в общей схеме канализации города и вьБполНяемых функций сооружают станции:

а) местные, перекачивающие сточные воды от отдельных объектов -канализования;

б) районные, перекачивающие сточные воды от отдельных районов канализуемой территории из нижележащих коллекторов в вышележащие;

в) главные, перекачивающие сточную жидкость, отводимую со всей канализуемой территории на очистные сооружения.

К устройству насосных станций второй группы предъявляется целый ряд специфических требований в зависимости от рода перекачиваемой сточной жидкости. Например, агрессивность сточной жидкости по от-

ношению к бетону, чугуну, стали требует защиты резервуаров от разрушения, применения специальных насосов и устройств для периодической промывки установок чистой водой.

Станции третьей труппы сооружают на сети ливневой канализации в тех случаях, когда нельзя отвести атмосферные воды самотеком к месту сброса.

Насосные станции четвертой группы находятся в составе сооружений очистки сточной жидкости и обработки осадка. Такие станции служат для перекачивания Осадка из первичных отстойников в метантенки, сброженного осадка из метантенков на сооружения по обработке осадка, уплотненного активного ила в метантенки, активного ила из вторичных отстойников в регенератор активного ила или в аэротенки, песка из песколовок..Кроме того, их сооружают для повышения напора в осадкопроводах большой протяженности (транзитные насосные станции) .

Наличие перечисленных насосных станций не обязательно во всех технологических схемах очистки сточных вод. Их устройство зависит от рельефа площадки и пропускной способности станций очистки сточных • вод.

На станциях очистки сточных вод небольшой пропускной способности (до 30 000 мсутки) насосные станции размещают в камерах управления первичных отстойников (для перекачки сброженного осадка).

Насосные агрегаты для перекачивания активного и избыточного активного ила, как правило, устанавливают в одном машинном зале и объединяют с воздуходувной станцией. Только на очень крупных очистных станциях насосные станции для перекачивания активного ила сооружают отдельно.

Если взаимное расположение отдельных сооружений станции очистки . сточных вод и рельеф местности благоприятствуют объединению насосных агрегатов различного назначения, то в одном машинном зале могут быть установлены насосы для перекачивания сырого осадка, сброженного осадка, уплотненного и активного ила. В каждом случае объединение насосных агрегатов в одном здании решается на основании технико-экономического расчета рассматриваемых вариантов.

Рассмотренные виды насосных станций классифицируют следующим образом:

по расположению приемного резервуара и помещения решеток относительно машинного зала - станции с раздельным расположением резервуара (рис. \ \Л,а) и совмещенные (рис. 11Л,б,в);

по расположению насосных агрегатов относительно поверхности земли- станции незаглубленные (до 4 м), полузаглубленные (до 7 м) и шахтного типа (свыше 8 м) (рис. 11.1,г);-

в соответствии с формой здания в плане - станции круглой и прямоугольной формы;

в зависимости от типа установленных насосных агрегатов - станции с горизонтальными, вертикальными или осевыми насосами;

по системе управления агрегатами - станции с ручным управлением, полуавтоматизированные, автоматизированные с местным диспетчерским пунктом и автоматизированные с телеуправлением (управление насосными агрегатами осуществляется с помощью средств телемеханики).

Канализационные насосные станции, как правило, сооружают в самых низких точках территории канализуемого объекта, вблизи водоемов, иногда на заболоченной пойме реки, т. е. на участках, для которых характерно высокое стояние грунтовых вод, наличие плывунов и слабых грунтов. В этих условиях целесообразно строить станции опускным способом; наиболее удобная форма здания - железобетонный стакан. Для станций шахтного типа даже при благоприятных гидрогеологиче-

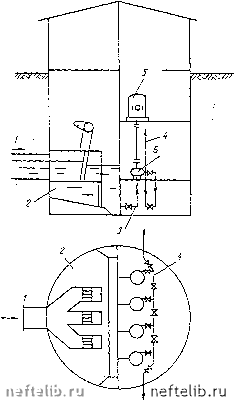

Рис 11.1. Схемы канализационных насосных станций

а - 1Раздельная; б - совмещешая; в-совмещеягная скальных пруитал; г - яхаигшал; / - подводящий коллектор; 2 - прие.мяый резеровуар; 3 - всасмвающие трубы; 4 - напорные трубы; 5 - электродвигатель; S - насос
