Для обеспечения бесперебойной подачи воды помимо установки резервных агрегатов зачастую оказывается необходимым дублирование водозаборных сооружений и водоводов насосных станций, а также устройство переключающих коллекторов, усложняющих коммуникации станции и, следовательно, удорожающих ее строительство и эксплуатацию.

В заключение следует отметить, что выбор типа и конструкции здания водопроводной насосной станции и решение схемы ее коммуникаций должны производиться с учетом необходимости обеспечения: наиболее эффективной работы энергетического оборудования; надежности и удобства эксплуатации; наименьших потерь напора; надежного действия противофильтрационных устройств, гидроизоляции, дренажей и т.д.; возможно коротких сроков строительства.

При составлении проектов насосных станций необходимо стремиться к .максимальному использованию имеющихся типовых решений как всей станции в целом, так и отдельных ее узлов и сооружений.

5 58. ВСАСЫВАЮЩИЕ ТРУБОПРОВОДЫ

Всасывающие трубопроводы, предназначенные для надежного, бесперебойного, с наименьшими потерями энергии подвода воды к насосам, являются одним из наиб-олее ответственных элементов насосной станции.

Основным требованием, предъявляемым к всасывающим трубопроводам центробежных насосов с точки зрения обеспечения ими надежного и бесперебойного подвода воды, является их воздухонепроницаемость, так как, по данным многочисленных опытов и наблюдений, попадание воздуха в межлопастные каналы рабочего колеса насоса весьма отрицательно сказывается на его характеристиках. Даженебольшое (до 1% в 1 м воды) наличие нерастворенного воздуха может уменьшить подачу насоса на 5-10%, а при увеличении содержания воздуха до 10-15% насос теряет всасывающую способность и происходит срыв его работы.

В связи с этим все стыки деталей трубопроводов выполняют герметичными. Наиболее предпочтительныхми являются • сварные соединения. В случае применения болтовых соединений ко все.м фланцам всасывающего трубопровода должен быть обеспечен доступ, с тем чтобы можно было контролировать их состояние и систематически подтягивать болты.

Во избежание попадания воздуха во всасывающий трубопровод через свободную поверхность воды в водоприемном сооружении входное отверстие трубопровода заг-тубляют на 0,5-1,5 м ниже самого низкого уровня. Если нельзя обеспечить необходимое заглубление, следует установить на концах всасывающих труб экраны, предотвращающие образование воронок вокруг труб и, следовательно, попадание з них воздуха.

Для предотвращения образования во всасыва:-ощем трубопроводе воздушных мешков трубопровод прокладывают с подъемом в сторону насоса (уклон не менее 0,005), чтобы воздух, выделившийся из воды в зонах с пониженным давлением, мог свободно двигаться вместе с водой к насосу. По этой же причине при переходе с одного диаметра на другой на горизонтальных участках трубопровода применяют только «косые» переходы с горизонтальной верхней образующей. На рис. 10.1 показаны примеры неправильного и правильного расположения всасывающего трубопровода и присоединения его к насосу.

Потери энергии во всасывающем трубопроводе не только приводят к необходимости уветичения на.-ора [формула (2.6)] и мощности [формула (2.10)] насоса, но и вызывают уменьшение давления на входе в насос [формула (2.64)], способствуя тем сахмым возникновению и развитию кавитации.

Для уменьшения потерь энергии всасывающй:> трубопровод должен быть возможно меньшей длины и иметь минимальнее число фасонных частей (колен, отводов, тройников и др.).

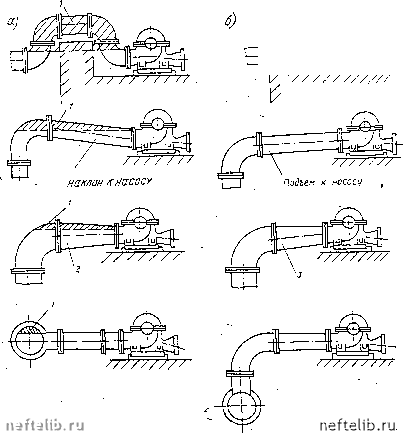

Рис. 10.1. Нешрашллшое (а) и иравильное (б) .р.асяоложеняе всасывающих труб / - воздушный мешок; 2 - прямой переход; 3 - косой переход

UHBnuif

. •о о

о - 9.

Рис. 10.2. Расположение всасывающей трубы в ириемяой камере

Диаметры всасывающих труб, фасонных частей и арматуры определяют расчетом. Для предварительного выбора можно руководствоваться значениями допустимых скоростей, м/с:

при диаметре всасывающих труб до 260 мм........0,7-I

> > > > 300--800 >........1-1,5

> * > > свыше 800 мм.......1,5-2

о о о о о

Возиотно

Прпйильмо

Рис. юл. Напрашялшое (а] в правильное {б) расположение всасывающих труб в гари емкой «амере

План

Ряс. 10.4. Схема поахводящих н всасьгваюших трубояраводов насосной сганиин I подг ема тразяельного типа

1-оголовок; :7самотечная жжлжш\ 3 - вододри«мннк; - асасываютяе трубопроводы; I - ста* чяя; 5 - камера пеилючеаяя
