ет максимальную конструктивную простоту осевого насоса по сравнению с другими типами лопастных насосов и обеспечивает минимальные габариты насосной установки при больших подачах.

Корпус насоса состоит из диффузора и отвода. Отвод у насосов основного исполнения направлен под углом 60°, а у малогабаритных насосов - под углом 90°. На корпусе отвода устанавливают опору верхнего подшипника и торцовое уплотнение вала. Вал полый, внутри его проходит шток, связывающий привод механизма разворота лопастей с самиам механизмом. Опоры вала (нижний и верхний направляющие подшипники с лигнофолевыми • или резиновыми вкладышами) смазываются водой,-подаваемой насосом. Если содержание взвешенных частиц в перекаливаемой жидкости более 50 мг/л, то подшипники изолируют от жидкости манжетами, и вода для смазки подводится по трубам от специального источника. Расход воды дл5смазки составляет 0,5- 2 л/с, напор должен -быть выше напора, развиваемого насосом, на 7 м.

Осевая сила и вес вращающегося ротора воспринимаются пятой электродвигателя.

- На рис. 5.10 приведена универсальная рабочая характеристика осевого насоса,

имеющего колесо с регулируемым углом установки лопастей. Рекомен- дуемое поле работы насоса ограничено толстой линией. Для того чтобы рабочая точка не попала в область неустойчивой работы осевого.насоса, на характеристике показана линия 1 допустимого статического напора (при заполненном напорном трубопроводе во время пуска насоса). •Углом ф = 0° обозначают расчетное положение лопастей. Положительные значения ф соответствуют увеличенным углам установки лопастей, а отрицательные - уменьшенным.

Форма рабочего колеса осевого насоса в общем ряду лопастных колес является предельной (пз=600...1800). Поэтому колеса работают с отрицательной высотой всасывания, т. е. для обеспечения поступления жидкости в рабочее колесо давление на всасывании должно быть

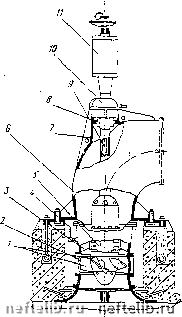

Рис. 6.9. Осевой «асос типа ОП

/ - лопасти рабочего ноолеса; 2 - каимвра; 3-лю(па<гга .выправляющего апларата; 4 - подвод воды для смазки; 5, 10 - нижняя и верхняя опоры вала; 5-диффузор; 7-опора аер.шего шодшипнииса; 8 - уплотнение вала; 9 - шгг.ок; J.1 - привод иеханизма разворота лопастей

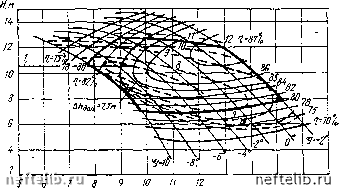

Рис. 5.10. Характеристика насоса ОП2-185

больше атмосферного. Для этого ось колеса насоса устанавливают ниже расчетного уровня воды в источнике на величину требуемого подпора. В настоящее время разработаны самовсасывающие насосы. К особенностям характеристик осевых насосов относят:

1) крутое падение кривой Q-Н и наличие на ней перегиба; максимальный напор, соответствующий подаче Q = 0, примерно в 1,5-2 раза превышает напор при максимальном КПД;

2) уменьшение потребляемой мощности с увеличением подачи; в отличие от центробежных насосов потребляемая мощностьпри Q = 0достигает максимального значения (примерно в 1,5-2 раза больше мощ-

НОСТИ при Рмакс);

3) небольшая область рабочей части характеристики насоса. Исходя из указанных свойств характеристики, пуск осевого насоса

производят при открытой задвижке, так как в этом случае он потребляет наименьшую мощность. Подачу осевого насоса регулируют измене-нием частоты вращения (многоскоростные двигатели, гидромуфты, индукционные муфты) или применением рабочих колес с поворотными лопастями. Воду к рабочему колесу подводят по плавно изогнутой трубе или камерным способом. Применение малогабаритных насосов с камерным подводом снижает КПД на 2-3%.

Насосостроительные заводы Советского Союза изготовляют насосы типов О и ОП с подачей 0,63-46 м/с при напоре 2,5-2,8 м и КПД 77- 87%.

1 Осевые насосы предназначены для перекачивания пресной воды с температурой не более 35°С и содержанием взвешенных частиц не более 1000 мг/л (из них абразивных частиц допускается не более 2%). По особому заказу могут быть изготовлены насосы в морском исполнении.

Осевые насосы широко применяются в качестве циркуляционных на тепловых электростанциях, в шлюзовых установках, в ирригационных системах, на станциях I подъема городских и промышленных систем водоснабжения, на канализационных насосных станциях.

§ 29. ФЕКАЛЬНЫЕ НАСОСЫ

Фекальные насосы предназначены для перекачивания сточных вод городской и производственной канализаций и других загрязненных нейтральных жидкостей с рН=б...8, плотностью ,1050 кг/м, температурой до 100°С и содержанием абразивных частиц по объему не более 1%.

Характер перекачиваемой жидкости, которая содержит большое количество загрязнений, предъявляет к конструкции фекальных насосов особые требования. Основными из них являются: незасоряемость~насо-са загрязнениями, содержащимися в жидкости, и обеспечение быстрого и сравнительно легкого устранения засорений при попадании их в насос.

По ГОСТ 11379-73 фекальные насосы должны выпускаться четырех видов: горизонтальные (ФГ; рис. 5.11), вертикальные (ФВ рис. 5.12), одноступенчатые и двухступенчатые. Цифры, входящие в условное обозначение насоса, обозначают: в числителе - подача, м/ч; в знаменателе- напор, м. Для двухступенчатых насосов к обозначению добавляется цифра 2. Например, фекальный горизонтальный двухступенчатый насос с подачей 540 мч и напором 95 м обозначается: ФГ 540/95-2 (ГОСТ 11379-73).

Корпус насоса имеет спиральный отвод упрощенной формы без выступающих частей. Проточные каналы насоса выполняют более широкими по сравнению с каналами насосов, перекачивающих чистые жидкости. Обтекаемые поверхности рабочего колеса (передний и задний диски) устанавливают заподлицо с поверхностью спирального канала.

Рабочее колесо одностороннего входа закрытого типа имеет от двух до пяти лопаток обтекаемой формы. Благодаря уширению колеса и малому числу лопаток образуются межлопастные каналы значительных

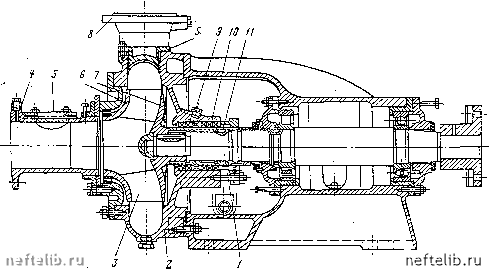

Рис. 5.11. Насос типа ФГ

/-вал; 2-аррпуч:; 3-рабочее колесо; 4-вхсщнюй TiaopiydaK; 5 -ревизии; 6, 7-переданй и задний диски; S-выходной яаггрубок; 5 -подвод ЧИстой 1Воды; liO - сальниковое уплюгаанне; И - вггулйа

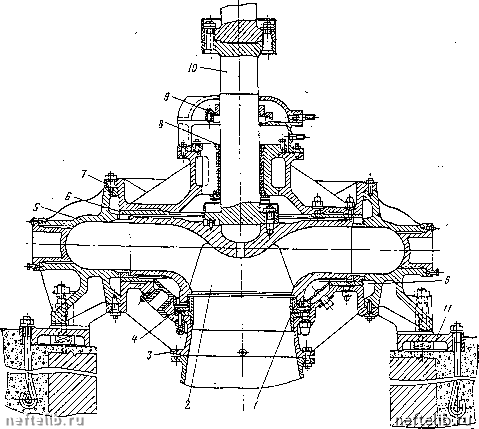

Рис. 5.12. Насос типа ФВ

/ - защт1т»ое кольцо; 2-рабочее колесо; 3-нижняя ирышка корпуса; 4 - регулируемое уплотняющее ксшьцо; 5-корпус; 6 - защитные диски; 7-верхняя (крышка корпуса; 8 - поддаипяшк скольжения; 9 - торцовое уплотнение 1вала; /О -вал; - фундаментная плита
