ских условиях такая форма здания станции оказывается наиболее выгодной и по конструктивным соображениям. В настоящее время для всех станций подачей до 50-160 тыс. м/сутки принимают круглую форму здания в плане (диаметр шахты может достигать 15-25 м). Опыт строительства канализационных насосных станций в Ленинграде показывает, что станции большой подачи (0,5--1,5 млн. м/сутки) шахтного типа при неблагоприятных гидрогеологических условиях также экономически целесообразно строить опускным способом. Строительство подобных станций прямоугольной формы в открытом котловане требует устройства весьма сложного и дорогостоящего крепления его стен, что чрезвычайно стесняет производство работ, и ведет к увеличению сроков строительства. . , .

Преимущества опускного способа строительства насосных станций еще больше возросли в связи с освоением устройства тиксотропной рубашки, состоящей из глинистого раствора, нагнетаемого в пространство между грунтом и стенкой опускного колодца. Применение тиксотропной рубашки позволяет уменьшить толщину монолитных или сборных стен опускного колодца.

Незаглубленные здания насосных станций сооружают обычно прямоугольной формы, позволяющей более удобно расположить насосные агрегаты и способствующей лучшей компоновке производственно-вспомо- • гательных и бытовых помещений. Кроме того, прямоугольная форма здания позволяет использовать при строительстве станции типовые строительные детали. Поэтому даже для станций, имеющих подземную часть круглой формы, наземную часть, как правило, выполняют прямоугольной. а

Раздельная схема насосной станции наиболее благоприятна в санитарном отношении, так как приемный резервуар и помещение решеток полностью изолированы от машинного зала и производственно-вспомогательных помещений, где постоянно находится обслуживающий персонал. К недостаткам этой схемы следует отнести увеличение эксплуатационных расходов и строительной стоимости, большую длину всасываю- • щих труб и, следовательно, усложнение эксплуатации. Поэтому такая схема применяется сравнительно . редко.

На автоматизированных насосных станциях рекомендуется устанавливать насосы под самозаливом, так как это-значительно упропдает схему автоматизации управления насосными агрегатами.

Схему насосной станции, приведенную на рис. 11.1,6, рекомендуется применять при строительстве на скальных грунтах. Для уменьшения заглубления резервуара решетки располагают в отдельном помещении. Приемный резервуар выполняют в виде канала для размещения всасывающих труб. В слабых грунтах эту схему применять нельзя, так как расположение плит пола машинного зала на нарушенном грунте может привести к неравномерной осадке, появлению трещин и нарушению гидроизоляции.

На рис. 11.1 рассмотрены наиболее распространенные схемы компоновки насосных станций. Применяются и другие схемы: например, для крупных шахтных станций можно применить схему с расположением машинного зала в середине приемного резервуара (рис. 11.2). Установка насосных агрегатов по концентрической кривой позволяет увеличить число насосов при том же диаметре шахты насосной станции.

Особенностью схемы насосных станций для перекачивания осадков н илов является отсутствие помещения решеток (так как они не нужны при перекачивании осадков), производственных и бытовых помещений (за исключением санузла), которые объединяются в общий комплекс для всей очистной станции. Поскольку помещения решеток отсутствуют, приемные резервуары строят закрытого подземного типа отдельно стоя-

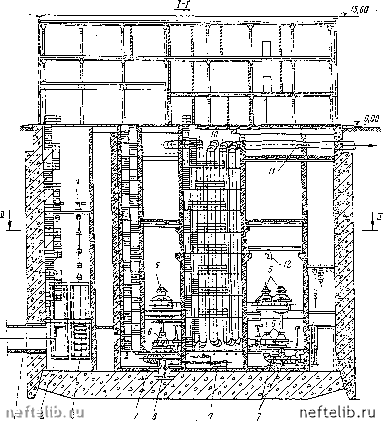

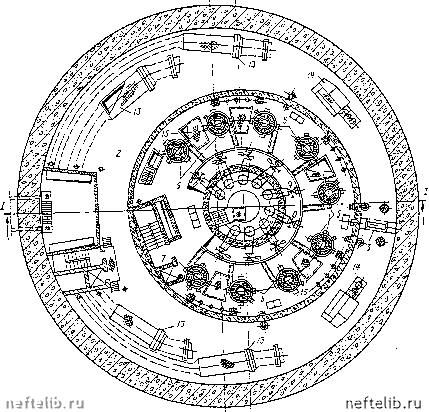

Рис. 11.2. Шахтная канализационная насосная станция

/-.подводящий коллектор; 2 - тириемдый ipeaeipiayaip; 3-шибер; 4-электропривод шибера; 5 - 9 - ашарийный таасос; 10-наиор-ные трубопроводы; - .расхойомер Вятур»; 72-кольцевой мосгго

щими (рис. 11-.3,а) или совмещенными (рис. 11.3,6). На всех станциях по перекачиванию осадка насосы следует устанавливать под самозаливом. Кроме того, необходимо предусмотреть подачу чистой воды (очищенной сточной) для периодической промывки резервуара, насосной установки и трубопроводов.

На насосных станциях для перекачивания активного ила рекомендуется устанавливать осевые насосы (рис. 11.3,б), так как высота подъема ила обычно небольшая (6-8 м), а количество его достигает 50% объема сточной жидкости. Кроме того, габариты осевых насосных агрегатов меньше центробежных, что позволяет уменьшить площадь станции. Ввиду того что осевые насосы работают с подпором,-станции следует заглублять.

- Транзитные насосные станции аналогичны насосным станциям для перекачивания осадков. Если по условиям транспортирования осадка не требуется устройства резервуара для опорожнения трубопровода, то схема станции упрощается - станция имеет лишь одно помещение машинного зала.

При проектировании и строительстве насосных станций следует обращать особое внимание на гидроизоляцию подземной части, которая должна быть водонепроницаемой. Гидроизоляцию выполняют в соответствии со специальными указаниями по проектированию и устройству гидроизоляции подземных частей промышленных и гражданских зданий и сооружений. Стены зданий должны быть покрыты гидроизоляцией не

элекщротвигагтвль накюса; i5 - верпакальный яаюос; 7 - всасыванэтцие трубы; вой 1<р.ан; 13 -решетки; -дробиики; Л5 -монгт.ажные лкжн

S-.дренажный насос;

i-i-

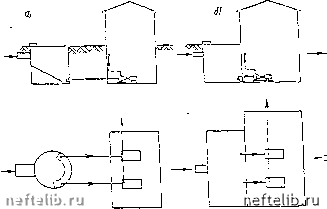

Рис. 11.3. Схемы насосных станций для перекачивания осадков и илов
