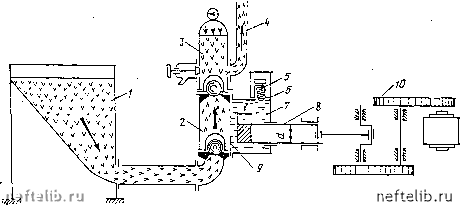

Рис. 6.4. Растворо-насос типа С

/ - теитаггель; 2 - тслатаяная «ороб-ка; 3 - возаупиный итолпак; 4 - растварсшровод; 5 - гградозора/яя-тальный .клапан; 5 - заливочное устройство; 7 --цшшиадр; S - .пл(ун1жар; 9-резшювая диафрагма; 10 - maTyHiHO-KipHBOuranHbift механизм

при одновременном герметичном их замыкании за счет упругих самоуплотняющихся перегородок. Растворонасос отличается от обычных насосов приемной камерой, конструкция которой обеспечивает эффективность работы растворонасоса при перемещении высоковязкой жидкости, содержащей твердые частицы и абразив. Подача насоса 1 м/ч, частота колебаний шайбы 116,5 мин-

-§ 38. БЕТОНОНАСОСЫ

Бетононасосы применяют при производстве больших объемов бетонных работ. Существующие конструкции бетононасосов позволяют подавать по трубам бетонную массу с крупными включениями к местам укладки, находящимся на значительных .по высоте отметках и дальних .расстояниях от места приготовления бетона.

Бетононасосы состоят из рабочего цилиндра, поршня (плунжера), приемного бункера с перепускным краном-клапаном и напорного клапана.

.В некоторых конструкциях бетононасосов, так же как и в конструкциях растворонасосов (см. §37), смесь черезклапанную коробку поступает в трубопровод. В других бетононасосах клапанная коробка отсутствует. Опыт эксплуатации бетононасосов показывает,что при отделении работающего поршня от бетонной массы увеличивается срок эксплуатации насоса.

§ 39. ВИНТОВЫЕ ПНЕВМАТИЧЕСКИЕ НАСОСЫ ДЛЯ ЦЕМЕНТА

Насосостроительная промышленность в соответствии с ГОСТ 12018- -66 выпускает винтовые пневматические насосы с подачей 20-200 т/ч при рабочем давлении в смесительной камере не более 0,2-0,3 МПа; дальность-подачи (приведенная) от 200 до 400 м. Винтовой пневматический насос работает по принципу питателя, в котором в смесительную камеру подается цемент и сжатый воздух для транспортирования цемента.

Рабочим органом насоса является винтовой шнек, расположенный в броневой гильзе. При эксплуатации насоса необходимо наблюдать за зазором между поверхностью броневой гильзы и шнеком. Зазор для насосов с внутренним диаметром броневой гильзы до 200 мм не должен превышать 2,5% этого диаметра, а для остальных насосов - 5 мм. Шнек

и броневую гильзу изготовляют из высокопрочной стали, обеспечивающей рабочий ресурс насоса от 500 до 1200 ч.

В соответствии с требованиями санитарных норм смесительная камера должна быть герметичной. На заводе-изготовителе камеры подвергают гидравлическому испытанию под давлением 0,6 МПа.

Перепад давления на элементах, подводящих сжатый воздух (микропористая перегородка, сопло и др.), не должен превышать 0,05 МПа при максимальном расходе сжатого воздуха.

Винтовые пневматические насосы для цемента изготовляют семи типоразмеров. В условное обозначение насоса входят его тип, подача и дальность транспортирования. Например, насос НПВ63-4 - насос пневматический винтовой подачей 63 т/ч и дальностью транспортирования 400 м. Подача насосов указывается для цемента плотностью 1,2- 1,3 т/м; насосы всех типоразмеров должны обеспечивать подачу цемента на высоту до 30 м.

Раздел второй НАСОСНЫЕ СТАНЦИИ

ГЛАВА 7

ТИПЫ НАСОСНЫХ СТАНЦИЙ СИСТЕМ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ

§ 40. НАЗНАЧЕНИЕ НАСОСНЫХ СТАНЦИЙ. ОСНОВНЫЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ИХ СООРУЖЕНИЯМ И ОБОРУДОВАНИЮ

Насосные станции систем водоснабжения и канализации представляют собой сложный комплекс сооружений и оборудования, обеспечивающий водоподачу или водортведение в соответствии с нуждами потребителя. Состав сооружений, их конструктивные особенности, тип и число основного и вспомогательного оборудования определяются исходя из принципов комплексного использования водных ресурсов"" и охраны природы с учетом назначения насосной станции и предъявляемых к ней технологических требований.

По своему назначению и расположению в общей схеме водоснабжения насосные станции подразделяются на. станции I подъема, П подъема, повысительные и циркуляционные.

Насосные станции I подъема забирают воду из источника водоснабжения и подают ее на очистные сооружения или, если не требуется очистки воды, непосредственно в резервуары, распределительную сеть, водонапорную башню либо другие сооружения в зависимости от принятой схемы водоснабжения. На,, промышленных предприятиях с процессами, предъявляющими различные требования к качеству воды, на одной и той же насосной станции могут быть установлены насосы, подающие воду как на очистные сооружения, так и непосредственно на предприятия без очистки.

Насосные станции II подъема .служат для подачи очищенной воды потребителям, обычно из резервуаров чистой воды.

В некоторых случаях насосы I и II подъема могут быть размещены на одной станции, что позволяет уменьшить расходы на строительство и эксплуатацию. Однако такое решение не всегда возможно и зависит от вида водоисточника, наличия и типа очистных сооружений, от рельефа местности и т. п.

Повысительные насосные станции (станции подкачки) предназначены для повышения напора в" водопроводной сети или в водоводе. В этом случае вода забирается из одной сети (участка .водовода) и под увеличенным напором подается в другую сеть (района города, отдельного цеха промышленного предприятия) или в последующий участок длинного нагнетательного водовода.

Циркуляционные насосные станции входят в схемы технического водоснабжения промышленных предприятий и тепловых электростанций. На этих станциях одни насосы подают отработавшую на предприятии воду на охлаждающие или очистные устройства, а другие насосы возвращают подготовленную воду снова к производственным установкам.

Назначение насосных станций в схемах канализации заключается в подъеме воды на очистные сооружения, если рельеф местности не позволяет подавать сточные воды самотеком. Канализационные насосные станции устраивают также для того, чтобы избежать большого заглубления самотечного коллектора. В этом случае сточные воды из заглубленного коллектора подаются в другой, расположенный выше.
