Сортамент стальных труб, выпускаемых промышленностью, охватывает диапазон наружных диаметров от 5 до 1420 мм. Толщина стенок труб изменяется в широких пределах, что дает возможность выбрать трубы применительно к различным условиям работы.

Отдельные звенья труб внутристанционных коммуникаций соединяются, как правило, на сварке с применением фланцев для присоединения к арматуре и насосам. Для уплотнения фланцев используют мягкие прокладки - резиновые, картонные, асбестовые или паронитовые.

Трубопроводы внутри насосной станции укладывают таким образом, чтобы они были доступны для осмотра и ремонта, а в местах соединений с арматурой и насосами была обеспечена возможность свободной сборки и разборки.

Всасывающие и напорные трубопроводы в пределах зданий насосных станций, как правило, располагают над поверхностью пола с устройством над ними мостиков, которые могут быть также использованы для установки вспомогательного электротехнического оборудования и подвески кабелей. Допускается укладывать трубы и ниже уровня пола в каналах, перекрываемых съемными плитами. Размеры каналов должны обеспечивать возможность монтажа и демонтажа отдельных участков трубопроводов; в местах установки фланцевой арматуры предусмотрены необходимые уширения.

В незаглубленных насосных станциях при большом числе агрегатов трубы диаметром более 500 мм укладывают в специально устраиваемых подвальных помещениях высотой не менее 1,8 м.

Расположение труб вверху, над агрегатами, допускается как исключение. Трубы в этом случае должны быть уложены на стойках вдоль стен на высоте не менее 2 м от пола до низа трубы.

Вид А

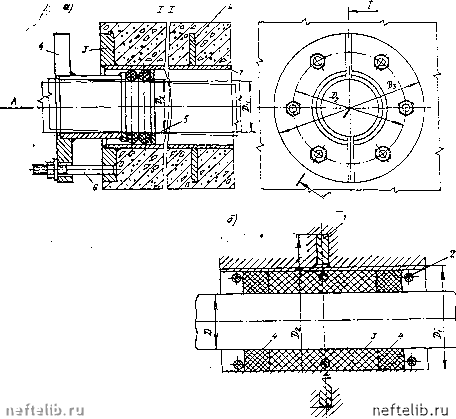

Рис. 8.4. Сальники для прохода труб через стены

а - с нажнм1ным устройством; I- корпус; 2 - кольцевое ребро; 3 - флаиец; 4 - нажи/М1НОй палфубок; 5 - уплотнитель; 6 - натижиые

шпильки; б - наживной: - корпус с кольцевым ребром; .2 - упорные кольца; 3-сальниковая наб»акп; 4 - aaiqeKaiKKa

5 Зак. 1а21

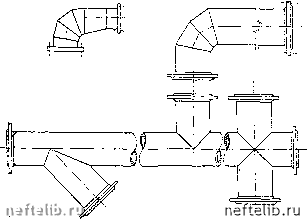

Рис. 8.5. Стальные сварные фасонные части

При любом варианте все участки трубопроводов должны иметь опоры, исключающие передачу каких-либо усилий на арматуру и насосы.

Для предохранения стальных и чугунных трубопроводов, проходящих через бетонные, железобетонные и каменные стены всех типов водопроводно-канализационных сооружений, от повреждений при осадке зданий, а также для предотвращения возможного просачивания воды вдоль трубопровода применяют сальники двух типов: с нажимным устройством и набивные (рис. 8.4).

Сальники с нажимными устройствами более сложны в изготовлении, но обладают большей эластичностью, надежностью и меньшей водопроницаемостью. Сальники этого типа применяют в наиболее тяжелых условиях - при укладке труб выше границы сезонного, промерзания грунта, в районах горных выработок и распространения макропористых просадочных грунтов, в местах возможной интенсивной вибрации грунта и при перепаде напора на сальнике до 20 м.

.Фасонные части. Для устройства на трубопроводах поворотов, ответвлений, переходов от одного диаметра к другому, а также для установки на трубопроводах арматуры применяют фасонные части. •

Стальные гнутые и штампосварные фасонные части для стальных труб диаметром до 500 мм, соединяемые на еварке, серийно. выпускаются промышленными предприятиями. Фасонные части сварные из стальных труб, соединяемые на сварке или на фланцах (рис. 8.5), промышленностью не выпускаются, а, как правило, изготовляются монтажниками на месте строительства.

Для облегчения монтажа и демонтажа отдельных участков труб, арматуры и оборудования-на внутристанционных коммуникациях устанавливают специальные звенья с подвижными фланцами и монтажные вставки, длина которых определяется по месту.

§ 46. ЗАТВОРЫ, ЗАДВИЖКИ, КЛАПАНЫ

Изменение режима работы насосной станции, а также периодические осмотры и ремонты проточной части и отдельных сооружений требуют установки различных затворов, которые по своему назначению делятся на основные, аварийные и ремонтные.

Основные затворы (иногда их называют рабочими) обеспечивают оперативное регулирование расходов воды через сооружение. Основные затворы должны открываться и закрываться под напором. При

значительных размерах отверстий и необходимости точного регулирования расходов такие затворы открывают или закрывают частично.

Аварийные затворы предназначены для быстрого перекрытия отверстия в аварийных случаях, например при отключении насоса от сети, разрыве трубопровода, аварии основного затвора и т. д. Аварийные затворы должны закрываться под напором в потоке, а открываться, как правило, в безнапорном состоянии или при ограниченном напоре.

Ремонтные затворы предназначены для осушения, ревизий, ремонта и замены основных затворов и их закладных частей, проточных частей насосов, а также для осмотра и ремонта самого сооружения и его водо-проводящих трактов. Ремонтные затворы должны быть водонепроницаемыми, экономичными и удобными для монтажа. Как правило, ремонтные заграждения устанавливают и убирают в стоячей воде, хотя некоторые ремонтные затворы могут перекрывать отверстия в текущей воде.

Довольно часто роль ремонтного и аварийного заграждения выполняет один затвор, называемый в этом случае аварийно-ремонтным. Он закрывается в потоке, отличается от ремонтного меньшим временем установки или закрывания и обеспечивает необходимую для выполнения ремонтных работ водонепроницаемость. /

В зависимости от схемы насосной станции, действующего напора, типа и конструкции водоприемного и водопроводящих сооружений в водопроводно-канализационных системах применяют самые различные конструкции затворов. Объединяющим их качеством является то, что все они должны полностью удовлетворять требованиям эксплуатации и обеспечивать возможность ремонта и смены изнашивающихся в процессе работы деталей и узлов.

Плоские щитовые затворы бывают деревянные и металлические.

Деревянные щитовые затворы (рис. 8.6.) применяют при малых отверстиях и небольших гидростатических давлениях. Обычно их изготовляют из дубовых или сосновых брусьев, соединенных между собой стяжными болтами, и утяжеляющего стального листа для ликвидавди

----1Г

---1

t -Ijj J lij- j

tt"

.-iij j :

-jti-i Ill.

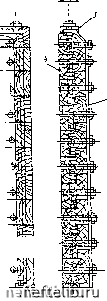

Phc. 8.6. Дерешянный плоский затвор

/-СТяжные болггы; 2-сталыаой ласт; 3-рмгалъ; 4-дереаявгаые брусья; 5 - аоцвеска
