-одному электродвигателю. Такие дозаторные агрегаты (ДА) выпускают двух-, трехцилиндровыми, и они могут дозировать одновременно два или три реагента. Например, на станции очистки воды можно одновременно дозировать коагулянт, полиакриламид и известковое молоко. Насосы-дозаторы выпускают семи типоразмеров с подачей 2,5-100 л/ч и развиваемым напором 100-4000 м.

§ 33. ВОДОСТРУЙНЫЕ НАСОСЫ

К струйным насосам относятся: водоструйные насосы, работающие на воде; эжекторы - на газе или на -воздухе; инжекторы - на паре; гидроэлеваторы - на горячей воды; газо- или пароструйные компрессоры - на газе или на паре.-

Все перечисленные струйные насосы и аппараты работают по общему принципу: Кинетическая энертия рабочей жидкости передается перекачиваемой жидкости для ее засасывания и подъема.

Принцип работы водоструйного насоса описан в § 4. Здесь сообщаются дополнительные, в основном опытные, данные об определении некоторых размеров и конструктивных элементов водоструйных насосов <рис. 5.19).

Расстояние между плоскостями выхода из насадка и входом жидкости в камеру смешения водоструйного насоса принимается: l=2do ido - диаметр выходного отверстия из насадка).

Насадок водоструйного насоса принимают конусоидальным, сходя-• щнмся с криволинейным профилем со следующими размерами: г= (3...5)с?о; /i=i(0,25...0,i5).<io (i-длина цилиндрической части насадка; г - радиус сопряжений между цилиндрическими участками насадка) .

Диаметр выходной цилиндрической части насадка do определяют по заданному Qc:

к di

4 У р

где Qc - расход рабочей жидкости, м/с;

р. - коэффициент расхода, принимаемый равным 0,96; Pi-давление рабочей жидкости. Па; р - плотность, кг/м. Размеры камеры смешения оказывают большое значение на КПД водоструйного насоса. Камера смешения должна принять потоки рабочей и засасываемой жидкости и преобразовать их в единый турбулент-ный поток с характерным распределением скорОСтей.

Профессор П. Н. Каменев рекомендует смесительную камеру выполнять цилиндрической формы постоянного сечения, длиной

1 = {9..Л2) {d,-do),

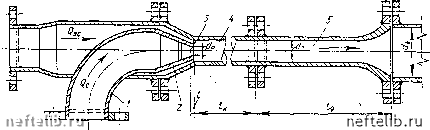

Рис. 5.19. Водоструйный насос

/ - подвод рабочей жидкоста; 2-насадок; 3 - цилиндрическая часть иасадка; 4 - камеда смеше-яня; 5 - диффузор

где da - диаметр камеры смешения, который проф. Е. А. Замарин рекомендует принимать равным (1,5... 2,5) do. Длила диффузора

д- 2tga

где 4-диаметр напорного трубопровода; а угол конусности диффузора; рекомендуется принимать равным 4-8°. Приведенных выражений достаточно, чтобы определить основные размеры водоструйного насо-са. Остальные размеры принимают конструктивно.

Водоструйные насосы широко применяют при производстве земляных работ способом гидромеханизации и при добыче неруд-Hfeix ископаемых (песок, гравий): на насосных станциях - для заливки насосов перед пуском их в работу, для повышения высогы всасывания насосов; на канализационных очистных сооружениях - для выгрузки песка из песколовок, для перемешивания осадка в метантенках; на водопроводных очистных станциях - для выгрузки и загрузки фильтрующего слоя в фильтрах. Применяют их также для откачки воды из глубоких трубчатых ко- лодцев и артезианских скважин, в иглофильтровых установках.

На рис. 5.20 приведена схема автоматической водоподъемной установки с водоструйным насо-

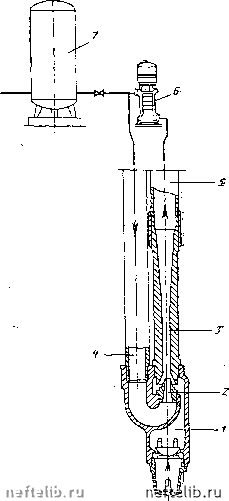

Рис. 5.20. Схама автаматической устанавк» тля подъема воды из скважины

1 - всасььвающая труба; i2-«асадок; 3 -камера омешеиия « диффузор; 4-труба, тодводящая ра-боч1ую воду; 5-труба, отводящая эоду; б - вер-тккальный ласос; 7-нашорный peaepBiyap

СОМ (в комплекте с вертикальным насосом, устанавливаемым на поверхности земли), "изготовляемой фирмой «Grundfoss ритрег». Такие установки применяют для подъема воды из скважин глубиной до 80 м. К достоинствам водоструйных насосов следует отнести: легкость изготовления в условиях строительной площадки, так как насос состоит из трех основных частей: насадка, камеры смешения и диффузора; все эти части легко изготовить из труб, всегда имеющихся на строительной площадке;

отсутствие движущихся частей, что обеспечивает надежность работы, простоту эксплуатации и большую продолжительность работы без ремонта;

возможность установки электродвигателя отдельно от насоса (рабочая жидкость подается за несколько десятков или сотен метров от одного нагнетателя к нескольким водоструйным насосам);

Подробный расчет см. К а м е н е в П. Н. Гидроэлеваторы в строительстве. М., Стройиздат, 1964. f t- f

возможность перекачивания гравийно-щебеночных смесей крупны: фракций;

бесшумность работы.

Недостатками водоструйных насосов являются низкий коэффициен полезного действия (15-27%) и необходимость подачи большого объе ма рабочей жидкости (опыт эксплуатации показывает, что объем рабо чей жидкости в 1,5-3 раза превышает объем откачиваемой).

§ 34. СПЕЦИАЛЬНЫЕ НАСОСЫ

Насосы для химически агрессивных жидкостей (ГОСТ 10168-68)

Центробежные насосы типа X (химические) горизонтальные консоль ные одноступенчатые, с рабочим колесом одностороннего входа жидкое ти, предназначены для перекачивания агрессивных жидкостей, не содер жащих взвешенных частиц или содержащих до 0,2% по весу тверды* включения размером до 0,2 мм, с температурой от -40 до +80°С, удель ным весом 1,3-103-1,85-10 Н/м. Насосы можно устанавливать как : закрытых помещениях, так и на открытых площадках.

Такие насосы применяют в системах очистки питьевой воды и водо подготовки для перекачивания коагулянта (сульфата алюминия), хлор ной извести, регенерационных кислот, растворов и других коррозионны: жидкостей. В канализационных системах их применяют для перекачи вания агрессивных сточных вод промышленных предприятий.

Выпускаются насосы типа X в шести различных -исполнениях в за висимости от материала деталей проточной части:

Углеродистая сталь................... А

Хромистая >.................... Д

Хромоникелевая »................. . К

Хромоникельмолибденовая сталь.............. Е

Хромонихельмолибденомедистая сталь ....., И

" Ферросилвд...................... Л

Исполнение насоса выбирают исходя из коррозионной стойкости ма териала деталей проточной части в перекачиваемой жидкости (на водо проводно-канализационных сооружениях применяют обычно насосы ис полнения К). Центробежные насосы типа X выпускают с мягким сальни ком и торцовым или стояночным уплотнением.

Поле работы насоса может быть расширено обточкой рабочего кс леса по диаметру.

При эксплуатации насосов типа X необходимо помнить о следующем при пуске корпус насоса и всасывающий трубопровод должны быть за полнены жидкостью; пуск насоса следует производить только при закры той напорной задвижке; во избежание нагрева жидкости в корпусе на сое может работать при закрытой напорной задвижке не более 2-3 мин нельзя производить пуск насоса при закрытой или неполностью откры той задвижке на всасывающем трубопроводе.

Рабочее колесо насоса может быть изготовлено с разгрузочными от верстиями или с закрытым импеллером, диаметр которого равен диамет ру рабочего колеса или больше его (у насосов со стояночным уплотнена; ем). Рабочее колесо и тип уплотнения вала выбирают в зависимости о давления на входе в насос.

Для образования гидрозатвора, а также для смазки и охлаждени сальника.с мягкой набивкой в него подается 30-50 л/ч затворной жю кости под давлением, которое на 0,1 МПа превышает давление всасывг

Условное обозначение- насоса: первая цифра - диаметр всасывающего патру* ка, мм, уменьшенный в 25 раз; буква - обозначение типа насоса; следующая цифра -коэффициент быстроходности, уменьшенный в 10 раз; буква за цифрой - обозначен! материала проточной части насоса; последние цифра и буква - вид уплотнения.
