Несмотря на относительную простоту строительных конструкций, мощные насосные станции II подъема, оснащенные большим числом агрегатов с насосами большой подачи, представляют собой сложный комплекс сооружений, трубопроводов и различного оборудования. В качестве примера на рис. 10.27 иоказа.иа насосная станция, входящая в систему водоснабжения крупного промышленного центра Бразилии.

Станция оборудована 13 двусторонними насосами трех различных типоразмеров: шесть насосов .подачей 50 ммин при напоре 40 м, по два насоса подачей 30 и 20 м/мин при том же напоре и три насоса подачей 13 ммин при напоре 65 м. Суммарная подача насосов станции в нормальных условиях составляет 235 м/мин и может быть при необходимости увеличена на 30%.

Вода забирается насосами из резервуаров чистой воды индивидуаль-ныхми всасывающими трубопроводами диаметрами 600, 500, 400 и 300 мм. Насосы работают с переменной (положительной и отрицательной) высотой всасывания, поэтому на всасывающих трубопроводах в специальных колодцах за пределами здания станции установлены плоские задвижки. Заливка насосов перед их пуском осуществляется с помощью вакуум-насосов, установленных на кронштейнах в машинном здании станции.

Насосы группами в шесть, четыре и три насоса подсоединены к трем напорным коллекторам диаметром 1200 мм, два из которых работают на общие внешние напорные трубопроводы, а третий, питающий самостоятельного потребителя, может быть подключен к ним с помощью системы переключения, установленной в~отдельном здании. На напорных трубопроводах насосов в пределах здания станции установлены обратные клапаны и плоские задвижки с электроприводом. Расходомеры .установлены на каждом коллекторе в специальных колодцах за пределами здания насосной станции.

На станции принята двухрядная схема расположения агрегатов в щахматном порядке. Использование насосов с различным направлени-

t7m

1* Зак. 621

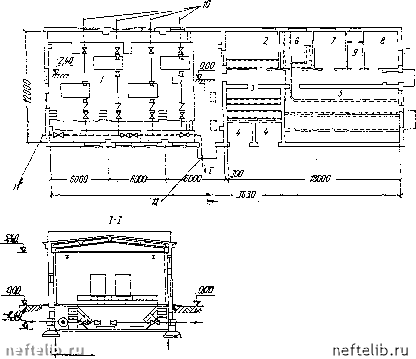

Рис. 10.26. Типовая «асосная станция II подъема заглубленного типа, оборудованная четырьмя насосами 12НДс-60

1-м.аш!И1Н1Ный зал; 2-тгамещеяие обслужишага-Щвго inepcoHawa; J-щитовая; 4-камеры iipaac-форматоров; 5 - РУ-КВ; 6 - помещемае выпрямителей; 7 - помещение стагг.ияеских конденсаторов; S - мастерская; 9 - санузел; 10 - всасыдааЮЩ-ле «рубоправоды, d=600 mim; / - яалорные трубопроводы, d=800 мм Ов сеггь)

CD СП

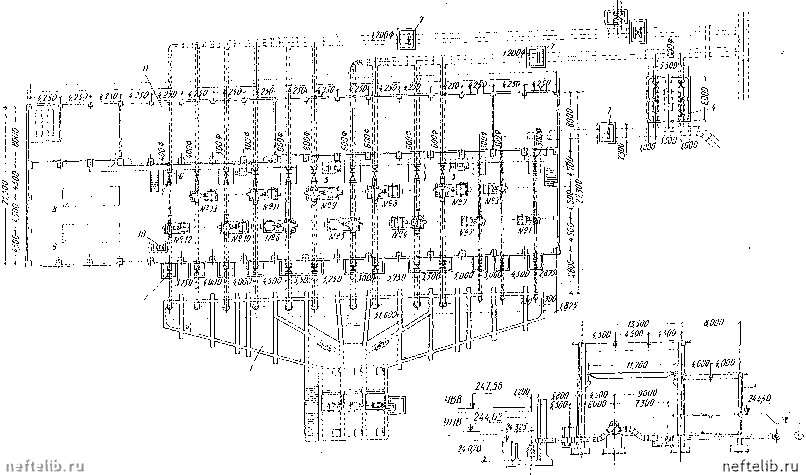

Рис. 10.27. Насосная станция II подъема системы Водоснабжения лро.мышленного центра

/-резервуары чистой воды,; 2-плоские задвижки; 3-вакуум-насосы; 4-камера переключения; 5 - обратные клапаны; б - плоские задвижки с электроприводом-; 7-расходомеры; Й-авариймыЛ дизель-генератор. Р-место для установки дополнительного дизель-генератора; УО-дренажныП насос; -помещение электричес.кого хозяйства

ем вращения рабочего колеса позволило расположить их в разных рядах навстречу друг другу, что сократило длину здания и в значительной мере упростило внутристанционные коммуникации.

Для обеспечения бесперебойной подачи воды- при вынужденном перерыве в снабжении электроэнергией внутри здания станции установлен дизель-генератор мощностью, достаточной для работы одного насоса подачей 3000 мч и одного подачей 1800 мч. Дизель-генератор включается автоматически при отключении двигателей насосов от основного источника питания электроэнертии. В здании зарезервировано место для установки еще одного такого генератора.

Размеры насосного помещения станции в плане 12,5X72,25 м. Высота здания 13 м. Мащинный зал оборудован электрическим мостовым краном грузоподъемностью 10 т. Фильтрационные воды из заглубленной части здания удаляются дренажным насосом. с

Вдоль здания станции сооружена пристройка, в которой размещены электрическое хозяйство, вспомогательные, служебные и бытовые помещения.

§ 65. НАСОСНЫЕ СТАНЦИИ И УСТАНОВКИ ДЛЯ ЗАБОРА ПОДЗЕМНЫХ ВОД

В водоносных пластах, залегающих на глубине более 10 м, водозабор грунтовых вод осуществляют, как правило, с помощью трубчатых колодцев. Трубчатые колодцы чаще всего оборудуют центробежными насосами с трансмиссионным валом и-электродвигателем, установленным на поверхности земли,, или погружными насосами с электродвигателями, расположенными непосредственно в глубине скважины. И в том и другом случае типовыми проектами насосных станций предусматривается установка насосов в наземных или подземных помещениях.

Работа насосных станций происходит обычно без постоянного обслуживающего персонала. Проектами предусматривается возможность (в зависимости от местных условий) применения местного, дистанционного автоматического и телемеханического управления.

На plic. 10.28 в качестве примера показан общий вид- типовой наземной насосной станции с погружными насосами типа ЭЦВ, Вода от установленного в скважине насоса через сборный резервуар и станцию II подъема подается в систему водоснабжения. Напорный трубопровод оборудован вантузом, сливным краном, обратным клапаном и задвижкой. Устье скважины заделано в бетонный оголовок, в который вмонтировано устройство для замера уровня воды.

Подача насоса измеряется мерной диафрагмой, установленной в подземной камере. Перепад давления в диафрагме измеряется дифференциальным манометром.

В павильоне насосной станции помимо механического оборудования расположены: станция управления насосным агрегатом, релейный шкаф, осветительный щиток и электропечи отопления, включаемого автоматически при температуре ниже 5°С. Размеры павильона в плаке не- превышают 3X,5 м. В зависимости от марки установленного насоса объем воды, подаваемый в сутки, составляет 140-3400 м.

Строительные конструкции здания чрезвычайно просты: фундаменты ленточные из бутобетона или столбчатые из монолитного бетона; стены павильона кирпичные в полтора или два кирпича в зависимости от района строительства; покрытие железобетонное монолитное; кровля рубероидная; полы цементные по бетонной подготовке. Вентиляция помещения естественная через вытяжные трубы. Окна в павильоне не предусмотрены. Верхняя филенка двери застеклена.

Монтаж и демонтаж оборудования станции осуществляется через люк в перекрытии с помощью автокрана или талей, установленных на временных треногах непосредственно над люком.
