iVp =

по данным проекта электрооборудования. Суммарная мощность равна сумме мощностей рабочих и резервных агрегатов.

Мощность электродвигателей, кВ-А, рабочих агрегатов следует определять по формуле

Па Т1дв COS ф

где Q - подача воды насосной станцией, мс; р - давление воды, кПа; Лдв - КПД двигателя; принимают равным 0,92; cos<p=0,8.

Мощность электродвигателей резервных агрегатов принимают в зависимости от класса надежности действия насосной станции и числа резервных агрегатов.

Стоимость установленной мощности высоковольтных электродвигателей следует определять по формуле

CycT=(iVp-biVpe3)M,

где Лр - мощность электродвигателей рабочих агрегатов, кВ-А; Лрез - мощность электродвигатблей резервных агрегатов, кВ-А; М -стоимость 1 кВ-А оплачиваемой установленной мощности, руб.

Оплачиваемую мощность трансформаторов Лтр, кВ-А, определяют по формуле -

Р- СОЗф

где Р - коэффициент, учитывающий трансформаторный резерв; принимается равным 1,5; k - коэффициент, учитывающий электроосветительную нагрузку;

принимается равным 1,05; JVp -сумма мощностей всех рабочих электродвигателей низкого напряжения; созф=0,9.

Стоимость, руб., установленной мощности трансформаторов

Суст.т = трЛ-

На крупных насосных станциях, оборудованных электродвигателями высокого напряжения, все вспомогательные агрегаты (дренажные насосы, вакуум-насосы, дробилки и т. д.) имеют электродвигатели низкого напряжения. В этом случае стоимость суммарной установленной мощности определяют по формуле

Заработная плата обслуживающего персонала. В эту статью включается основная и дополнительная заработная плата рабочих, непосредственно участвующих в обслуживании насосной станции. Число человеко-смен в сутки для обслуживания насосных станций определяется в зависимости от подачи насосной станции:

до .16 тыс. м/сутки................... 3,5

от 16 тыс. до 50 тыс. MVcyTKH............. 5,5

» 50 тыс. до 150 » » .............. 7

свыше 150 тыс. м/сутки................ 9

Приведенный расчет относится к насосным станциям с ручным управлением, на которых должен быть свой обслуживающий персонал. В эти расчеты включены трудовые затраты на работу по текущему ремонту, выполняемые слесарем-ремонтником, слесарем по ремонту КПП и устройств автоматики.

Стоимость текущего ремонта. Эта стоимость определяется в вих отчислений от стоимости капитальных вложений и принимается дл зданий насосных станций 2,2%; для оборудования 3,8%.

Амортизационные отчисления. Средства, предназначенные как н полное, так и на частичное возмещение (капитальный ремонт) прои; водственных затрат, принимаются по нормам амортизационных отчнсле НИИ в процентах к балансовой стоимости. Усредненные амортизациог ные отчисления для насосных станций от стоимости капитальных влс жений принимают для зданий 3,57о; для оборудования 12*/0.

Мелкие и неучтенные расходы, В эксплуатационных расходах необ ходимо учитывать неучтенные расходы, отдельный подсчет которых не целесообразен ввиду их малого размера или затруднителен, а именно оплата услуг нанимаемого транспорта, оплата отопления, освещени; и вентиляции помещений, расходы на содержание участков, на приобре тение инвентаря и пр. Неучтенные расходы принимают равными 3% о-суммы эксплуатационных расходов.

По результатам определения капитальных и эксплуатационных зат рат проводят экономическое сравнение рассматриваемых вариантов При сравнении вариантов может оказаться, что КхКг и C\Ci В этом случае не возникает теоретических и методических сложностей так как совершенно очевидно, что второй вариант экономичнее первогс и по капитальным вложениям и по эксплуатационным расходам.

Однако в практике технико-экономического сравнения конкурирующих вариантов наиболее часто получается, что по одному варианту капиталовложения больше, а эксплуатационные расходы меньше, т. е.

КхЖг. а Ci<C, жяи Ki<Kt. а СС.

При различных соотношениях капитальных вложений на строительство насосной станции и эксплуатационных расходов экономическое сравнение вариантов производят по методу окупаемости дополнительных капитальных вложений за счет экономии на эксплуатационных расходах. Срок т, в течение которого экономия от эксплуатационных затрат компенсирует дополнительные капиталовложения, называется сроком окупаемости. Нормативный срок окупаемости т устанавливается директивными органами. Величину наиболее выгодного срока окупаемости устанавливают исходя из суммы условий, диктуемых экономикой социалистического хозяйства нашей страны. При проектировании насосных станций обычно принимают t равным 7-10 годам.

Фактический срок окупаемости определяется из выражения

Т= - . (15.12)

Са - Ci

Если фактический срок окупаемости больше нормативного Г>т, вариант с большими капиталовложениями неэкономичен, т. е. лучшим оказывается второй вариант. Если Г<:т, вариант с большими капиталовложениями экономичнее, т. е. лучшим будет первый вариант.

Формула (16.12) позволяет сравнивать варианты попарно. При сравнении нескольких вариантов их экономическую оценку следует проводить путем сравнения приведенных затрат 3.

Приведенные затраты представляют собой сумму эксплуатационных затрат и капитальных вложений, приведенных к одинаковой размерности в соответствии с нормативом эффективности;

ЗС + К/х ПАЯ 3 = С + ЕК,

где Е - нормативный коэффициент эффективности капиталовложений.

Наивыгоднейшим является вариант с наименьшими приведенными затратами.

где о - скорость движения воды, м/с;

- коэффициент местного •огаротиъления; у»

- -жоростной напор, м.

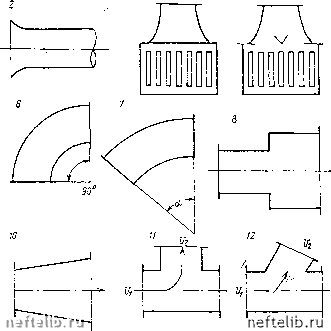

В зависимости от вида сопротивления (см. рисунок) коэффициенты местных сопре-тивления следует принимать:

1=3.

схема 1 - вход в трубу без расширения . . .

> 2 - плавно очерченный вход в трубу . .

> 3 - приемная сетка без клапана .... 4 - .приемный клаяаН с сеткой . . . .

> 5 - обратный клапан........

> 6 - колено с утлом 90° по нормальному

сортаменту..........

> 7 - холено с углом а........

=0,1-- .0,2 С = 5-.-8

.д= 0,5---0,б

ЗНАЧЕНИЯ КОЭФФИЦИЕНТОВ СОПРОТИВЛЕНИЯ ДЛЯ ОПРЕДЕЛЕНИЯ ПОТЕРЬ НАПОРА НА МЕСТНОЕ СОПРОТИВЛЕНИЕ (ПО ДАННЫМ Н. Н. ПАВЛОВСКОГО И ДР.)

Явврн напора на местные сопротивления определяются по формуле
