Яг.н -

w,bc

и /lto,H -

Hs - геометрическая высота всасывания, т. е. разность отметок оси насоса и самого низкого уровня воды в водоприемном, колодце;

геометрическая высота нагнетания, т. е. разность отметок оси, насоса и уровня воды в сооружениях (куда она подается), определяемая из условия подачи воды в смеситель, очистной станции, при оборотном водоснабжении - в резервуар под градирней или в брызгальный бассейн; для; предварительных расчетов высоту расположения см-еси-теля можно принять 4-6 м над поверхностью земли; при окончательных расчетах эту высоту устанавливают в соответствии с проектом очистной станции; потери напора соответственно во всасывающем и нагнетательном трубопроводах; 1 - запас напора на излив воды из трубопровода. При подаче воды в резервуары чистой воды из артезианских скважин полную высоту подъема воды насосами, м, определяют по формуле

где Яст - статический напор, т. е. разность отметок динамического уровня в скважине и максимального уровня в сборном резервуаре;

/гскв -потери в скважине на обтекание погружного насоса при входе воды в приемную сетку (при насосах типов АТН, А необходимо принимать потери в сетке и скоростные потери на входе);

hn - потери в сборном трубопроводе от скважины до резервуара. При подаче воды непосредственно в водопроводную сеть полную высоту подъема воды насосами, м, определяют по формуле

Н вс + ш, н+-св,

гдеЯг - разность отметок расчетного уровня воды в источнике и геодезической отметки диктующей точки; hw,B - потери напора в водоводах и водопроводной сети, определяемые в соответствии с данными, полученными при расчете водопроводной сети;

Ясв - требуемый свободный напор в водопроводной сети в точке,, принятой за расчетную.

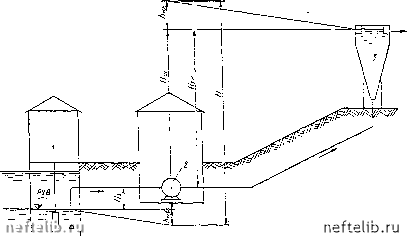

Рис. 9.4. Схема noaa-ra воды иа очистные сооружения

/-.водю приемный .колодец; 2 -насос; 3 - омеснтешь; РУВ - расчегшый уровень воды

Определение расчетного напора насосов II подъема

Напор насосов станции И подъема определяют после полного расче- та сети и вычисления высоты водонапорной башни. Напор на станции должен быть достаточным для обеспечения требуемого свободного напора в сети населенного пункта или промышленного предприятия (с учетом потерь напора в сети и рельефа местности).

Рассмотрим два наиболее часто встречающихся случая: 1) вода подается насосной станцией в водонапорную башню, находящуюся в начале сети; 2) вода подается в водопроводную сеть с водонапорной башней (контррезервуаром), находящейся в конце сети.

На рис. 9.5 нанесены пьезометрические линии для первого случая. Полная высота подъема насосов, м, определяется по формуле

где /1ад,вс - потери напора во всасывающем трубопроводе;

Hz - разность отметок поверхности земли у водонапорной башни

и расчетного уровня воды в резервуаре; Яб - высота башни от поверхности земли до дна резервуара; Яр - высота резервуара;

hw,a - потери напора в напорных коммуникациях и в водоводе от насосной станции до водонапорной башни. На рис. 9.6 нанесены пьезометрические линии для второго случая. При определении полной высоты подъема насоса надо учитывать пежим работы насосной станции:

1) в часы максимального водопотребления, когда часть воды подается насосной станцией, а другая часть поступает из водонапооной башни;

2) в часы минимального водопотребления, когда вода, подаваемая насосом, поступает в основном транзитом в башню.

При максимальном водопотреблении полную высоту подъема насосов, м, определяют по формуле

где Яг-геометрическая высота подъема воды, т.е. разность отметок точки схода а и расчетного уровня воды в резервуаре; местоположение точки схода определяется в результате расчета сети;

Ясв - требуемый свободный напор в сети;

w,B-потери напора в напорных коммуникациях насосной станции, в водоводах и сети до точки схода а. При минимальном водопотреблении напор насосов определяют из условия транзитной подачи воды в башню. Полную высоту подъема насосов, м, вычисляют по формуле

где Яст -статический напор, т.е. разность отметок расчетного уровня воды в резервуаре и уровня воды в баке водонапорной башни;

hw. н- потери напора в напорных коммуникациях, в водоводах, сети и соединительных линиях «сеть-башня». Напор насосов следует принимать равным наибольшему из полученных по расчету. Как правило, оказывается, что наибольший напор у насосов получается при транзитной подаче воды в башню.

По существующим правилам проектирования водопровода подача полного расчетного расхода воды на тушение пожара должна быть

Абрамов Н. Н. Волоснабжение. М., Стройиздат, 1974.

- -f

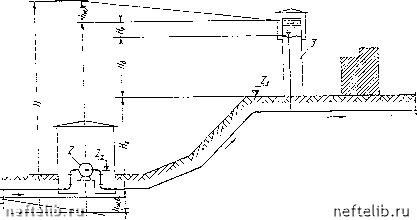

Рис. 9.5. Схема пода-чи воды из резврш(у1ара ; - резерауар; 2 -насос; J -башня

систему с баш«ей в начале сети

обеспечена в час максимального водоразбора, т. е. в момент наиболее напряженной работы насосной станции и водопроводной сети.

Следовательно, в момент возникновения пожара насосы II подъема должны подать в город расход воды, равный сумме полного расчетного расхода воды на тушение пожара и расхода воды в час максимального водоразбора, т.е. подача насосной станции должна быть равна Qn-f

макс-ч-

При определении QMaKc.4 не учитывается расход воды на поливку территории, а в системах промышленных водопроводов не учитывают , расход воды на прием душей, мытье полов в производственных зданиях и мойку технологического оборудования.

Полная высота подъема воды, м, в момент пожара определяется по формуле

Л=ст.я

Рис. 9.6. Схема пода1Чи воды из резервуара в систему с контррезервуаром

/ - резервуар; 2 - насос; 3 - водогароводная сеть; 4 - башня
