3 - •

С -Ч

J? -

"+F

РО 1Sa -1 I-

36 S 7 7а 29

РНШРВ1 2С8 л ВГ S7a 69 S ,2 г-пГ

sr tS РПЛ

10 1Р9

27 РИН 89 21 РО 2з\

«- --4 1-Ц

2РУ 25 ГП

I 1

, КУ35

-о О-

Пуск

/0/7У7

п г /Л

.4.-1 11 --

х2РУ Ю

и \-

------L 1чз hV-

РЛС Б М2 д}

+Г

1РУ 3

~1 я

51 Ы РНЗ

п-1 1

LLiJ

Рнс. 13.7. Принципиальная схема станции управления насосами СУНО-2

имосвязи, обеспечивающей последовательность действия систе.мы в целом и осуществляющей необходимые блокировки, а также автоматическую защиту агрегата и сигнализацию.

Серийный выпуск типовых станций автоматического управления насосными агрегатами в значительной мере облегчает проектирование, получение необходимого оборудования, монтаж и эксплуатацию автоматических устройств насосных станций. Харьковский электромеханический завод выпускает около 20 типов унифицированных станций управления ПЭХ. Орловский завод приборов разработал и приступил к серийному выпуску станций автоматического управления СУНО-1, СУНО-2 л СУНО-3, пригодных для автоматического управления глубинными насосами любого типа. Станция СУНО-1 применяется для управления электродвигателями мощностью до 55 кВт, СУНО-2-до 125 кВт, СУНО-3- от 125 до 250 кВт.

Станцию СУНО-2 можно применять и для управления горизонталь-

приемная камера

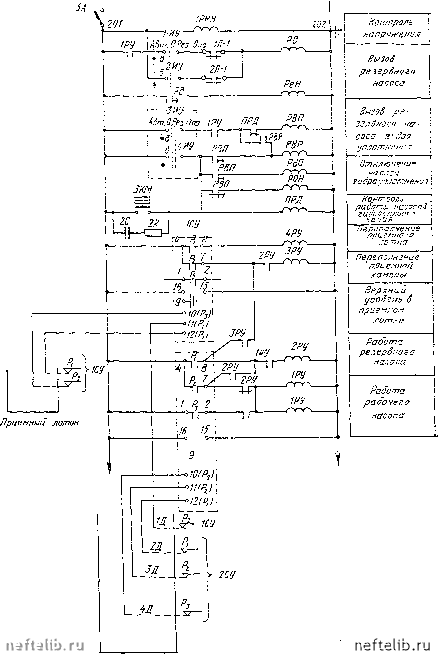

Рис. 13.8. Общеагрегатная схема управления канализационными насосами

ными насосами, для чего в схему введено реле РКЗ, контролирующе заливку водой насоса перед его пуском.

Схема станций автоматического управления обеспечивает:

1) местное, автоматическое и телемеханическое управление насо< ным агрегатом;

2) контроль за работой насоса с помощью контактного манометр или струйного реле;

3) блокировку, предотвращающую -пуск электродвигателя при отсутствии воды в бачке для смачивания подшипников насоса АТН перед его пуском; для этого устанавливают сигнализатор наличия воды 1СВ (для насосов других типов вместо сигнализатора устанавливают перемычку) ;

4) отключение электродвигателя при нарушении нормального режима работы насосного агрегата, при затоплении водой павильона насосной станции или при перегреве подшипников;

5) сигнализацию при аварийной остановке насосного агрегата и открывании дверей павильона насосной станции.

При местном управлении переключатель ЯУ ставят в положение «Местное». При этом замыкаются контакты переключателя 1-2. Агрегат управляется кнопками «Пуск» и «Стоп» (рис. 13.7). При местном управлении схема контроля за работой насоса отключается. При автоматическом управлении переключатель ЯУ ставят в положение «Автоматическое». При этом замыкаются контакты переключателя 7-8 и размыкаются контакты 1-2, отключая местное управление. При телемеханическом управлении переключатель ЯУ ставят в положение «Телемеханическое». При этом замыкаются контакты переключателя 5-6, 9-10 и размыкаются контакты 1-2 местного управления. Для автоматического управления на клеммной панели станции управления между клеммами 5-5а, 15-15а ставят перемычки. Размыкающий контакт датчика автоматического управления включают на клеммы 11 и 15, а замыкающий - на клеммы И и 23.

При телемеханическом управлении после подачи командного импульса «Включить» по цепи: «клемма ЗЬ - контакты ЯУ 5-6 - перемычка 7-7а-размыкающий контакт РПЛ - перемычка 89-5» срабатывает реле включения РКН. Своим замыкающим контактом реле РКН включает реле управления РУ, которое самоблокируется своим замыкающим контактом через размыкающий контакт РО. Другой замыкающий контакт РУ включает катушку пускателя и подготавливает цепь реле контроля за работой насоса РК.

Реле управления РУ работает с выдержкой времени 5 с. Этим достигается восстановление работы насосного агрегата при кратковременном исчезновении напряжения. Одновременно с включением пускателя Л начинает работать реле контроля 1РК. Если насос подает воду, контакты струйного реле СР-1 разомкнутся и реле 1РК возвратится в исходное положение. Если во время работы насоса подача воды снизится, замкнутся контакты реле СР-1, реле РК сработает и его размыкающий контакт включит реле аварии РА. Для деблокирования необходимо выключить автомат и выяснить причину отключения агрегата. Аналогично происходит отключение агрегата при перегреве подшипников, затоплении павильона или при открывании двери павильона.

На рис. 13.8 приведена схема автоматизированного управления насосными агрегатами на канализационной насосной станции.

Главная цепь автоматического управления насосными агрегатами канализационных насосных станций - не допустить переполнения приемного резервуара выше заданного уровня. Уровень жидкости контролируется электродным сигнализатором ЭРСУ-2. Датчики-электроды устанавливают на специальной металлической конструкции в приемном резервуаре, а сигнальные блоки - на стене помещения решеток (см. рис. 13.1).

Пуск насосов производится при открытой задвижке. При достижении уровня сточной жидкости Рз электрод включения 4Д через промежуточное реле 1РУ и магнитный пускатель Л-1 включит в работу первый рабочий насос. Кроме того, промежуточное реле 1РУ через магнитный пускатель Л-2 включит в работу насос гидроуплотнения сальников и при-
