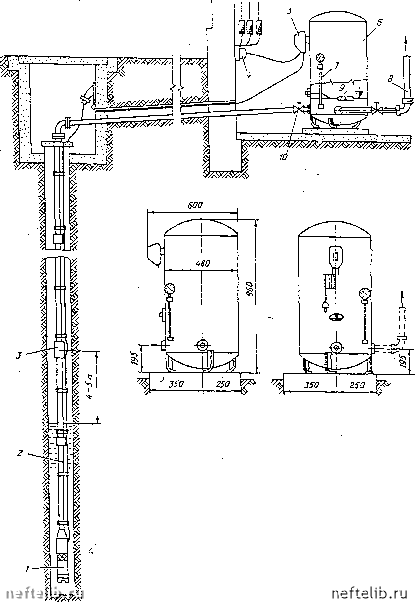

Рис. 10.31. Автоматическая насосная установка с погружным насосом «асос; 2 - водюпадъемяая Tipyda; .3 - устройство для впуока iBoafliyxa; * - пусковая элвктроатаратуфа; 5-реле давления; 6 - гидропневматанвакий бак; 7-водомерная трубка; 8-водоразборная труба; 9-поплавковый регулятор запаса воздуха-; /О-додающая труба

баками, которые находят эсе большее применение в отечественной и зарубежной практике водоснабжения.

Автоматические насосные установки могут .быть оборудованы насосами различных типов. Однако в связи с переменным напором-ови должны иметь характеристику, позволяющую им при изменениях давления в баке в заданных пределах -работать с высоким КПД. В этом отношении наиболее удобны многоступенчатые центробежные, вихревые и водоструйные насосы. Они удобны еще и потому, что не могут развить давление, значительно превышающее расчетное для гидропневматического бака и грозящее разрывом последнему, а также водопроводной сети.

Автоматическая насосная установка с погружным насосом производства чехословацкой фирмы «Сигма», предназначенная для подъема воды из скважин, изображена на рис. 10.31. Насос по водоподъемной

трубе подает ©оду в гидропневматический 6aiK, конструктивно выполненный в виде стального цилиндра с эллиптическим днищем и крышкой. Бак установлен на фундаменте и имеет патрубки для присоединения реле давления, по/плавкового регулятора запаса воздуха, водомерной трубки с манометром, подающей и водоразборной труб с задвижками.

Автоматическое жлючение и выключение насоса в зависимости от давления в пидропневматичеоком баке осуществляется по команде реле давления пусковой электроаппаратурой, обеспечивающей одновременно защиту электродвигателя от технологической перегрузни, токов корот-<кого замыкания и токов, вызываемых потерей фазы. Пополнение и регулирование запаса воздуха в баке установки осуществляется с помощью устройства для впуска воздуха, срабатывающего от импульса, посылаемого регулятором запаса воздуха.

Подача установки до 90 м/сутки; полный напор 20-37 м; максимальная высота подъема др 25 м. Мощность приводного электродвигателя насоса всего 1,1 кВт. Полный вес установки 130 кг.

Установки подобного типа размещаются, как правило, в небольших подвальных помещениях зданий. Компактность, надежность, экономичность, а также хорошие эксплуатационные и санитарно-гигиенические (качества установок обеспечивают им все более широкое распространение.

НИИ санитарной техники ведет работу по созданию, освоению и внедрению в практику серии автоматических насосных установок с гид-ро пневматически ми баками, удовлетворяющих по своим техническим .параметрам различным условиям местного водоснабжения. В настоящее время отечественная промышленность серийно выпускает установки ВУ-5-30 и .ВУ-7-65 (разработанные НИИ санитарной техники), предназначенные для местного водоснабжения сельских населенных пунктов или отдельно расположенных объектов с суточным водопот-реблением 50-100 м. Подготовляются к серийному выпуску аналогичные установки ВУ-225, ВУ-4,5-170 и ВУ-7-115.

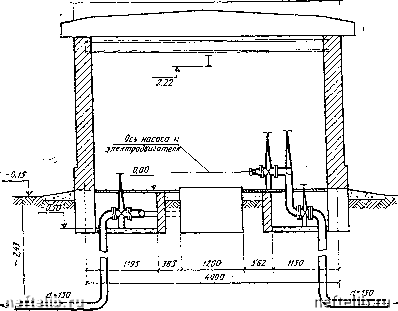

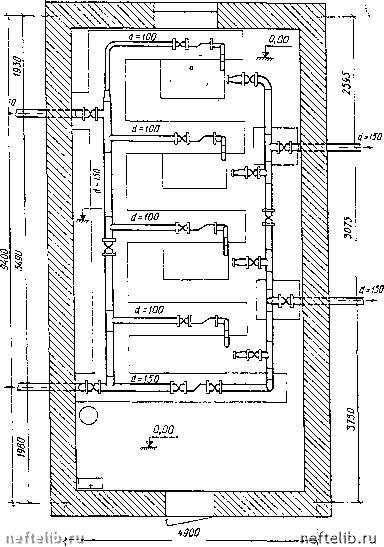

Рис. 10.32. Повысительная насосная станция городского микрорайона

§ 66. ПОВЫСИТЕЛЬНЫЕ НАСОСНЫЕ СТАНЦИИ

Конструкция, оборудование и схема компоновки повысительной насосной станции целиком и полностью вависят от типа водоводов, по которым вода подводится к станции и отводится от нее.

Повысительные насосные станции, используемые для повышения давления в системе- напорных трубопроводов (станции подкачки), во всех отношениях очень похожи на небольшие водопроводные насосные станции П подъема. Насосы забирают воду из сети водопровода низкого йапора и подают ее в сеть высокого напора.

На ,рис. 10,32 показана повысительная насосная станция, предназначенная для подачи воды на хозяйственно-питьевые и противопожарные . нужды тородского микрорайона со зданиями повышен-ной этажности.

В здании станции незаглубленного типа установлены четыре центробежных насоса консольного типа ЗК-9 в комплекте с асинхронными электродвигателями серии А02. Для хозяйственно-питьевых нужд обычно работают два насоса, два других - резервные. Работа насосных агрегатов автоматизирована.
