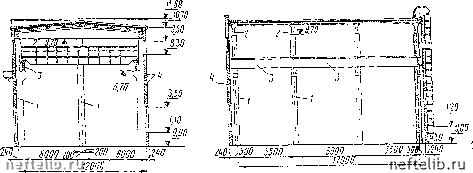

Рис. 10.19. Верхнее строение здания насосной станции каркасной конструкции /-колокны; 5-федзмы neipewpuTHH; 3 - шадыраиовые балш; 4 - стевовые блски

Пространство между колоннами заполняется более легкими материалами - кирпичом, блоками или специальными стеновыми панелями.

Каркас устанавливают таким образом, чтобы с наружной стороны он был защищен стенами толщиной не менее половины кирпича, для чего в некоторых случаях делают защитные наружные пилястры.

Кровлю верхнего строения выполняют, как правило, нз сб-орных железобетонных плит толщиной до 300 мм с утеплением из шлака или из пенобетона. Верхнее рулонное покрытие укладывают ла клебемассе по цементной корке толщиной 20-30 мм.

Полы устраивают с различным покрытием: в машинном зале - из метлахской плитки или асфальтовые, на монтажной площадке асфальтовые, в помещениях распределительных устройств цементные или ксилолитовые, в служебных помещениях деревянные.

О кн а в стенах верхнего строения крупных насосных станций устраивают обычно в два ряда-выше и ниже подкрановых балок. Согласно действующим санитарным нормам проектирования промышленных предприятий общая площадь оконных проемов должна составлять не менее Vs площади пола машинного здания.

Размер ворот для въезда на монтажную площадку назначают в зависимости от габаритов транспортных средств и транспортируемых деталей. Ворота должны быть утеплены.

Для прохода в здание насосной станции в воротах предусматривают дверь, так как ворота обычно закрыты. Других входов в здание насосной станции делать не рекомендуется, за исключением специальных входов в помещения электрического хозяйства.

В верхнем строении здания насосной станции для производства мелкого ремонта следует преду см атр.ивать мастерскую или место для установки верстака и необходимого механического оборудования. Необходимо также устраивать помещение для эксплуатационного персонала (дежурные, ремонтные бригады), шкафчики для хранения одежды и санитарный узел.

Здания водопроводных насосных станций первого и второго классов надежности действия должны удовлетворять требованиям соответственно I и И степени огнестойкости. Насосная станция, блокируемая с другими производственными помещениями, должна быть отделена от них несгораемыми ограждающими конструкциями.

§ 63. НАСОСНЫЕ СТАНЦИИ I ПОДЪЕМА

Для обеспечения необходимой высоты всасывания насосов станции I подъема, использующие в качестве источника водоснабжения открытые водоемы, приходится обычно заглублять в землю. Расширение за-

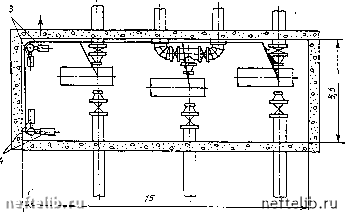

План

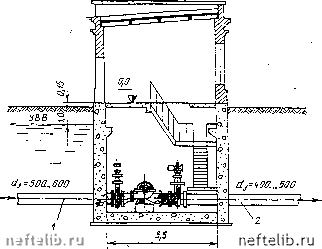

Рис. 10.20. Насосная станция I подъема раздельного типа

i- всасывающий трубопровод; 2-ааигарный ггрубапровод; 3-дренажлые насосы; 4-вакуум-насосы КВН-8

глубленных насосных станций связано с большими трудностями. Поэтому их здания строят сразу таких размеров, чтобы .в дальнейшем можно было .разместить дополнительное оборудование.

На р.ис. 10.20 показана насосная станция раздельного типа, являющаяся станцией I подъема в схеме водоснабжения крупного населенного пункта. Станция оборудована тремя насосами 8НДс, из которых два являются рабочими и один является резервным. Фундаменты насосных агрегатов вьшолнены таким образом, что позволяют при необходимости затиенить насосы на более мощные- 12НДс или даже 14НДс.

Вследствие значительных колебаний горизонтов воды в водоисточнике (до 6 м) здание станции заглублено под уровень земли таким образом, чтобы высота всасывания насосов (с учетом гидравлических потерь в подводящих водоводах) при минимальных отметках горизонтов воды в источнике не превышала допустимой величины. Для заливки «асосов перед пуском установлены два вакуум-насоса КВН-8. Насосное помещение оборудовано кран-балкой грузоподъемностью 3 т с ручным управлением.

Водозаборное сооружение станции, расположенное в русле реки, состоит из двух изолированных друг от друга камер (см. рис. 10.4). Крайние насосы забирают воду из каждой камеры с помощью индивидуальных всасывающих трубопроводов, а к среднему (резервному) агрегату вода для повышения надежности действия подводится по двум трубопроводам из обеих камер.

Благодаря раздельной компоновке водозаборного сооружения и насосной станции конструкция машинного здания чрезвычайно проста.

Небольшое число агрегатов обусловливает минимальную длину внутристанционных коммуникаций.

На рис. 10.21 изображена насосная станция I подъема совмещенного типа, которая входит в состав сооружений крупного водозабора, предназначенного для производственного й хозяйственно-питьевого водоснабжения промышленных предприятий и населенных пунктов района.

В гидрологическом отношении река характеризуется обилием наносов и тяжелым шуголедовым режимом. В связи с этим водозабор принят

4-t,Z

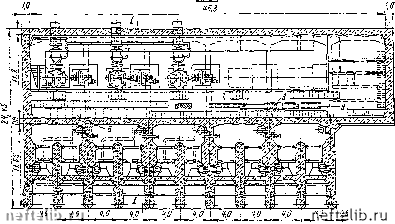

Рис. 10.21. Насосная станция I подъема для водоснабжения промышленного узла

/ - монорельс для кошки, G=3000 кг,; 2 - монорельс для электротельфера; G=3000 кг; 3-мостовой край; 4 и 5-лазы соответстаенио для шаидоров « jpemexKH; 6-распределительное устройство; 7- щит у,п!р21влейия; 8 - распределил-ельный щит 380/220 В; 9 - щш" постоянного тока
