	1-tm-Э

Ряс. 11.21. К расчету регулирующего резервуара

По ВОЗМОЖНОСТИ следует использовать естественные пруды, не являющиеся источниками водоснабжения и не используемые для массового купания.

Определение вместимости и расположения регулирующего резервуара на канализационной дождевой сети производится на основании технико-экономического сравнения вариантов (сравнивают стоимости регулирующего резервуара, напорного трубопровода, насосной станции, эксплуатационные расходы).

В соответствии с требованиями СНиП регулирующую вместимость резервуара (пруда), м, определяют по формуле

где k - коэффициент, зависящий от значения а (отношение расхода, пропускаемого без сброса в пруд, к расчетному расходу; а = = Ркол/Рр) и принимаемый по СНиП; Qp - расчетный расход атмосферных вод в точке присоединения сборного коллектора к резервуару, определяемый по данным гидравлического расчета дождевой канализационной сети, м/с; расчетное время стока атмосферных вод со всего бассейна до места присоединения к резервуару, определяемое по данным гидравлического расчета сети, с. Выбор регулирующей вместимости резервуара и подачу насосной станции удобно производить по треугольному графику (рис. 11.21,а). Графически расчетный расход Qp можно выразить так: точка Л - момент начала дождя при /р = 0 и Qp=0, затем расход Qp нарастает и при р=2?кр достигает своего максимального значения - ордината БГ. К этому времени к расчетному сечению (к насосной станции) прите кает вода со всего бассейна. Наклонная линия АБ представляет собой нарастание расходов. По окончании дождя вода будет стекать по подводящему коллектору до тех пор, пока не стечет от самой удаленной точки бассейна канализования до насосной станции, т. е. в течение времени кр- Наклонная линия БВ представляет собой убывание расходов.

Полный объем воды, поступающей за время дождя на насосную станцию, равен площади треугольника-ЛБЛ. Если гкр выражено в мин, а Qp - в л/с, то полный объем воды, м, притекающей к насосной станции.

полн.прит

2Гкр-60 Qp 2-1000

где Qp = pf;

р -средняя интенсивность дождя, л/(с-га)*; F - территория бассейна канализования, га. Если в момент притока атмосферных вод в регулирующий, резервуар будут работать насосы с подачей Qh.c, равной ординате ГЖ, то необходимую вместимость резервуара можно определить из следующего выражения:

* Яковлев С. В., К а р ели и Я. А. и др. «Канализация». М., Стройиздат, 1975. 9 Зак. 521 243

ДЕ (БГ-ГЖ)

По графику притока и откачки атмосферных вод можно записать:

ДЕ БЖ

ДЕ =

АВ БГ

АВ-БЖ АВ (БГ-ГЖ)

БГ БГ

Подставляя в это выражение соответствующие значения линий, получаем:

кр (Qo-Qh.c)

Из этой формулы следует, что с увеличением Qh.c вместимость регулирующего приемного резервуара уменьшается, но с увеличением Qh.c возрастает мощность устанавливаемых насосов и, следовательно,, необходимо увеличивать диаметры напорных трубопроводов.

Насосные станции, перекачивающие атмосферные воды, работают непродолжительный период времени и, если принять большое Qh.c, то установленное мощное оборудование и проложенные трубопроводы больших диаметров будут использоваться непроизводительно. На основании технико-экономического .расчета необходимо найти оптимальное решение.

Если продолжительность дождя t больше, чем крг то регулирующую-вместимость приемного пруда можно определить по трапециевидному графику (рис. П.21,б). Площадь трапеции АБВГ - общий объем воды, поступающей к насосной станции. Площадь трапеции ДБВЗ - вместимость регулирующего пруда (резервуара). •

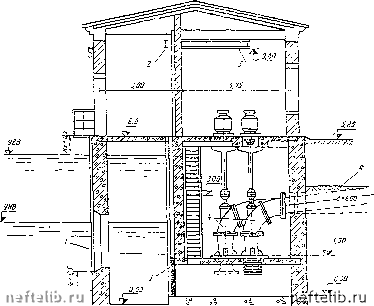

Рис. 11.22. Насосная станция для перекачивания атмосферных вод

/-решетка; 2- монорельс; 3 - щитовой затвор; -осевой «асос; 5 -юрая-балка; 5 - напорный трубопровод

Из треугольников АБИ и ДБЕ имеем --- = ---

АН БИ

А и. БЕ (Qp-Qhsc)

5Я - Qp ~ --Р ~ Qp /

Регулирующая вместимость приемного пруда, м,

2 кр (1 - Qaae/Qp) + 2 - /кр) (Qp - Qaac) 60

1000

» = 0,G6Qp 11

Qp J VKp Qp

К устройству зданий насосных станций, перекачивающих атмосферные воды (рис. 11.22), предъявляют те же требования, что и к устройству зданий канализационных насосных станций.

Так как регулирующим приемным резервуаром является пруд или другой резервуар, то в помещении насосной станции предусматривается устройство только мащинного зала и аванкамеры для размещения всасывающих воронок насосов. Для защиты насосных агрегатов от крупных загрязнений, поступающих в дождевую канализационную сеть с потоками дождевых или талых вод, рекомендуется на входных окнах аванкамер устанавливать решетки с прозорами 50 мм, которые применяют для перекрытия входных окон водоприемника.

Принимая во внимание, что насосные станции, перекачивающие атмосферные воды, работают незначительное время в течение года, их следует, как правило, проектировать автоматизированными с телеуправлением с диспетчерского пункта канализационного участка.

При выборе насосного оборудования следует стремиться к установке минимального числа рабочих насосов. Обычно приток дождевых вод к насосной станции весьма значителен, а требуемый напор небольшой. В силу этих обстоятельств на насосных станциях рекомендуется устанавливать осевые или крупные водопроводные насосы (типа Д) и только под залив. Резервные насосы на таких станциях не устанавливают, за исключением отдельных случаев при соответствующем технико-экономическом обосновании- Ремонт и профилактический осмотр насосов производят в зимний период или в сухой сезон.

Насосные станции для перекачивания осадка

из первичных отстойников и уплотненного активного ила

Насосные станции, перекачивающие свежий осадок из первичных отстойников в метантенки или на другие сооружения обработки осадка, устраивают в виде насосных установок, а также отдельных riacccHbix станций. Установки располагают в общем технологическом помещении цеха, например в камере управления первичными отстойниками. В этом случае приемные резервуары не устраивают. Осадок из отстойника по выпускному трубопроводу поступает непосредственно во всасывающий трубопровод насосов. При сооружении станций очистки сточных вод насосные станции для перекачивания сырого осадка из первичных отстойников в метантенки часто проектируют отдельно. Здание насосной станции в этом случае состоит из двух отделений - резервуара и машинного зала.

В зависимости от схемы расположения отдельных сооружений очистки сточных вод и их взаимного высотного расположения насосная станция для перекачивания свежего осадка из первичных отстойников может

Конструкцию решеток см. М а к в и т и н А. С. и др. Справочник по специальным .. работам. М., Стройиздат, 1970.
