маслом. Для заполнения бака маслом до самой крышки при всех возможных в процессе эксплуатации колебаниях температуры и объема масла над крышкой устанавливают расширитель - стальной бачок, сообщающийся с основным баком трубопроводом. Объем расширителя обычно составляет 8-10% объема масла, находящегося в баке. На крышке бака устанавливают вводы и выводы для присоединения обмоток трансформатора к внешней сети, а также различные устройства для контроля за состоянием масла и для защиты трансформатора от аварийных и .атмосферных электрических разрядов.

Во время работы трансформатора в его сердечнике наблюдаются электрические и магнитные потери энергии, выделяющиеся в виде тепла. При длительной нагрузке все выделяющееся тепло должно полностью отводиться в окружающую среду. Гладкие стенки масляного бака имеют относительно малую площадь обдуваемой воздухом поверхности, достаточной для отвода тепла от трансформаторов мощностью лишь до 25- 40 кВ-А. Ребра, трубы, навесные охладители, значительно увеличивающие площадь обдуваемой поверхности, обеспечивают отвод тепла от трансформаторов мощностью до 10-16 тыс. кВ-А. При еще большей мощности трансформаторов для отвода выделяющегося тепла обычно усиливают охлаждение, применяя искусственное форсирование движения воздуха у внешних поверхностей охладителей с помощью вентиляторов или движения масла у внутренних поверхностей с помощью специальных насосов.

В связи с необходимостью перемещения для периодического осмотра и ремонта на монтажную площадку здания насосной станции или в специально оборудованное помещение крупные силовые трансформаторы имеют колесные каретки и устанавливаются на рельсы. РельСовые пути укладывают как в продольном, так и в поперечном направлении, а колесные каретки выполняют поворотными.

Для ревизии обмоток остов трансформатора с обхмотками, отводами и всеми конструктивными элементами вынимают из бака; поэтому остов получил название выемной части. Вынимается эта часть трансформаторов мощностью до 10 тыс. кВ-А через верх бака, что должно быть учтено при определении высоты верхнего строения здания станции (см. § 60). Баки трансформаторов большей мощности выполняются заводами с • разъемом по высоте, что позволяет производить ревизию без подъема выемной части.

В зависимости от типа трансформатора, числа фаз и способа охлаждения силовые трансформаторы имеют различную маркировку: ТМ, ТД, ТЦГ, ОДГ и др. Первая буква обозначения указывает число фаз трансформатора: «Т»-трехфазный; «О» - однофазный.Вторая буква - способ охлаждения: «М» - естественное масляное; «Д» - масляное с дутьем- обдув охладителей вентиляторами; «Ц» - принудительная циркуляция масла через охладитель. Буквой «Г» обозначают грузоупорные трансформаторы.

Номинальные мощности силовых трансформаторов определяются соответствующими стандартами. При выборе числа трансформаторов учитывают класс надежности действия насосной станции и степень ответственности нагрузок, разделяемых на категории в соответствии с Правилами устройства электроустановок. Если на станции установлено .несколько трансформаторов, то при выходе из работы одного из них допускается перегрузка оставшихся в работе трансформаторов. Величина допустимой аварийной перегрузки зависит от длительности перегрузки, конструкции трансформатора, способа его охлаждения и ряда других факторов. Обычно она не превышает 20-40% номинальной мощности трансформатора.

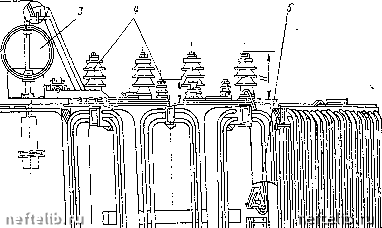

,Рис. 12.1. Силовой трехфазный трансформатор переменного тока

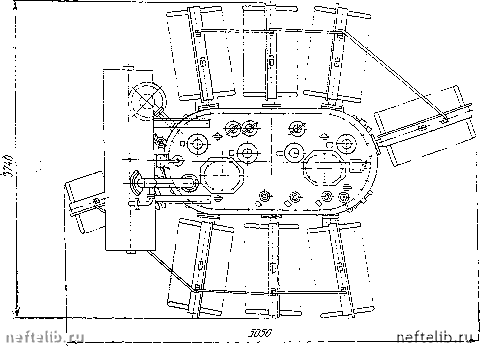

й - общий аищ траисформалара ТМ-7500/35; - бак; 2-.колеаные каретки; 3 - ралштгритвль; * - вводы н выводы; 5 - охщ.аднтели; 6 - конструктивные парамеггры: /-полный вес; 2 - вес вые-мноЛ части; h - высота; Ь - ширина; / - длина

250

L.ti 5 4 J

fS 10 5

Ра-счетная мощность, кВ-А, силового трансформатора определяется по формуле

Лдв cos ф

где kc - коэффициент спроса, величина которого берется в пределах 0,60-0,95 .в зависимости от числа рабочих агрегатов станции, ее назначения и режима работы; Лн - номинальная мощность приводного электродвигателя насоса или вспомогательного механизма, присоединенного к трансформатору, кВт (при подсчете суммарной мощности электродвигатели резервных агрегатов не учитываются); Лв - КПД соответствующего электродвигателя; cos ф - коэффициент мощности, значение которого в зависимости от типоразмера электродвигателя меняется от 0,80 до 0,92. Если осветительная сеть питается

2 J

S 5н,1лиа<д-А01 силового трансформатора (что может допускаться лищь в случае небольших насосных станций), то к мощности 5 необходимо прибавить-суммарную мощность осветительной нагрузки.

Силовые трансформаторы устанавливают в отдельных помещениях,, пристроенных к зданию насосной станции, или на открытых площадках располагаемых в непосредственной близости от него. Размеры помещений и площадок определяются размерами трансформаторов и проходов необходимых для осмотра, монтажа и демонтажа трансформаторов. На рис. 12.1,6 даны ориентировочные размеры и вес трехфазных силовых-трансформаторов мощностью до 6 тыс. кВ-А.

Масляные выключатели. В качестве основных агрегатов, включающих и отключающих трехфазные асинхронные электродвигатели переменного тока мощностью до 75 кВт и напряжением до 500 В в нормальном режиме их работы, используют магнитные пускатели серий ПА и ПМЕ. При более высоких напряжениях разрыв цепи под током вызывает интенсивную электродугу, обжигающую контакты пускателя и опасную для обслуживающего персонала. Поэтому для включения и выключения электрических цепей в сетях высокого напряжения применяют масляные выключатели.

При напряжении 3-10 кВ и силе тока до 400 А применяют масляные. выключатели многообъемного типа, характерной особенностью которых> является наличие металлического бака довольно больших размеров, заполненного маслом, выполняющим роль дугогасящей и изолирующей, среды (рис. 12.2,а). При напряжении 10-35 кВ и силе тока от 600 до» 1500 А применяют масляные выключатели с дугогасящей камерой, малым объемом масла и раздельным включением фаз (рис. 12.2,6).

Привод подвижных контактов масляных выключателей обоих типов может быть ручным, механическим (пружинным, пневматическим или пневмогидравлическим) и электромагнитным. Выключатели выпускают
