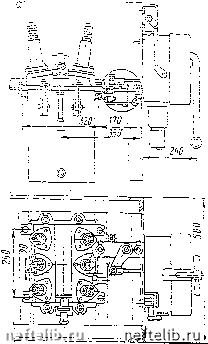

Рис. 12.2. Масляные выключатели

а - многообъемный ВМЭ-6; б - малообъемиый ВМП-Ш

подвесными и крепят непосредственно к ограждающей стене здания или к рамным конструкциям.

Разъединители. Для отключения от сети высокого напряжения различных аппаратов, приборов или отдельных участков цепи применяют разъединители (в частности, до и после каждого масляного выключателя обязательно должны быть установлены разъединители, чтобы можно было отключать масляный выключатель от сети на время осмотра и ремонта) .

Правила технической эксплуатации допускают пользование разъединителями только при снятой нагрузке, т. е. после отключения силового трансформатора или электродвигателя масляным выключателем.

Промышленностью выпускаются разъединители различных типов для внутренней и наружной установки. Разъединители внутренней установки для номинальных токов до 1000 А обычно бывают трехфазными. Более мощные разъединители изготовляются в полюсном исполнении; отдельные полюсы соединяют в трехполюсный разъединитель непосредственно на месте установки с помощью опорных конструкций и муфт.

Привод разъединителей, применяемых в электрических схемах насосных станций, как правило, ручной.

Изоляторы. В установках высокого напряжения изоляторы служат для электрической изоляции и поддержания токоведущих частей различных устройств и аппаратов.

Токоведущие части (шины). Необходимой принадлежностью каждой электрической цепи являются сборные шины, к которым энергия подводится от понизительного силового трансформатора или фидера распределительной сети и от которых она распределяется между приемниками и контрольно-измерительными приборами.

Сборные шины изготовляют из меди, алюминия или из стали. Для лучшего охлаждения шины изготовляют прямоугольного сечения в виде

полос, укрепленных шинодержателями на ребро или плашмя на опорных изоляторах.

Силовые кабели. Для соединения различных элементов электрического хозяйства насосной станции применяют силовые кабели.

Измерительные трансформаторы. Измерительные трансформаторы {тока и напряжения) служат для преобразования энергии, питающей измерительные приборы (вольтметры, амперметры и др.), реле и вспомогательные цепи.

. Трансформатор напряжения устанавливают при напряжении в сети 380 В и выше. Работа измерительных трансформаторов основана на том же принципе, что и работа силовых трансформаторов. В цепях высокого напряжения подключение вольтметра, счетчиков, реле и т. п. возможно только через трансформатор напряжения. С высоковольтной стороны обмотка такого трансформатора рассчитывается на напряжение сети, с низковольтной стороны обмотка имеет напряжение 110 и 220 В.

Амперметры и последовательные обмотки ваттметров и счетчиков энергии подключают к силовой сети высокого напряжения через транс- форматоры тока, уменьшающие силу тока в обмотках указанных при-боров.

Предохранители. Для защиты электрической цепи от токов чрезмерной силы в цепь включают предохранители, которые при превышении допустимой максимальной величины тока прерывают цепь. Плавкие вставки этих предохранителей подбирают так, чтобы они беспрепятст- венно пропускали ток нормальной силы, а при перегрузках расплавлялись и разрывали цепь раньше, чем "ток перегрузки сможет повредить приборы или электродвигатель.

§ 78. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИИ

Соединение электрических двигателей насосной станции с линией электропередачи осуществляется с помощью оборудования, рассмотренного нами в предыдущем параграфе, по схеме, обеспечивающей электроэнергией все основные и вспомогательные агрегаты станции. Принятая схема электрических соединений во многом определяет компоновку сооружений и оборудования насосной станции, стоимость строительства, а также надежность, долговечность, удобство и экономичность ее эксплуатации.

В зависимости от назначения и режима работы станции, типа и числа установленных на ней насосов применяют различные схемы электрических соединений, которые выбирают из соображений надежности и безопасности. Надежность определяется в зависимости от класса насосной станции. Если насосная станция относится к первому классу надежности действия, то число независимых источников питания должно быть не менее двух и перерыв в электроснабжении может быть допущен только на время автоматического ввода резервного питания. Насосные станции второго и третьего класса надежности действия могут иметь один, два и более источника питания. Этот вопрос решается в каждом конкретном случае с учетом убытков (ущерба) потребителя при прекращении подачи воды, вызванном аварийным отключением электроэнергии.

Принципиальное значение при выборе схемы электрических соединений и определении состава ее оборудования имеет напряжение приводных электродвигателей основных насосов. Двигатели высокого напряжения допускают непосредственное присоединение к линии электропередачи (без устройства понизительной трансформаторной подстанции). При напряжении электродвигателей насосной станции, меньшем напряжении линии электропередачи, существенную роль при рациональном построении схемы электрических соединений играет правильный,

технически и экономически обоснованный выбор числа и мощности силовых трансформаторов.

При выборе трансформаторов в соответствии со схемой электрических соединений намечают несколько технически наиболее целесообразных вариантов числа, мощности и типа трансформаторов, а затем для них производят технико-экономические сравнения. При этом в капитальные затраты включают стоимость не только трансформаторов, но и ячеек электрических распределительных устройств всех напряжений.

Как правило, применяют трехфазные трансформаторы, затраты материалов, стоимость и потери энергии в которых меньше, чем в группе из трех однофазных трансформаторов одинаковой номинальной мощности.

При необходимости установки нескольких силовых трансформаторов следует стремиться к применению не более двух-трех стандартных мощностей. Это облегчает замену поврежденных трансформаторов и ведет к сокращению складского резерва. Весьма желательна установка трансформаторов одинаковой мощности. Однако такое решение не всегда выполнимо.

Выбор схемы электрических соединений производится с учетом типа (асинхронный, синхронный) приводных электродвигателей основных насосов, их мощности и принятого способа пуска (асинхронный пуск от полного или пониженного напряжения, пуск разворотным асинхронным двигателем или синхронный частотный пуск от пускового агрегата меньшей мощности). Существенную роль в выборе схемы электрических соединений играет режим работы станции - круглый год или только опре-деленный период, полное время суток или только несколько часов а сутки. Режим работы определяет возможность проведения капитальных и плановых профилактических ремонтов, осмотра и чистки электрического оборудования.

При наличии вблизи насосной станции населенных пунктов или промышленных предприятий схему электрических соединений выбирают с учетом комплексного электроснабжения всех потребителей энергии. • При этом учитывают категорию потребителей, требуемую надежность питания и-необходимые резервы. С учетом всего вышеизложенного при. разработке схем электрических соединений насосных станций наиболее часто применяют ряд типовых решений (рис. 12.3).

Схема соединений, при которой приводной электродвигатель каждого основного насоса непосредственно соединен со своим понижающим трансформатором и линией электропередачи (схема /, получившая название одиночного блока), применяется на станциях с одним агрегатом или с агрегатами большой единичной мощности.

Электр?1ческую схему со спаренными блоками, при которой к каждой ЛЭП через свой понижающий трансформатор подключено по два агрегата (схема ), применяют на насосных станциях с большим числом агрегатов большой и средней мощности. Характерной особенностью этой схемы является наличие системы шин высокого напряжения, обеспечивающей подсоединение к ЛЭП любого из силовых трансформаторов.

Схема соединений с укрупненными блоками (схема /) применяется на насосных станциях с большим числом сравнительно небольших по мощности агрегатов. Электродвигатели в этом случае подсоединяются к силовому трансформатору с помощью системы шин низкого напряжения.

Схемы /-III предусматривают электроснабжение насосной станции от одного источника питания. При двух и более независимых источниках питания также возможно устройство схем электрического соединения с одиночными (схема IV) и укрупненными (схема V) блоками.

В качестве примера на рис. 12.4 приведена упрощенная схема элек-
