робежных насосов, и не параллельно оси, как у осевых, а наклонно, как бы по диагонали прямоугольника, составленного из радиального и осевого направлений.

Наклонное направление потока создает основную конструктивную особенность диагональных насосов - перпендикулярное к меридиональному потоку и наклонное к оси насоса расположение лопастей рабочего колеса. Это обстоятельство позволяет использовать при создании напора совместное, действие подъемной и центробежной сил.

Рабочие колеса диагональных насосов могут быть закрытого (см. рис. 1.6, а) или открытого (см. рис. 1.6, б) типа. В первом случае общая конструкция колеса приближается к центробежному, а во втором - к осевому колесу. Лопасти рабочих колес открытого типа у ряда насосов выполняются поворотными, что является их несомненным преимуществом.

Жидкость отводится от рабочего колеса диагонального насоса с помощью спирального канала, как у центробежных насосов, либо с помощью трубчатого колена, как у осевых.

По своим рабочим параметрам (подача, напор) диагональные насосы также занимают промежуточное положение между центробежными и осевыми.

§ 3. СХЕМЫ УСТРОЙСТВА И ПРИНЦИП ДЕЙСТВИЯ ОБЪЕМНЫХ НАСОСОВ

В зависимости от конструкции, назначения и условий работы объемные насосы могут быть классифицированы следующим образом: с возвратно-поступательным движением рабочего органа; с вращательным движением рабочего органа.

К первой группе относятся поршневые, плунжерные и диафрагмен-ные насосы. Ко второй группе относятся шестеренные и винтовые насосы.

Поршневой насос одностороннего действия (рис. 1.7) состоит из корпуса, внутри которого расположены рабочая камера с всасывающим л напор-ным клапанами и цилиндр с поршнем, совершающим возвратно-поступательное движение. К корпусу присоединены всасывающий и напорный трубопроводы. Вращательное движение вала приводного двига-

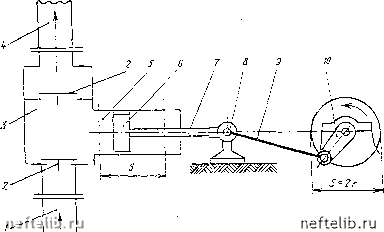

Рис. 1.7. Поршневой насос одностороннего действия / - всасывающий трубопровод; 2 - клапаны; 3 -корпус; 4 -напорный трубопровод; 5 - рабочая камера; S - поршень; 7 - шток; 8 - ползун; 9 - шатун; 10 - кривошип

теля преобразуется в возвратно-поступательное движение поршня с помощью классического кривошипно-шатунного механизма.

При ходе поршня вправо в цилиндр засасывается объем жидкости,

где F - площадь поршня; 5 - ход поршня.

При ходе поршня влево этот же объем выталкивается в напорный трубопровод. Таким образом, насос одностороннего действия за один оборот кривошипа совершает один цикл всасывания и один цикл нагнетания (рабочий).

Идеальная подача насоса в этом случае составляет

QcT = FSn, (1.3)

где д - частота вращения кривошипа, мин".

Действительная подача Q меньше идеальной вследствие запаздывания закрывания напорного и всасывающего клапанов, утечек через клапаны, сальниковые и поршневые уплотнения, а также за счет выделения воздуха или газов из перекачиваемой жидкости. Поэтому действительная подача

Q = Tlo6fSn, . (1.4)

где т1об - объемный КПД насоса или коэффициент наполнения.

Величина коэффициента наполнения т1об зависит от размеров насоса и меняется в пределах 0,9-0,99.

Теоретически поршневой насос может развивать любой напор. Однако практически напор ограничивается прочностью отдельных деталей, а также мощностью двигателя, приводящего насос в действие.

Подача поршневого насоса одностороннего действия, подсчитанная по формуле (1.3), представляет собой осредненную по времени величину. Мгновенный объем жидкости, подаваемой насосом, равен площади поршня F, умноженной на скорость его движения о. Поскольку возвратно-поступательное движение поршня осуществляется с помощью кривошипно-шатунного механизма, скорость поршня изменяется от нуля в мертвых положениях кривошипа до максимума в среднем положении. Аналогичным образом меняется во время рабочего хода поршня и подача насоса. В сочетании с полным отсутствием подачи во время цикла всасывания это обстоятельство определяет основной недостаток поршневых насосов одностороннего действия - прерывистую и неравномерную подачу.

Изменение подачи поршневого насоса за один оборот кривошипа можно изобразить графически. Подобные графики дают возможность наглядно представить последовательность процессов нагнетания и всасывания, а также оценить степень неравномерности подачи, т.е. установить, во сколько раз максимальная подача превосходит среднюю.

Согласно теории кривошипно-шатунных механизмов можно считать, что изменение мгновенной скорости движения поршня во времени с достаточной степенью приближения следует синусоидальному закону

и = г со sin а, (1.5)

где г=5/2 - радиус кривошипа; сй = 2лд/60 - угловая скорость;

°=f(0 -yoji поворота кривошипа, представляющий собой функцию времени t. Соответственно мгновенная подача насоса

Q = f у = f г со sin а. (1.6)

Изменение функции (1,6) за время одного оборота кривошипа показано на рис. 1.8,а.

Г"1

- я

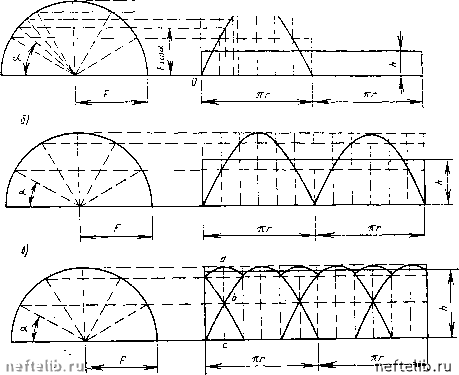

Рис. 1.8. KpiuBbie подачи поршневых насосов

а - односггороинеро действия; б - двустароанего действия; прехпоршневого насоса

Ряс. il.9. Порпшевый насос двустороннего действия

Заменим площадь, ограниченную синусоидой и осью абсцисс графика, площадью равновеликого прямоугольника, построенного на отрезке прямой длиной 2кг. Обе эти площади графически выражают объем жидкости, подаваемой насосом в напорный трубопровод за время одного оборота кривошипа. Высота h прямоугольника, таким образом, будет представлять в принятом масштабе величину средней подачи, а наибольшая высота синусоиды - величину максимальной подачи. Отношение максимальной подачи к средней (степень неравномерности подачи) будет:

QivtaKc f Qcp " h -

Площадь прямоугольника, согласно построению,

2itrh = FS F-2r,
