тате чего сборный коллектор оказывается расположенным значительнс выше насосов (рис. 10.8). Неизбежное при этом увеличение высоты здания станции позволяет применять эту компоновку лишь для заглубленных насосных станций шахтного типа.

Для наземных и частично заглубленных насосных станций более приемлемым оказывается решение, при котором напорный коллектор с задвижками размещается в отдельном помещении, примыкающем к стене здания насосной станции (см. рис. 10.5,6).

Окончательный выбор схемы ко.мпоновки и размещения внутристанционных напорных трубопроводов должен производиться на основе технико-экономического сопоставления всех возможных вариантов.

Скорость движения воды в напорных внутристанционных трубопроводах принимают: 1 - 1,5 м/с для труб диаметром до 250 мм; 1,2-2 м/с для труб диаметром от 300 до 800 мм; 1,8-3 м/с для труб диаметром более 800 мм.

и п п

Ч><ЯХ}--СхНХ-

Рис. 10.7. Схемы (внутристанционных коммуникаций напорных трубопроводов

Во избежание больших гидравлических потерь скорость движения в напорных трубопроводах должна быть, строго говоря, не более 1,5 м/с. Однако для уменьшения диаметра задвижек, что при их большом числе благоприятно сказывается на стоимости внутристанционных коммуникаций, диаметр трубопроводов уменьшают, увеличивая скорость до 3 м/с.

Рис. 10.8. Горизонтальная и вертикальная комяоновки напорных внутристанционных трубопроводов

При выборе расчетных скоростей в рекомендуемом диапазоне необходимо учитывать, что в ряде случаев, например при содержании в воде взвешенных наносов, может оказаться экономически целесообразным увеличить диаметр трубопроводов. Общее правило, которое следует при этом соблюдать, заключается в плавном уменьшении скорости течения воды от напорного патрубка насоса до внешнего напорного трубопровода.

Трубопроводы внутри здания насосной станции обычно прокладывают из стандартных стальных труб с наваренными фланцами для соединения с фасонными частями и арматурой. Наружную поверхность труб после соответствующей подготовки окрашивают. Цвет краски для напорных и всасывающих линий должен быть различным.

60. РАСПОЛОЖЕНИЕ НАСОСНЫХ АГРЕГАТОВ И ОПРЕДЕЛЕНИЕ ОСНОВНЫХ РАЗМЕРОВ ЗДАНИЯ НАСОСНОЙ СТАНЦИИ

Расположение насосных агрегатов и трубопроводов в здании насосной станции должно обеспечивать надежность действия основного и вспомогательного оборудования, а также удобство, простоту и безопасность его обслуживания. Оборудование обычно компонуют исходя из хминимальной протяженности внутристанционных коммуникаций и с учетом возможности расширения станции в будущем.

Схема расположения агрегатов в здании насосной станции целиком и полностью определяется типом, размерами и числом основных насосов, а также формой машинного здания в плане.

Применительно к центробежным насосам с горизонтальным овалом, устанавливаемым в машинном здании н р я м о-угольной формы, наибольшее распространение получили следующие основные схемы расположения агрегатов (рис. 10.9):

а) однорядное расположение агрегатов параллельно продольной оси станции;

б) однорядное расположение агрегатов перпендикулярно продольной •оси станции;

в) однорядное расположение агрегатов под углом к продольной оси станции;

г) двухрядное расположение агрегатов;

д) двухрядное расположение агрегатов в шахматном порядке. Достоинствами однорядного расположения агрегатов параллельно

продольной оси станции (см. рис. Г0.9, а) являются компактность размещения оборудования и небольшая ширина машинного здания. Особенно выгодна эта схема при применении двусторонних насосов, у которых всасывающая и напорная линии располагаются в плоскости, перпендикулярной оси насоса. Недостатком является большая длина здания насосной станции, поэтому применение этой схемы целесообразно при небольшом числе агрегатов. .

К достоинствам второй схемы однорядного расположения агрегатов (см. рис. 10.9, б) следует отнести: компактность размещения оборудования, как и в первой схеме, и значительно меньшую длину машинного здания. Особые преимущества имеет эта схема при применении насосов консольного типа, у которых всасывающая линия подходит к торцу насоса. Однако ширина машинного здания насосной станции при такой схеме расположения несколько увеличивается.

При однорядном расположении насосных агрегатов под углом к продольной оси здания станции (см. рис.- 10.9, в), в известной мере, объединяются достоинства первых двух схем. За счет небольшого, по сравнению со второй схемой, увеличения длины здания можно существенно уменьшить его ширину.

17.S

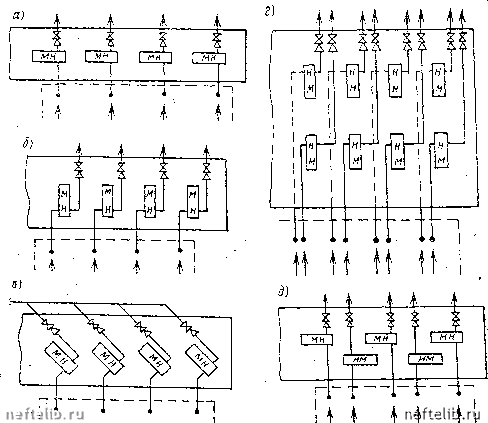

Рис. 10.9. Схемы расположения агрегатов с горизонтальными центробежными насосами

Схема двухрядного расположения агрегатов (см. рис. 10.9, г) находит применение при большом числе агрегатов различного назначения и, следовательно, разных размеров. При таком расположении агрегатов значительно увеличивается пролет здания и усложняется коммуникация трубопроводов.

.Шахматное двухрядное расположение агрегатов (см. рис. 10.9, д) применяется при большом числе крупных агрегатов. Размещение внутристанционных трубопроводов по этой схеме более компактно, чем по предыдущей. Кроме того, значительно сокращается площадь машинного зала, если электродвигатели в одном ряду установить с одной стороны от насосов, а в другом-с другой стороны, что возможно лишь при разном направлении вращения насосов.

Для вертикальных центробежных насосов характерно однорядное расположение агрегатов вдоль продольной оси здания станции. При наличии на напорных трубопроводах большого числа арматуры можно несколько уменьшить ширину -здания за счет, косого присоединения их к сборному коллектору или к внешним напорным водоводам. . На рис. 10:10 показана мощная насосная станция, оборудованная вертикальными насосами большой подачи (Q=5 м/с), установленными в два ряда, что позволяет уменьшить длину здания станции; присоединение двух насосов к одной всасывающей линии значительно упрощает схему внутристанционных коммуникаций и конструкцию водоприемника. Подобное решение может оказаться экономически целесообразным при большом числе агрегатов.
