для рабочих насосов

для специальных противопожарных насосов

3 Qn + S Qmbkc - 3 Qi

Q4 =

где 3 Qn - полный пожарный расход за 3 ч (3 ч - расчетная продолжительность тушения пожара в населенном пункте или на предприятии);

SQaiaKc - суммарный расход в течение 3 ч наибольшего водопотребления (по графику водопотребления); Qi - средняя часовая подача нормально работающих насосов станции I подъема; может приниматься в расчет в том слу- чае, если гарантирована бесперебойная подача воды насосной станцией I подъема; Т - продолжительность пополнения пожарного запаса, устанавливаемая в соответствии с требованиями СНиП 11-31-74.

Максимальный срок восстановления противопожарного запаса воды должен быть не более:

24 ч - в населенных пунктах и на предприятиях пожарной опасности категорий А, Б, :В;

„36 ч - на предприятиях пожарной опасности категорий Г и Д; ""74 ч - .в сельских населенных пунктах и сельскохозяйственных про-изводственных комплексах.

Для промышленных предприятий с пожарными расходами воды на наружное пожаротушение 20 л/с и менее допускается увеличивать время восстановления противопожарного запаса воды: для производств категории В - до 36 ч, для производств категорий Г и Д - до 48 ч. .

При недостаточности дебита источника для пополнения противопожарного запаса воды можно увеличить время восстановления запаса и соответственно запас воды в резервуаре.

•Дополнительный-объем противопожарного запаса воды при удлинении времени его восстановления надлежит определять по формуле >

где Q - необходимый объем противопожарного запаса воды;

К - отношение принятого времени восстановления противопожарного запаса воды к требующемуся. Насосные станции I подъема, получающие воду из артезианских скважин, обычно рассчитывают на круглосуточную работу при максимальном суточном расходе. Для подачи дополнительного количества воды во время пополнения израсходованного неприкосновенного пожарного запаса должны быть предусмотрены резервные скважины с полным комплектом оборудования. Лишь при крайне незначительном относительном количестве воды, требуемой для пополнения пожарного запаса, подачу воды из скважины рассчитывают на форсированный режим во время пополнения этого запаса. В любом случае необходимо технико-экономическое обоснование принятого варианта восстановления неприкосновенного противопожарного запаса воды в резервуарах.

§ 51. РАСЧЕТ РЕЖИМА РАБОТЫ НАСОСНЫХ СТАНЦИЙ П ПОДЪЕМА

Насосы II подъема подают воду непосредственно в сеть потребителя, и поэтому подачу насосной станции II подъема определяют в зависимости от режима водопотребления населенного пункта.

График режихма работы насосной станции II подъема принимают из условия максимального приближения его к графику водопотребления, но это не значит, что графики должны в точности совпадать. Водопот-ребление в системах водоснабжения весьма неравномерно, поэтому, если мы примем режим подачи воды насосами, в точности , соответствующим режиму водопотребления, потребуется очень часто включать и выключать насосные агрегаты, что чрезвычайно усложнит эксплуатацию насосных станций.

При подаче воды насосами II подъема, большей водопотребления, избыток воды поступает в аккумулирующую емкость. В часы, когда во-допотребление превышает подачу, недостающее количество воды поступает в сеть из аккумулирующей емкости. Следовательно, чем больше разность между подачей и потреблением в-оды, тем больше чолжна быть аккумулирующая емкость.

При определении подачи насосной станции II подъема необходимо найти оптимальный вариант режима работы насосной станции - минимальная аккумулирующая емкость и наименьшая частота включения насосных агрегатов. Работу насосной станции принимают двух- или трехступенчатой (ступенчатой называется работа различного числа насосов в разные часы суток).

Равномерный режим работы насосов рекомендуется для систем водоснабжения с подачей не более 15 тыс. м в сутки, так как при большей подаче потребуются большие аккумулирующие емкости. При ступенчатой работе насосной станции объем аккумулирующей емкости принимают 2,5-6%, при равномерной - 8-И5% суточной подачи станции. Следовательно, режим работы насосной станции II подъема в значительной степени зависит от вместимости принятой аккумулирующей емкости. При выборе объема напорных аккумуляторов рекомендуется принимать типовые проекты водонапорных башен.

Определение подачи и выбор режима работы насосной станции удоб-, но производить по табл. 9.1 или по совмещенному графику водопотребления и подачи насосной станции II подъема (рис. 9.1).

В табл. 9.1 приведены примеры равномерной и ступенчатой работы насосов при наличии в системе водопровода водонапорной башни, при коэффициенте часовой неравномерности водопотребления 1,35. Регулирующая вместимость равна максимальному остатку в баке. При получении отрицательных и положительных величин регулирующая вместимость равна сумме абсолютных величин максимальной отрицательной •я максимальной положительной. При равномерной круглосуточной работе насосов регулирующая вместимость бака по табл. 9.1 составила W=6,9S% максимального суточного расхода; при ступенчатой работе насосов W - 2,S% максимального суточного расхода. По III варианту

/о 20 22

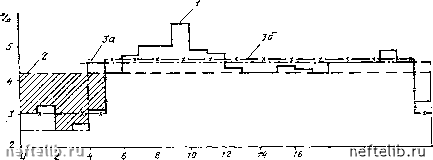

-Рис. 9.1. Оовмещенный график водопот.реблекия, равномерной и ступенчатой подачи воды наеосной станцией

ТАБЛИЦА 9

СЛ .О

ВОДОПОТРЕБЛЕНИЕ И РЕЖИМ РАБОТЫ НАСОСОВ

1,17 0,97 1,67 1,57 0,67 0,07

0,07 0,07

0.06

7,18

.33 .73 .73 .43 ,73 .53 .23

.23 .14

"4 .34

0.64 0.44

7.18

2.03 3

4,67

6,24

6.91

6.98

6.65

5,92

5.19

3,76

3,03

2.27

2.32

2.41

2,18

2.04

1.76

1.42

1.08

0.44

0.86

2.5 2,5 2.5 2.5 4.5 4.5 4,5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4,5 4.5 4.5 4.5 4.5 4.5 4.5

0.1 0.4 0.4 0,1 0.2 0.4

0.5 0.7

0.4 0,4 1.1 0,4 0.2

0.3 0.1

1.9 1.2 1 .2 1,1 2.1 2.5 2.5 2.1 1,7 0,6 0,2

0.5 0,9 1

1,2 1.6 1,6 1,6 1,6 1,3 1,2 2,4

3 3 3 3 3

4.55

4,55

4.55

4,55

4.55

4.55

4,55

4.55

4,55

4.55

4.55

4.55

4.55

4,55

4.55

4,55

0,5 0,4

0,5 0,1

0,15 0,45 0.45 0,15 0.25 0.45 0.05 0.05 0.05

3.55

0.35 0.35 1,05 0.35 0.15

0,25 0.05 0.3

3.55

-0.2

+0.3

+0.7

+0,2

+0,7

+ 0.8

+ 0.45

+0,1

-0,95

- 1,3

- 1.45

- 1,3 -0,85 -0,4 -0.25

+0.45

+0,5

+0,55

+0.6

-0,35

-0,3
