достигается за счет устройства внутреннего каркаса, состоящего из балок и диафрагм.

Вода от водозаборного сооружения подводится - к каждому насосу индивидуальным всасывающим трубопроводом диаметром 1600 мм. Поскольку насосы установлены с подпором, трубопроводы оборудованы плоскими задвижками. Напорная линия каждого насоса диаметром 1000 мм присоединена к сборному коллектору диаметром 2200 мм, который для уменьшения площади насосного помещения вынесен за его пределы и поднят вверх на 15,85 м от рабочих колес насосов. На гори-

12.5?

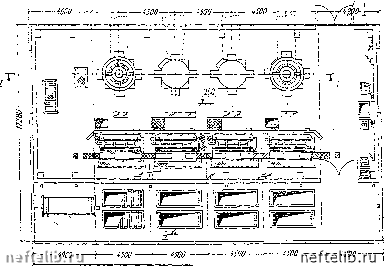

План (Д-Ш

27800

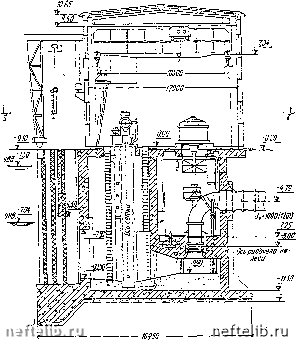

Рнс. 10.24. Типовая насосная станция I подъема, оборудованная осевыми насосами 192

зонтальных участках напорных трубопроводов установлены два затвора: рабочий - шарового типа и аварийно-ремонтный - дисковый.

Здание станции оборудовано мостовым краном с крюками грузоподъемностью 40 и 10 т. Монтажная плошадка расположена в центре здания на отметке +12,5 м. Для доставки оборудования на монтажную площадку с поверхности земли (отметка +21) проложен транспортный путь.

Типовая конструкция насосной станции I подъема совмещенного типа,, оборудованной вертикальными осевыми поворотно-лопастными насосами (разработанная институтом Теплоэлектропроект), изображена на. рис. 10.24.

В рассматриваемом варианте станция оборудована четырьмя насосами ОП2-87 подачей 9000 м/ч каждый при напоре 16 м. При необходимости на станции без существенного изменения конструкций могут быть установлены более мощные насосы диаметром рабочего колеса 110 см. В качестве привода насосов используются асинхронные двухскоростные (600 и 500 мин-) электродвигатели с короткозамкнутым ротором мощностью 500/300 кВт, напряжением 6000 В.

Водоприемник станции разбит на отдельные самостоятельные секции соответственно числу насосов. Вода в водоприемные камеры поступает через прямоугольные окна, оборудованные решетками для грубой очистки. Внутри камер установлены вращающиеся сетки с лобовым подводом воды.

Подземная часть здания станции выполнена из железобетона с использованием сборных элементов. Опорные конструкции электродвигателей- ребристого типа.

Верхнее строение станции - каркасной- конструкции. Машинное здание оборудовано электрическим мостовым краном грузоподъемностью 10 т. Водоприемник обслуживается полукозловым краном с устройством для очистки решеток.

§ 64. НАСОСНЫЕ СТАНЦИИ II ПОДЪЕМА

В,зависимости от топографических условий и высотного расположения резервуаров чистой воды насосные станции II подъема могут быть незат луб ленными, когда пол машинного здания располагается на отметке планировки площадки, и частично заглубленными, когда пол машинного зала располагается ниже поверхности земли, если требуется, чтобы установленные в нем насосы находились под заливом.

При хозяйственно-питьевом водоснабжении насосные станции П подъема обычно устраивают в непосредственной близости к очистным сооружениям. Вода забирается насосами непосредственно из резервуаров чистой воды. Все это вместе взятое обоусловливает значительно более простые, по сравнению с насосными станциями I подъема, строительные конструкции и, следовательно, меньшую стоимость станций II подъема.

На рис. 10.25 показана типовая водопроводная насосная станция 11 подъема, оборудованная моноблочными центробежными насосами типа КМ подачей до 360 мч. Насосные станции такого типа характерны для схем водоснабжения небольших населенных пунктов и промышленных предприятий. Они могут быть использованы также в качестве станций подкачки.

Здание насосной станции представляет собой одноэтажное строение с частично заглубленным машинным залом. Стены верхнего строения кирпичные. Подземная часть может быть выполнена в двух вариантах: из бутобетона или из сборных фундаментных блоков. Покрытие здания- из железобетонных предварительно-напряженных крупнопанельных плит.

7 Зак. &21 193

Подача насосной станции может быть различной в зависимости от марки установленных насосов без изменения размеров здания. На рис. 10.25 показан вариант с установкой пяти насосов 6КМ8, из которых три являются рабочими, а два-ложарными.

Вода к насосам подводится двумя водоводами и подается в распределительную сеть двумя напорными трубопроводами. Схема переключения насосов коллекторная. Оба коллектора (и всасывающий и наиор-ный) расположены внутри здания станции. Bee насосные агрегаты взаимозаменяемы и могут работать в режиме подачи хозяйственно-питьевого и противопожарного расхода.

Для откачки дренажных вод установлен насос НЦС-3. Монтаж и демонтаж оборудования производится с помощью подвесной кран-балки. Вентиляция машинного зала естественная; отопление принято от внешних источников или электрическое.

Электроснабжение насосной станции предусмотрено от двух независимых источников питания напряжением 380/220 В..

Работа хозяйственно-питьевых и дренажных насосов автоматизирована. Управление пожарными насосами дистанционное из диспетчерского пункта.

На рис: 10.26 показана насосная станция II подъема, оборудованная четырьмя насосами 12НДс-60. Ширина машинного здания 12 м, длина заглубленной части 18 м, высота над поверхностью земли 5,4 м. Пол насосного помещения заглублен на 2,4 м.

Вода к насосам подводится индивидуальными всасывающими трубами. На напорной линии устроен сборный коллектор, от которого отходят два-напорных трубопровода. Расходомеры типа сопла Вентури установлены на напорных трубопроводах в колодцах, расположенных на расстоянии 10 м от станции.

Для монтажа оборудования и ремонтных работ здание станции оснащено однобалочным мостовым краном с ручным управлением.

В торце здания станции размещаются помещения силовых трансформаторов, распределительных устройств, электрощитового хозяйства, подсобные помещения и санитарный узел.

Рис. 10.25. Типовая типа КМ

водопроводная станция II подъема, оборудованная насосами

асгерская; 4-помещение РУ; всасывающие трубогароводы, d=20G мм;

сеть)
