ж лзп

ч лзп Ml mNz ч юпм1 muz

Рис. 12.3. Прини,и1пиальные схе.мы электрических соединевнй насосных стаииий

/ - электродвигатель; 2 - силовой трансформатор; 3 - масляный выключатель: 4 - разъединитель; о - шины высокого [Напряжения; 6 - шины низкого (напряжения

трических соединений -водопроводной насосной станции первото класса надежности действия с приводными электродвигателями низкого напряжения. Как видно из этой схемы, электрическая энергия подводится через разъединитель к шинам высокого напряжения от двух независимых источников питания. От шин высокого напряжения электрический ток через разъединители и масляные выключатели подается к силовым-трансформаторам, а от них - к шинам низкого напряжения, к которым, в свою очередь, присоединены укрупненные блоки групп электродвигателей.

Шины высокого и низкого напряжения с помощью разъединителей разделены на секции, что позволяет производить осмотр и ремонт электрического оборудования схемы и обеспечивает питание каждого электродвигателя от любого силового трансформатора и источника электроэнергии. При необходимости дальнейшее повышение надежности электропитания насосной станции может быть достигнуто дублированием одинарной системы шин.

На рис. 12.5 приведена схема электрических соединений аналогичной насосной станции, оборудованной электродвигателями высокого напряжения. Электрическая энергия от ЛЭП через разъединители и масляные выключатели подается на шины высокого напряжения, к которым надлежащим образом присоединены электродвигатели насосов. Отсутствие промежуточной трансформации энергии значительно упрощает схему и удешевляет строительство станции. При этом следует, однако, иметь в виду, что стоимость электродвигателей и их масса возрастают с увели-

юпт лзпыг

Рис. 12.5. Схема электрических соединений насосной станции с двигателями высокого напряжения

Рис. 12.4. Схема электрических соединений насоснон станции с двигателями низкого напряжения

чением напряжения. Ремонт электродвигателей высокого напряжения из-за большого количества изоляции также является более сложным к дорогим.

Для простоты изображения -схемы электрических соединений на рис. 12.3-12.5 приведены в однолинейном начертании. Фактически же каждая линия соединений, установленный на ней масляный выключатель й все остальные элементы утрачиваются по числу фаз.

§ 79. ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ И РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

Силовые трансформаторы со всей аппаратурой, обеспечивающей -лк нормальную эксплуатацию, образуют трансформаторную подстанцию (ТП), а оборудование, предназначенное для приема и распределения

St-IOxS

jooo

ssqo

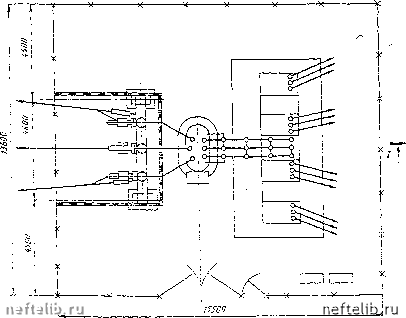

Рис. 12.5. Понизительная трансформаторная подстанция открытого типа 256

электрической энергии, входит в состав распределительных устройств-(РУ).

В зависимости от напряжения линии электропередачи (ЛЭП), мощности и назначения насосной станции по своему конструктивному выполнению трансформаторные подстанции могут быть:

открытые отдельно стоящие или прил1ыкающие к зданию насосной станции;

закрытые отдельно стоящие, пристроенные к зданию насосной станции или же встроенные в него;

столбовые, все оборудование которых устанавливается открыто на специальных конструкциях или на опорах ЛЭП.

Открытые отдельно стоящие ТП характерны для крупных насосных станций о большой суммарной мощностью электродвигателей и питанием от ЛЭП напряжением 35 кВ и выше. Такие трансформаторные подстанции представляют собой сложные сооружения, проектирование и строительство которых является предметом ряда са.мостоятельных дисциплин. В качестве примера на рис. 12.6 показано типовое решение понизительной ТП напряжением 35 кВ с одним трансформатором, питаемым ответвлением от одной линии. Для защиты трансфор--матора со стороны высокого напряжения установлены разъединители и плавкие предохранители. Питание РУ низкого напряжения осуществляется через масляные выключатели.

Открытые ТП, примыкающие к зданию насосной станции, принципиально не отличаются от отдельно стоящих, но обладают по сравнению с ними преимуществами, заключающимися главным образом в экономии производственных площадей и в некотором уменьшении стоимости строительной части.

Закрытое размещение силовых трансформаторов насосных станций экономически оправдано при напряжении ЛЭП до 10 кВ включительно. На рис. 12.7 даны примеры выполнения отдельно стоящих типовых ТП напряжением 6-10 кВ, разработанных ГПИ Тяжпромэлектропроект. Трансфор.ма-торы установлены в отдельных камерах с выходом наружу. Помещение вспомогательной электроаппаратуры отделено несгораемой стеной и имеет самостоятельный вход. Трансформаторы выкатывают из ка.мер широкой (рис. 12.7, а) или узкой (рис. 12.7, б) стороной в зависимости от общей ком- Рис. 12.7. Отдельно стоящие закры-поновки подстанции. Строительные тые трансформаторные станции

конструкции здания ТП определяются а - од.нсугр.а.нсфор.мат»рная подстанция 6-

„„„„„„ 10 кВ, 100 кВ-А с ВОЧДУШНЫ.М вводом; о-

»1С(.,1НЫМИ условиями. двухтрансформаторная подстанция 6-

ЗаКПЫТЫР TwnriRWP ппггртпиттми ллп, >° 2(180-320) кВ-А с самостоятельны-

оалрьиые типовые подстанции мо- м,н кабельными в;водамн
