Вода забирается из сети водопровода низкого напора и подается в сеть высокого напора двумя трубопроводами диаметром по Д50 мм. Схема -переключения коллекторная с размещением низконанорного и высоконапорного коллекторов в здании иасосной станции. Все внутри-станционные трубопроводы уложены в .кирпичных каналах под уровнем пола.

На рис. 10.33 в качестве примера станции подкачки па открытом канале показан продольный разрез одной из двадцати двух насосных станций канала Иртыш - Караганда. -В состав узла помимо подводящего и отводящего участков канала входят: здание насосной станции, шешние напорные трубопроводы, водовыпуск с сопрягающими устрой-• ствами и открытая понизительная подстанция.

Насосная станция рассчитана на установку четырех агрегатов, состоящих из вертикального осевого поворотно-лопастного насоса ОПЮ-185 или 0П11-185 и непосредственно соединенного с ним синхронного вертикального электродвигателя ВДС-325/44-18 мощностью 5000 кВт и напряжением 6000 В.

Для облегчения здания станции его конструкция решена в виде свободно стоящего в воде тонкостенного цилиндра диаметром 18 хМ и высотой 15 м, разделенного междуэтажными перекрытиями с несущим стояком в центре. Оригинальная конструкция станции разработана институтом Гидропроект, а всесторонняя проверка и обоанование строительных конструкций проведены в МИСИ им. В. В. Куйбышева.

Отверстия всасывающих труб насосов перекрываются съемными решетками. При осмотре и ремонте насоса решетки заменяются устанавливаемыми в тех же пазах плоскими скользящими металлическими затворами. Затворы и решетки обслуживаются тельфером грузоподъемностью 5 т, который передвигается по кольцевому рельсовому пути,-закрепленному на консолях опорнььх колонн верхнего строения.

Верхнее строение здания насосной станции представляет собой за- • крытое помещение - машинный зал над электродвигателями насосов.. Мапгйнный зал оборудован мостовым полноповоротным электрическим краном грузоподъемностью 20/5 т специальной конструкции. Каркас верхнего строения железобетонный, жестко заделанный в конструкции подводной части.-Покрытие здания вантовое, свободно опертое, что наиболее отвечает динамическим нагрузкам. Заполнение стен - керамзито-бетонные панели и стеклоблоки.

Напорные трубопроводы, индивидуальные для каждого насоса, выполнены из металлических обечаек с усиленной антикоррозионной изоляцией. Диаметр трубопровода 2600 м.м. Водовыпуск - сифонного типа с клапанами срыва вакуума. Число сифонов равно числу насосов.

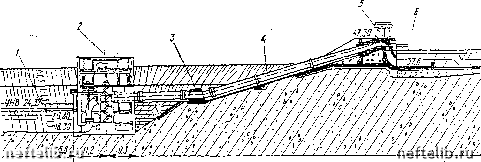

Рис. 10.33. Насосная станция канала Иртыш - Караганда

1 - аванкаткара; 2 - здание .насосной стаяцин; 3 - анкеоэяая опора: 4 - напорный трубопровод; 5 яодювылусяснвв сооружение; 6-яашоряый бассейн

§ 67. ЦИРКУЛЯЦИОННЫЕ НАСОСНЫЕ СТАНЦИИ

Циркуляционные наСОСНые станции схем водоснабжения промышленных предориятий предназначены главным образом для подачи воды в охлаждающие устройства различных технологических установок (конденсаторы паровых турбин, холодильники доменных и мартеновских печей, .прокатных станов и т. п.). Тип и ч;исло насосав, компоновка трубопроводов цир;куляционной насосной станции зависят в первую очередь от принятой системы водоснабжения (прямоточная или оборотная) и вида водоохладительных сооружений.

Все циркуляционные насосные станции, подающие воду на технологические нужды, относятся к станциям первого класса надежности действия. Перерывы в их работе, даже самые кратковременные, ни при каких обстоятельствах не могут бьггь допущены. Бесперебойная работа станций достигается соответствующим резервом оборудования, дублированием системы энергоснабжения, всасьгвающих и напорных коммуникаций, а также установкой насосов под заливом. В связи с послед-

if3ao

8350

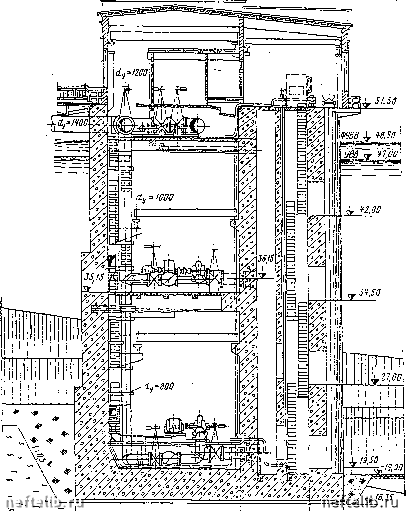

Рис. 10.34. Циркуляционная: насосная станция системы оборотного водоснабжения горно-обогатительного комбината

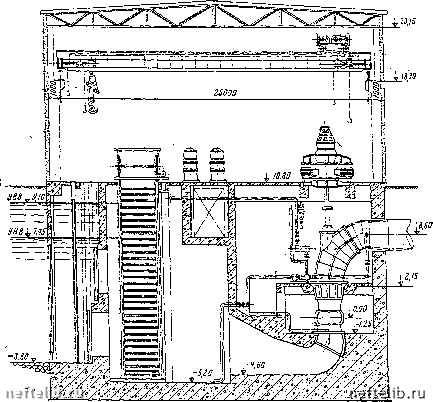

Рис. 10.35. Циркуляционная насосная станция системыпрямоточного водоснабжения мощной ГРЭС

НИ1М обстоятельствам цир1куляциоН1Ные .насосные станции в большинстве случаев строят заглубленными с подземным размещением насосного помещения. i

Количество воды, необходимое для охлаждения технологического оборудования, находится в прямой зависимости от ее первоначальной температуры. Чем выше температура воды, тем больше ее нужно, и наоборот. Поэтому число агрегатов, их подачу, тип .насосов и приводных электродвигателей следует выбирать о учетом изменения температуры воды в пределах годового цикла. При колебаниях температуры воды необходимо .изменять суммарную подачу станции путем включения различного числа насосов и переходить на .другую частоту вращения или на другой угол установки лопастей рабочего колеса (у осевых насосов).

На рис. 10.34 показана разработанная ГПИ Союзводоканалпроект циркуляционная насосная станция системы оборот.ного водоснабжения горно-обогатительного комбината, .использующей в качестве охладителя водохранилище с большой (до 23 м) амплитудой колебания горизонтов воды.

Подводная часть здания насосной станции разбита по высоте на два яруса, на каждом из которых расположены насосные агрегаты. Такая компоновка оборудования позволяет забирать насосами необходимое количество охлаждающей воды с различных глубин в зависимости от температуры воздуха. Кроме того, двухъярусное размещение насосов сокращает размеры подводной части станции в плане на 40% (по сравнению с обычно применяемыми решениями одноярусного располи-
