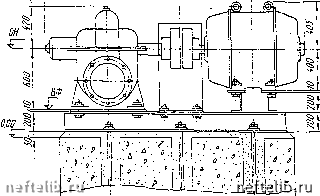

Рис. 9.8. Устанавка .насоса Г2НДс на фундаменте •

Из всех подсчитанных таким образом отметок оси насоса выбирают минимальную и по ней определяют отметку фундамента.

Отметка верха фундамента определяется по формуле (рис. 9.8)

уВФ = уОН -йн,

где Лн - высота насоса от оси до лап; принимают по размерам, указанным в паспорте или в каталоге насосов.

Высоту фундамента .над уровнем чистого пола назначают в зависимости от удобства монтажа всасывающих и напорных трубопроводв, но не менее 150-з;О0.мм Кроме того, следует учитывать условия прочности, чтобы обеспечить передачу всех усилий (крутящего момента, инерционных сил и вибрации) от насоса к массе фундамента.

Ширину и длину фундамента принимают равной ширине и длине фундаментной плиты насоса плюс 50-Г50 мм.

§ 56. ОПРЕДЕЛЕНИЕ мощности ПРИВОДНОГО ДВИГАТЕЛЯ

Исходными данными для определения требуемой мощности электродвигателя являются секундная подача насоса Q, м/с, и напор Я, м. Подачу и напор насоса принимают по режимной точке работы системы «насосы - водоводы -сеть» или «насосы - водоводы» (см. рис. 4.5),

Мощность на валу насоса обычно указывают в паспорте насоса или в каталоге. Ее величина, взятая с запасом, соответствует подаче и напору для предельных точек рабочей части характеристики данного типа насоса.

Однако не всегд,а расчетные параметры подачи и напора совпадают с параметрами характеристики Q-Я. В этих случаях возникает необходимость в определении мощности на валу насоса и требуемой мощности приводного двигателя.

Мощность насоса, кВт, определяется по формуле

где - КПД насоса при работе в данном режиме.

Мощность приводного двигателя насоса, кВт, принимают больше •мощности, потребляемой насосом, на случай перегрузок от неучтенных условий работы:

при непосредственном соединении вала насоса с валом электродвигателя

102 Лн

при соединении приводного двигателя насоса через промежуточную -передачу

тде -Ппр - КПД передачи, принимаемый по паспорту.

В соответствии с ГОСТ 12878-67 коэффициент запаса мощности принимают в зависимости от мощности на валу насоса:

Ко1зффициент запаса мощности зависит также от соотношения мощности на валу насоса при расчетных подаче и напорс-Н ближайшей мощности изготовляемого отечественной электропромышленностью двигателя, паспортные данные которого соответствуют условиям работы насосного агрегата.

При определении мощности на валу насоса подачу насоса обычно тгринимают наибольшую из рассматриваемых режимов работы насосной станции.

Насосные станции I подъема, как правило, работают круглосуточно, 3 относительно постоянном режиме, и Q расчетное принимают:

Q = QzIn,

де Qc - среднесекундный расход в дни максимального водопотребления;

п - число рабочих насосных агрегатов. Полный.напор насосов определяют из условия минимального расчетного уровня воды в источнике водоснабжения, который может изменять-ся как по сезонам года, так и в отдельные годы.

В связи с этим на насосной станции I подъема необходимо проводить -анализ изменения режима работы насосных агрегатов при сезонных колебаниях уровня воды в источнике. Повышение уровня воды в водоеме в наводки приводит к уменьшению требуемого статического напора и как следствие этого к увеличению подачи воды насосными агрегатами и, следовательно, к увеличению потребляемой мощности. Если электродвигатель не рассчитан на увеличение потребляемой мощности, то он "будет работать с перегрузкой и весьма часто выключаться из работы защитной автоматикой. Однако, если мощность двигателя принять на подачу воды в пиковый момент паводка, который продолжается незначительное время и имеет небольшую повторяемость, двигатель в остальное время будет работать с недогрузкой, что вызовет понижение созф и КПД двигателя. Следовательно, электродвигатель нужно подбирать из расчета требуемой мощности при подаче среднесекундного расчетного расхода и предусматривать мероприятия по его защите от перегрузки. •Окончательное решение о выборе мощности электродвигателя принимается на основании анализа конкретных местных условий (частота

повторяемости и продолжительность паводка, амплитуда колебаний, уровня и т. д.).

На насосных станциях И подъема,-работающих но ступенчатому режиму, Q принимают по режиму максимальной подачи насоса в систему. Обычно эту подачу принимают при одиночной работе насоса, так как известно, что Qi > Qi+n/2 > Qi+ii+iii/3 (см. § 21).

Если хозяйственные насосы одновременно являются и противопожарными, необходимо учесть режим работы насосов при пожаротушении, так как при снижении требуемого напора при пожаротушении подача насосов увеличится, что приведет к повышению потребляемой мощности электродвигателя.

При выборе электродвигателя к насосам необходимо знать мощность, частоту вращения, напряжение в питающей сети, тип и исполнение д-ви-гателя.

Каждый двигатель независимо от его типа характеризуется номинальными данными. Номинальный режим двигателя соответствует максимальному КПД и удовлетворяет установленным нормам и требовани-, ям в отношении нагрева, коэффициента мощности (созф), электрической прочности и т. д. Поэтому при подборе электродвигателя необходима стремиться подобрать мощность двигателя как можно ближе к номинальной.

ГЛАВА 10.

ВОДОПРОВОДНЫЕ НАСОСНЫЕ СТАНЦИИ

§ 57. СПЕЦИФИЧЕСКИЕ ОСОБЕННОСТИ ВОДОПРОВОДНЫХ НАСОСНЫХ СТАНЦИЙ

Общие технологические требования к насосным станциям систем водоснабжения и канализации, а также принципиальные схемы компоновки, типы и конструкции сооружений были описаны ранее в главе 7. Здесь мы рассмотрим характерные особенности, которые присущи водопроводным насосным станциям и во многом определяют состав их основного и вспомогательного оборудования, схему коммуникаций всасывающих и напорных трубопроводов, конструкции подземной и наземной части," а следовательно, и стоимость строительства и эксплуатации станции.

Прежде всего по роду обслуживаемых объектов принято различать: а) насосные станции, подающие воду на хозяйственно-питьевые нужды, в частности насосные станции городских водопроводов; б) насосные станции, подающие воду для нужд производства, (промышленные предприятия, тепловые и атомные электростанции, предприятия железнодорожного транспорта и т.д.). Следует отметить, что в ряде случаев возможно совмещение функций; так, на станциях, подающих воду для нужд производства, могут быть установлены и насосы, подающие хозяйственно-питьевую воду.

Кроме того, в зависимости от класса надежности действия устанавливается гарантийная степень бесперебойности работы насосной станции, что в первую очередь определяет необходимость резерва ее оборудования. Питание приводных электродвигателей насосных станций первого класса надежности действия необходимо осуществлять от двух независимых источников электроэнергии. Возможным решением является также и такое, при котором для ряда рабочих насосов дополнительно к электродвигателям устанавливают паровые турбины или двигатели внутреннего сгорания, автоматически включающиеся в работу в момент прекращения подачи электрического тока.
