работы насосной станции регулирующая вместимость W=2,25% максимального суточного расхода. Анализ ступенчатых режимов работы насосной станции по II и III вариантам показывает, что при II варианте поступление воды в бак водонапорной бащни происходит в основном в дневные часы, т. е когда в городе расходуется наибольшее количество воды и водопроводная сеть в напряженный момент работы должна пропускать транзитный расход воды в башню. В III варианте ступенчатой работы насосной станции регулирующая вместимость уменьшается. Сокращается часовое поступление воды в бак и из бака, т. е. соединительные водоводы «башня - сеть» будут рассчитываться на меньший расход и, следовательно, можно принять трубы меньшего диаметра.

Общее количество воды, поступающее в бак водонапорной башни за сутки при режиме работы насосной станции по II варианту, равно 4,2% максн.мального суточного; при режиме работы по III варианту поступление воды в башню уменьшается до 3,55%, что позволяет сократить эксплуатационные расходы, так как напоры при подаче воды в сеть меньше, чем при подаче воды в бак водонапорной башни.

Окончательный выбор режима работы насосной станции устанавливается на основании технико-экономического расчета конкурирующих вариантов с учетом местных условий. Например, на маленьких поселковых водопроводах бак водонапорной башни заполня-?тся в дневную смену, а затем в вечерние и ночные часы расходуется созданный запас воды. Это приводит к увеличению вместимости бака, но позволяет сократить дежурный персонал и принять работу насосной станции в одну • смену. При применении автоматизированного управления при том же дежурном персонале можно перейти на круглосуточную работу насосной станции и уменьшить вместимость бака башни, но увеличатся капитальные затраты на автоматизированное управление насосными агрегатами.

На рис. 9.1 показан совмещенный график ступенчатого водопотребления и работы насосов (равномерной и ступенчатой) для I (линия 2), II (линия За) и III (линия 36) вариантов по табл. 9.1. Регулирующая вместимость определяется наибольшей из отдельных площадей, образуемых линией работы насосов и линией водопотребления 1 [например, при равномерной работе насосов - заштрихованная площадь (от 23 до 5 ч), равная приблизительно 7% (по таблице 6,98%)].

Для определения режима работы насосов и вместимости бака водонапорной башни удобнее пользоваться интегральным графиком. Ординаты интегральных графиков дают суммарное количество воды, поданной с начала суток до каждого рассматриваемого часа.-На рис. 9.2 приведен интегральный график водопотребления (линия 1), совмещенный с интегральными графиками подачи воды насосной станцией II подъема при равномерном (линия 2) и ступенчатом (линии За, 36) режиме, соответствующем расчету по табл. 9.1. Тангенс угла наклона интегральной кривой к оси абсцисс характеризует интенсивность расходования и подачи воды за соответствующий промежуток времени. .

Подача воды насосами представлена ломаной линией, точки излома которой соответствуют моментам из.менения подачи воды насосной станцией, т. е. моментам пуска или остановки отдельных насосных агрегатов.

Требуемую аккумулирующую емкость определяют по интегральному графику как сумму абсолютных величин максимальной положительной и максимальной отрицательной разностей ординат кривых подачи и водопотребления. Например, при неравномерной работе насосов вместимость бака составит -f0,8-f ( -1,45) =2,25%, при ступенчатой - 2,5%. Если кривую подачи (линию 2) сдвинуть вдоль оси абсцисс влево таким образом, чтобы она стала касательной к наиболее выпуклой части кривой потребления (точка А), то разности ординат линий 1 и 2 будут од-

ного знака, а максимальная разность ординат даст расчетную величину регулирующей вместимости.

Анализ режимов работы насосных станций показывает, что при ступенчатой работе возможны значительное уменьшение вместимости бака водонапорной башни и некоторое снижение требуемой полной высоты подъема воды насосами за счет меньшей высоты бака. Как видно из приведенного примера, при ступенчатой работе насосов вместимость бака водонапорной башни может быть значительно (почти, в 3 раза) меньше, чем при равномерной работе, но зато увеличивается площадь насосной станции вследствие установки большего числа насосов (хотя и меньшей

ia Vz « IS IS zo ZZ Ч

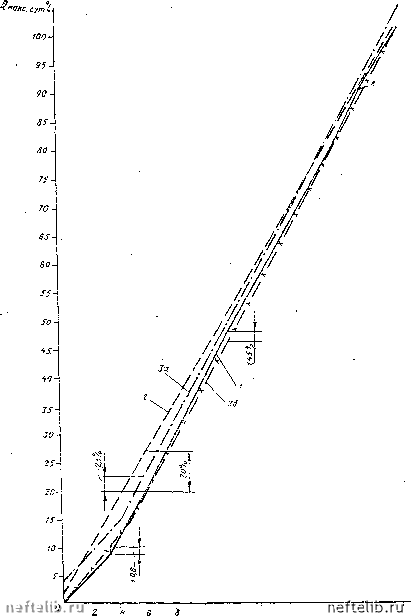

Рис. 9.2. Интегральный график водопотребления, равномерной и ступенчатой подачн воды насосной станци.ей

подачи) и вместимость подземных- резервуаров, .поскольку станция I подъема обычно работает равномерно.

В ряде случаев увеличивается и диаметр водоводов, так как при ступенчатой работе они должны быть рассчитаны на пропуск большего количества воды, чем при равномерной. Практика проектирования и эксплуатации систем водоснабжения показывает, что для малых водопроводов обычно выгодна равномерная работа насосов, для больших - ступенчатая, для средних водопроводов, чем больше длина водоводов, тем выгоднее равномерная работа.

52. ОСОБЕННОСТИ ВОДОХОЗЯЙСТВЕННЫХ РАСЧЕТОВ ПРОМЫШЛЕННЫХ НАСОСНЫХ СТАНЦИЙ

На промышленных предприятиях водопотребление в течение суток может быть равномерное и неравномерное.

При равномерном водопотреблении насосы подбирают с расчетом на равномерную подачу воды (подача насоса равна 4,17% суточного расхода). Необходимость в устройстве водонапорной башни отпадает, поскольку требуемый расход воды обеспечивается насосами. В некоторых случаях, исходя из специфических требований отдельных производств, может быть предусмотрено устройство водонапорной башни с некоторым аварийным запасом воды.

На рис. 9.3 показан график неравномерного водопотребления (линия 1) промышленным предприятием по часам суток: 5- з первую смену водопотребление равно 2,5% в час, во вторую смену - 6%, в третью смену - 4%. Если принять в данном случае ступенчатую работу насо-

Рис. 9.3. График водолотреблейия промыш- з лешым првдпр-иятием -1-----

Q -2 S 8 10 t2 П IS 18 20 22 ч

СОВ (линия 2), ТО ДЛЯ работы в первую смену должен быть подобран насос подачей 2,2% в час, во вторую смену будет работать этот же насос и насос подачей 4,25%; Суммарная подача воды этими насосами с уче-. том параллельной их работы будет равна 6,05%; в третью смену насос подачей 2,2% должен быть отключен и будет работать только второй насос подачей 4,25%. Вместимость бака водонапорной башни будет (6,05-6) 8-f (4,25-4).8=2,4%.

Если для данного графика водопотребления принять равномерную работу насосов (линия 5), то при их подаче 4Д7% в час потребуется создать запас воды. Вместимость бака водонапорной башни будет равна (6-4,17) 8=44,67% суточного расхода.

§ 53. ОПРЕДЕЛЕНИЕ РАСЧЕТНОГО НАПОРА Определение расчетного напора насосов 1 подъема

Требуемый напор насосов станции I подъема определяют в соответствии с принятой схемой ее подачи.

При подаче воды на очистные сооружения (рис. 9.4) полную высоту подъема насосов, м, определяют по формуле

= СТ + Ш. ВС + ш. н + 1

где Яст = Яз-ЬЯг.н - статический напор, т.е. разность отметок уровней воды в источнике и в смесителе;
