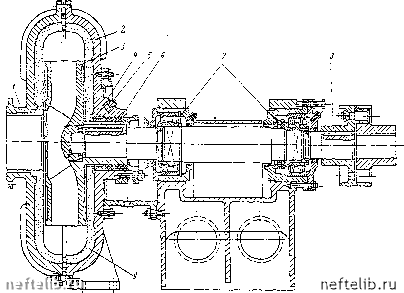

•Рнс. 6.2. Насос типа ГрК

/, 5-передан я я и аащдаяя полокяяы (юордуса; 3-.рабочее колесо; 4-кольцо гвдроуплоттяеиия саль-яика,; 5 -подвод чистой воды; 5 -сальник; 7 - подшипники; 8 - муфта; 9 - корундовое покрытие

Для предохранения крышек грунтовых насосов от истирания абразивным транспортируемым материалом между крышками и рабочим колесом устанавливают бронедиски толщиной 25 мм. Кроме того, в это пространство подводится промывная вода, выносящая из него твердые частицы. Промывная вода подается под давлением, на 0,1-0,2 МПа превышающем давление в напорном патрубке насоса.

Рабочее колесо насажено на консольную часть вала и закреплено гайкой. Вал вращается в двух шарикоподшипниковых опорах с жидкой смазкой. Опорой насоса служит кронштейн. К фланцу кронштейна прикреплена задняя крышка корпуса насоса, в которой расположен узел сальникового уплотнения с мягкой набивкой, предохраняющей вал от воздействия пульпы. В кольцо сальника подается чистая вода под давлением, на 0,05-0,1 МПа большим рабочего давления в насосе.

В насосах типа ГрК (рис. 6.2) защитные диски не устанавливают. Зазор между колесом и защитным покрытием регулируют в пределах 1-2 мм.

У насосов типа Гру для увеличения межлопастных каналов устанавливают трехлопастное рабочее колесо закрытого типа с односторонним -входом воды.

Насосы типов Гр и Гру допускают последовательную работу на одну ступень. При работе насосов на гидросмесях потребляемая ими мощ-Ность изменяется пропорционально отношению плотности гидросмеси к /плотности воды.

В соответствии с ГОСТ 9075-63 грунтовые насосы выпускают с по-лачей 7-16 000 м/ч при напоре 8-80 м.

По гидравлическим параметрам, КПД, размерам проходных сечений и скорости вращения рабочего колеса отечественные насосы мало отли-яаются от насосов зарубежных фирм.

Применение износостойкой футеровки из корунда на бакелитовой основе позволяет, каж показывает опыт эксплуатации, увеличить срок службы насосов примерно в 3 раза. Однако применение насосов ГрК яри перекачивании гравийных грунтов не дает существенного эффекта.

футеровка их от ударных нагрузок абразивных частиц относительно быстро разрушается.

Насосы типа Гру используют для перекачивания высокоабразивных гидросмесей с крупными обломочными включениями (при разработке гравийных и гравийно-песчаных грунтов).

Насосы типа ГруЛ весьма часто применяют на канализационных насосных станциях, а насосы ГруК - для перекачивания золы и шлака в шлакоотвалы.

§ 36. ПЕСКОВЫЕ НАСОСЫ

Песковые насосы консольные одноступенчатые с открытым рабочим колесом одностороннего входа предназначены для перекачивания различных гидросмесей (песчаных, гравийных, продуктов флотации и др.) с содержанием до 60% твердых, составляющих по весу. Содержание твердых фракций размером не более 8 мм допускается в гидросмеси до 6%. Температура жидкости не должна быть более 60*43. Насосы типа П (песковые) в соответствии с ГОСТ 8388-64 выпускаются с горизонтально и вертикально расположенным валом и двумя типами уплотнения вала: Пс - песковой с сальниковым уплотнением; Пд - песковой с дисковым уплотнением. Насосы обоих типов изготовляются в металлическом (Пс и Пд) и гуммированном исполнении (ПсР и ПдР).

В связи с тем что насосы работают в очень тяжелых условиях, перекачивая гидросмеси с крупными частицами, их проточную часть, т. е. детали, непосредственно соприкасающиеся с перекачиваемой средой, покрьгвают армированной эластичной резиной. Это конструктивное решение позволяет значительно увеличить срок службы насоса и, кроме того, изношеннуо облицовку корпуса легко заменить запасной, так же как и покрытое резиной рабочее колесо.

Песковые насосы в гуммированном исполнении изготовляют только для перекачивания гидросмесей с содержанием твердых частиц размером Не более 6 мм при напоре не более 35 м. -

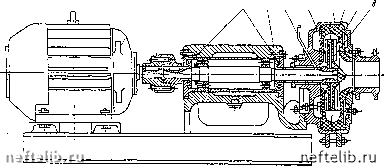

На рис. 6.3 представлен разрез насоса ЗПсР (3 - диаметр всасывающего патрубка, мм, уменьшенный в 25 раз). Шарикоподшипниковые опоры вала расположены в станине, которая одновременно является масляной ванной. Для предотвращения утечек масла в местах про.хода вала через станину установлены гребенчатые уплотнения. Корпус насоса состоит из двух половин: передней, к которой прикреплен всасывающий патрубок, и задней, в которой размещен сальник. Для гидравли-

/ 2 S V S S 7

Рис. 6.3. Насос ЗПсР

I - гребенчатые уплотнения; 3-сганкна; 3-подвод чистой воды; 4, 5-задняя и передняя половины корпуса; 6- облицовка; 7- рабочее колесо; 8- резиновое покрытие

ческого уплотнения сальника подводится чистая вода под давлением, на: 0,05 МПа превышающим рабочее давление насоса.

Песковые насосы изготовляются с подачей 15-1800 м/ч при напоре 10-50 м. ~ ,

Насосы этого типа широко применяют при проведении строительных работ, для удаления песка из песколовок на канализационных очистных сооружениях, а также во многих других случаях, связанных с необходимостью перекачивания воды, содержащей большое количество твердых частиц.

§ 37. ДИАФРАГМОВЫЕ НАСОСЫ

Диафрагмовые насосы выпускают ручные и с механическим приводом; те и другие со свободным сбросом воды и нагнетательные.

При производстве строительных работ получили широкое распространение диафрагмовые насосы с механическим приводом и свободным изливом воды (подача до 10 мч), а также диафрагмовые растворена сосы.

Растворонасос состоит из насосной части и приводного механизма (рис. 6.4). К передней торцовой части цилиндра с помощью четырех шпилек крепится чугунная клапанная коробка, а с противоположной стороны в цилиндр входит плунжер. В месте входа плунжера в цилиндр предусмотрено сальниковое устройство, к верхней части цилиндра присоединено заливочно-предохранительное устройство. Между фланцами соединения цилиндра и клапанной коробки помещена упругая резиновая диафрагма. На верхней части клапанной коробки укреплен воздушный колпак, в нижней части которого имеется выходной патрубок для подсоединения к напорному растворопровойу. Воздушный колпак оборудован перепускным краном, служащим для выпуска раствора из растворопровода обратно в приемный бункер в случае необходимости понизить давление в колпаке или в растворопроводе. Плунжер приводится в возвратно-поступательное движение от электродвигателя через редуктор и шатунно-кривошипный механизм.

Принцип работы раетворонасоса основан на том, что под воздействием плунжера при его движении в сторону диафрагмы жидкость, заполняющая полость цилиндра, заставляет диафрагму выгибаться внутрь клапанной коробки и давит на раствор, находящийся в клапаннной коробке. Раствор передает давление на нагнетательлый клапан, приподнимает его и выдавливается в воздушной колпак и далее в растворопро-вод. При обратном движении плунжера происходит всасывание раствора из питателя через всасывающее отверстие и всасывающий клапан.

В случае образования пробки в растворопроводе или засорения нагнетательного клапана давление в цилиндре повышается и срабатывает предохранительный клапан в заливочном устройстве. Жидкость из цилиндра выбрасывается в заливочное устройство через отверстие предохранительного клапана.

Растворонасосы применяются для подачи растворов от-растворных узлов к строительным площадкам и для подачи растворов к месту укладки при большом объеме штукатурных работ. В Советском Союзе выпускают насосы с подачей 1-6 м/ч при напоре 70-150 м; дальность подачи: по горизонтали 50-150 м, по высоте 14-30 м.

Диафрагмовый растворонасос СО-69 предназначен для транспортирования по трубам (шлангам) и укладки на место свежеприготовленной смеси строительных штукатурных, известковых и цементных растворов подвижностью 5 см и более. Действие этого растворонасоса основано на вытеснении раствора в нагнетательную магистраль путем последовательного изменения объемов секций кольцевой рабочей камеры
