где Qb - подача вакуум-насоса,- ммин;

- объем воздуха во всасывающем трубопроводе основного насоса, м;

- объем воздуха в корпусе насоса, м;

Яатм -напор, соответствующий атмосферному дав-дению; принимается равным Юм; Hs - геометрическая высота всасывания насоса, считая от оси насоса до наинизшего уровня воды в резервуаре, м; t - время, требуемое для создания расчетного разрежения; в соответствии с инструктивными указаниями принимается не более 2 мин для противопожарных насосов и до 3-5 мин для насосов другого назначения; k - коэффициент запаса, учитывающий возможность проникания некоторого количества воздуха через неплотности и сальники; принимается равным 1,05-1,1. Обычно на станции устанавливают два вакуум-насоса с одним циркуляционным бачком; один из насосов является рабочим, второй -резервным.

Преимуществом этого способа перед всеми упомянутыми ранее является то, что он позволяет полностью автоматизировать процесс за-Л1ИВКИ и пуска насоса.

Вакуум-насосы могут быть рекомендованы при работе на совершенно чистой воде. При загрязненной воде следует использовать струйные насосы.

Система технического водоснабжения обеспечивает работу охладителей приводных электродвигателей, маслоохладителей подпятника и подшипников, смазку радиальных подшипников насосов, охлаждение компрессорных установок и силовых трансформаторов с водяным охлаждением.

Техническая вода должна быть химически чистой и не должна разрушать аппаратуру трубопроводов и насосов. Для очистки воды от взвешенных веществ в систему водоснабжения станции входят отстойники и механические фильтры. Источниками питания системы технического водоснабжения обычно является верхний или нижний бьеф насосной станции и лишь при сильном засорении - специальная скважина. В зависимости от напора, развиваемого основными насосами, обычно рекомендуется принимать следующие схемы питания:

а) при напорах до 10 и иногда свыше 40-50 м -от вспомогательных насосов с забором воды из нижнего бьефа;

-б) при напорах от 10-15 до 40-50 м - самотечную систему с забором воды из верхнего бьефа или напорного трубопровода;

в) при напорах свыше 40-50 м - из верхнего бьефа или напорного трубопровода с предварительным понижением давления редукторами или диафрагмами.

При больших колебаниях напора возможно применение комбинированных схем питания.

В качестве насосов системы технического водоснабжения используются самовсасывающие вихревые насосы либо центробежные насосы серии К.

При числе основных насосных агрегатов до четырех обычно устанавливают два насоса технического водоснабжения: один рабочий и один резервный. При большем числе основных агрегатов принимают два рабочих насоса и один резервный.

Вода подается по двум магистральным водоводам, один из которых является резервным. Также дублируются в целях повышения надежности и системы водозабора, фильтрования и т. п. Максимальная скорость

воды в водоводах не должна превышать 10 м/с и обычно колеблется от 1,5 до 7 м/с. Диаметр трубопроводов системы технического водоснабжения не превышает 100-150 мм.

Дренажные насосные установки предназначены для откачки из помещений здания насосной станции фильтрационных вод, которые просачиваются через стенки и днище подземной части здания, строительные швы и сальниковые устройства насосов.

Определить подачу дренажных насосов расчетом довольно трудно, поэтому ее принимают предварительно на основании опытных данных: для насосных станций малой -мощности - 1 л/с, средней мощности -~ 3,5-5 л/с, а для насосных станций большой мощности-до 8-10 л/с.

Для сбора фильтрационных вод в торце здания станции, как правило, под монтал<ной площадкой, устраивается сборный дренажный колодец. Объем колодца принимают равным 10-15-минутной подаче дренажного насоса. Вода к колодцу подводится дренажными лотками, а пол делается с уклоном всторону лотков (0,002-0,0005).

Фильтрационная вода откачивается из колодцев в нижний бьеф станции дренажными насосами (вихревые или самовсасывающие центробежные), включение и выключение которых производится автоматически с помощью поплавковых реле.

Система осушения служит для удаления воды из всасывающих трубопроводов и приемных камер основных насосов. При положительной высоте всасывания и низких уровнях воды проточная часть агрегата, частично расположенная выше уровня нижнего бьефа, опоражнивается самотеком, остальная часть должна быть откачана насосами, суммар- пая подача которых МОжетбыть определена по формуле

где W - объем воды, находящейся во всасывающей трубе и в камере осушаемого насоса при максимальном горизонте воды в нижнем бьефе; i - время откачки; обычно 5-8 ч;

q - фильтрационный расход воды через неплотности в пазовых конструкциях затворов, который можно принимать из расчете 0,5-1 л/с на 1 м уплотняющих конструкций затвора, м/ч.

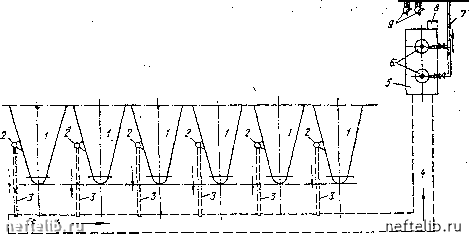

Рис. 8.13. Схема системы осушения крупной насосной станции

у - .асасываюидае (подводящие) ттрубы основны.ч ттасосов; 2-маховички колонок уггравлеяая заггво». рами на осушительных Фруч5ах; /-закладные осушительные трубы для отвода воды из подводя-щей трубы насоса; 4-сборная лотаряз, отводящая осушительные и дренажные 1ВОды к сборвомг колодцу; 5-сборный .шлодец; 6 - осушительные,л дренажные яасосы .12НА; 7 - напорные tipyOH осушательнмх насосов; 8-датчик уровня ДСУ-1; 9-поплавковые реле РМ-51

Обычно устанавливают два насоса, причем оба рабочих. Резервных насосов не требуется, так как осушительные насосы работают периодически. Чаще всего применяют горизонтальные центробежные насосы серии К. Очень удобны также артезианские насоса, располагаемые с подпором, что в значительной мере упрощает их эксплуатацию.

Существуют различные схемы осушения. Наибольшее распространение применительно к насосным станциям водоснабжения и орошения получила система с самотечным коллектором и сборным колодцем (рис. 8.13).

Для облегчения эксплуатации осушительные насосы устанавливают рядом с дренажными. На крупных насосных станциях роль дренажных насосов выполняютосушительные. В этом случае сборный колодец является и дренажным.

Насосы системы осушения должны откачивать воду из всех помещений станции, распололсенных ниже отметки уровня воды в нижнем бьефе.

Система удаления осадка из водоприемных камер оборудуется водоструйными или центробежными фекальными насосами. При значительных глубинах камер и колебаниях горизонтов воды фекальные насосы устанавливают в насосном помещении здания станции. Если позволяет высота всасывания, насосы устанавливаюти на перекрытии .приемных камер.

Пол в приемных камерах делают с уклоном в сторону всасывающей трубы грязевого насоса, а в месте расположения последнего устраивают приямок. Подачу грязевого насоса определяют исходя из консистенции осадка в среднем 1:10 - 1:12 и меньше. Практически расход осадка принимается 3-8 л/с.

Противопожарные насосные установки устанавливают в зданиях насосных станций (выполненных из несгораемых материалов) объемом подземной части более 1000 м. Параметры установок определяются соответствующими инструкциями.

i 48, ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ

Подъемно-Транспортное оборудование на водопроводных и канализационных насосных станциях служит в основном для монтажа и демонтажа насосов, электродвигателей, задвижек, трубопроводов и фасонных частей, а также для производства ремонтных работ. На насосных станциях,, совмещенных с водозаборными сооружениями, работа грузоподъемных механизмов связана и с технологическими операциями-систематический подъем и опускание затворов, решеток, сеток и т. д.

Тип подъемно-транспортного оборудования выбирается с учетом размеров сооружения, компоновки технологического оборудования, его размеров и максимальной массы поднимаемого элемента. Необходимо также учитывать степень загрузки оборудования, периодичность его использования, а также безопасность подъемно-транспортных операций. Грузоподъемность того или иного механизма должна быть равна или больше массы наиболее тяжелой детали монтируемых насосных агрегатов: ротора двигателя, рабочего колеса насоса, статора двигателя, корпуса насоса. При предварительных расчетах максимальную массу детали можно принимать в пределах 50-60% общей массы машины. Перегрузка принимаемого подъе.мно-транспортного оборудования сверх номинальной грузоподъемности не допускается.

Для монтажа, ремонта и демонтажа оборудования, арматуры и трубопроводов предусматривают подъемно-транспортное оборудование с ручным приводом:

при массе узлов до 1000 кг (включительно) - кошку н таль по монорельсу;

•140
