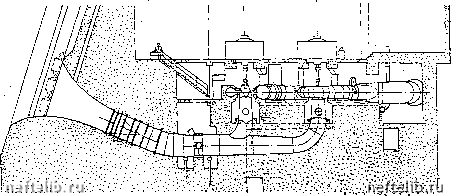

Рис. 10.10. Насосная станция I подъема Кашм-эль-Жирба (Судан)

В силу специфики конструкции и больших размеров проточной части осевых насосов их устанавливают независимо от расположения вала (горизонтального, наклонного или вертикального), как правило, в один ряд вдоль фронта водозабора.

Круглые в плане машинные здания типичны для заглубленных насосныХстанций. На таких станциях, совмещенных с водоприемником, наиболее целесообразным оказывается, кольцевое расположение агрегатов. Особенности компоновки внутристанционных коммуникаций определяются схемой подвода воды к насосам (рис. lO.lil): изнутри (схема а) или извне (схема б) здания. При раздельном расположении водозабора и здания станции насосные агрегаты могут быть расположены в один или несколько рядов (схема в), уступом (схема г) или радиально (схема д). - .

При любой схеме расположение насосных агрегатов в здании насосной станции должно обеспечивать полную их безопасность и удобство обслуживания, а также возможность монтажа и разборки насосов и электродвигателей.

Проход между агрегатами принимается не менее 1 м при установке электродвигателей напряжением до 1000 В и не менее 1,2 м при установке электродвигателей более высокого напряжения. Во всех случаях расстояние между неподвижными выступающими частями оборудования должно быть не менее 0,7 м. Расстояние от длинных сторон фундаментных плит насосных агрегатов до стен должно быть не менее 1 м. Насосы с неразъемным корпусом по горизонтальной плоскости, у которых вал с рабочим колесом при демонтаже выдвигается наружу по направлению оси насоса, следует устанавливать на расстоянии от стен или других агрегатов не менее чем длина вала насоса плюс 0,25 м (но не менее 0,8 м). Такое же расстояние должно быть оставлено и для удобства демонтажа электродвигателей с горизонтальным валом. Проход между агрегатами и электрораспределительным щитом должен быть не менее 2 м.

В зданиях насосных станций, оборудованных небольшими насосами с электродвигателями напряжением до 1000 В и диаметром напорного патрубка до 100 мм включительно, допускается установка агрегатов непосредственно у стен, а также установка двухагрегатов на одном фундаменте без прохода между ними, но с проходом вокруг • них шириной не менее 0,7 м.

Некоторое (до25-30%) уменьшение рекомендуемых размеров допускается при размещении оборудования в заглубленных насосных станциях с машинными зданиями шахтного типа.

Вспомогательные насосы (дренажные, осушительные, вакуум-насосы) обычно .располагают в свободных местах машинного зала

таким образом, чтобы это не вызывало увеличения размеров здания. Для таких насосов проход может быть оставлен только с одной стороны. Вакуум-насосы ввиду их малых размеров и периодичности работы могут быть установлены даже на кронштейнах на стенах машинного зала.

Щиты и пульты управления насосными агрегатами и задвижками располагают, как правило, на балконах или на площадках вдоль стен.

Размеры машинного здания станции в плане определяются после выбора схемы расположения насосных агрегатов и компоновки внутристанционных трубопроводов с учетом рекомендуемых расстояний между стенами зданий и элементами оборудования.

Так, ширина машинного здания представляет собой сумму длин участков трубопроводов, фасонных частей и арматуры на всасывающей и напорной линиях насоса, а также поперечного размера самого насоса.

Длина прямоугольного машинного здания определяется проходами между торцовыми стенами и агрегатами, продольным размером самих агрегатов и расстояниями между ними.

При определении размеров машинного здания насосной станции, оборудованной вертикальными насосами, не следует забывать, что над насосным помещением находится зал электродвигателей, размеры которого определяются габаритами двигателей и расстоянием между ними, расположением люков в полу зала, размещением электрооборудования и габаритами крана. Поэтому линейные размеры подземной части необходимо увязывать с линейными размерами верхнего помещения.

В зданиях насосных станций, оборудованных крупными насосными агрегатами, должно быть предусмотрено место для так называемой монтажной площадки, на которой ремонтируют насосы и электродвигатели Монтажную площадку обычно устраивают в торце здания на уровнено верхности земли. Размеры площадки в плане определяются габаритны ми размерами насосов, электромоторов и транспортных средств, а такж( расстоянием максимального приближения крюка грузоподъемного ме ханизма к" боковым и торцовой стенам здания. Вокруг оборудования i транспортных средств, находящихся на монтажной площадке, должс! быть оставлен проход шириной не менее 0,7 м.

Рнс. 10.11. Расположение насосных агрегатов в круглых машинных зданиях 178

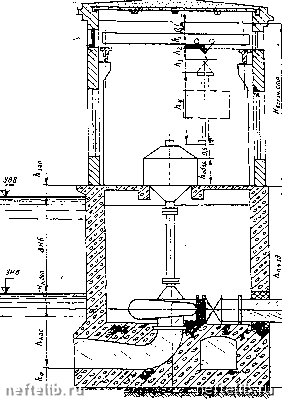

Рис. 10.;12. К определению высоты здания насосной станции

Высота машинного здания насосной станции-представляет собой сумму высот подземной части и верхнего строения.

Высота подземной части здания насосной станции заглубленного типа зависит главным образом от расположения рабочего колеса насоса по отношению к минимальному уровню воды в источнике или в водоприемной камере, определяемого, в свою очередь, допустимой геометрической высотой всасывания или требуемым подпором (см. § 55).

В обц;ем случае (рис. 10.12) она может быть определена по формуле

(10.1)

Аф - толщина фундаментной плиты, определяемая статическим расчетом (обычно 0,8-1,5 м); нас - высота насоса от верха фундаментной плиты .; оси рабочего колеса;

Яб.доп - допустимая геометрическая высота всасывания (знак плюс принимается при установке насоса с подпором); АЯБ - максимальная амплитуда колебаний уровней воды в источнике (водоприемной камере); jsan - необходимое превышение отметки пола верхнего строения над максимальным уровнем воды в источнике или в водоприемной камере.

Следует сказать, что мощные приводные электродвигатели вертикальных насосов серий В, О и ОП для предотвращения их затопления при авариях всегда устанавливаются выше максимального уровня воды в источнике или в водоприемной камере. Это обстоятельство зачастую
