Регуляторами давления называются устройства, служащие для автоматического поддержания давления на требуемом уровне. В соответствии с тем, где поддерживается давление - до или после регулятора - различают регуляторы типа «до себя» и «после себя».

Предохранительными клапанами называются устройства, предотвращающие повышение давления в трубопроводе сверх установленной величины. На нефтепроводах применяют мало- и полноподъемные предохранительные клапаны закрытого типа, работающие по принципу сброса части жидкости из места возникновения повышенного давления в специальный сборный коллектор (рис. 12.12).

Обратным клапаном называется устройство для предотвращения обратного движения среды в трубопроводе. При перекачке нефти применяют клапаны обратные поворотные - с затвором, вращающимся относительно горизонтальной оси (рис. 12.13).

Арматура магистральных нефтепроводов рассчитана на рабочее давление 6,4 МПа.

12.7. Средства защиты трубопроводов от коррозии

Трубопровод, уложенный в грунт, подвергается почвенной коррозии, а проходящий над землей - атмосферной. Оба вида коррозии протекают по электрохимическому механизму, т.е. с образованием на поверхности трубы анодных и катодных зон. Между ними протекает электрический ток, в результате чего в анодных зонах металл труб разрушается.

Для защиты трубопроводов от коррозии применяются пассивные и активные средства и методы. В качестве пассивного средства используются изоляционные покрытия, к активным методам относится электрохимическая защита.

Изоляционные покрытия

Изоляционные покрытия, применяемые на подземных магистральных трубопроводах, должны удовлетворять следующим основным требованиям:

- обладать высокими диэлектрическими свойствами;

- быть сплошными;

- обладать хорошей прилипаемостью к металлу трубопровода;

- быть водонепроницаемыми, механически прочными, эластичными и термостойкими.

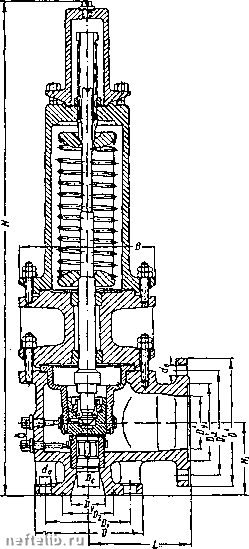

Рис. 12.12. Клапан предохранительный СППКЗ-бЗ (Dy = 50... 150)

zzzzzz

Tzzzzza,

CO I-

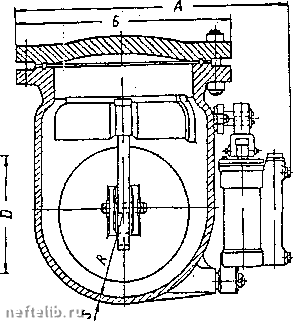

Рис.12.13. Клапан обратный поворотный КОП - 75
