9. ПЕРЕРАБОТКА ГАЗОВ

9.1. Исходное сырье и продукты переработки газов

Легкие уг.лсводоро/ил содержатся в природных горючих газах (чисто газовых, нефтяных и газокондеисатных месторождений), а также в га.зах, получаемых при переработке нефти.

Природные горючие газы состоят в осповпом из смеси парафиновых углеводородов. Кроме того, в их состав могут входить азот, углекислый газ, пары воды, сероводород, гелий.

Природные горючие газы перерабатывают па газоперерабатывающих заводах, которые строят вблизи крупных нефтяных и газовых месторолодегпп. Предваритс;плю газы очищают от мехпримесей (частиц пыли, песка, окалины и т.д.), осушают и очищают от сероводорода и углекислого газа. Продуктами первичной переработки природных горючих газов являются газовый бензин, сжиженные и сухие газы, технические углеводороды: готаи, пропан, бутаны, пеитаны.

Газы, получаемые при первичной и вторичной (особенно там, где используют термокаталитические процессы) переработке нефти, кроме предельных парафгпювых углеводородов содержат и непредельные - олефипы. Этим они от./1Ичаются от природных горючих газов.

9.2. Основные объекты газоперерабатывающих заводов

Иа газоперерабатываюгцих заводах (ГПЗ) с полным (закопченным) технологическим циклом применяют пять основных технологических процессов:

1) прием, замер и подготовка (очистка, осушка и т.д.) газа к переработке;

2) компримирование газа до давления, необходимого для переработки;

3) отбепзиниваиие газа, т.е. извлечение из него нестабильного газового бензина;

4) разделение нестабильного беизииа на газовый бензин и индивидуальные технически чистые углеводороды (пропан, бутаны, пептаиы, н-гексан);

5) хранение и отгрузка жидкой продукции завода.

Газоперерабатывагоп];ее производство может быть организовано не только как ГПЗ, но и как газоотбензинивающая установка в составе нефтегазодобывающего управления (НГДУ) или нефтеперерабатывающего завода (НПЗ). Это делается когда количество исходного сырья невелико.

Принципиалы-шя технологическая t М.ма J113 приведепа на

рис. 9.1.

Газ поступает на пункт приема под давлением ОД 5...0,35 МПа. Здесь сначала производят замер его количества, а затем направляют в приемные сепараторы, где от газа отделяют механические примеси (песок, пыль, продукты коррозии газопроводов) и капельную вла1у Далее газ поступает на установку очистки газа 2, где от пего отделяют сероводород и углекислый газ.

Компрессорная станция 1-й ступени 3 предназначена для перекачки сырьевого («сырого») газа. Сжатие осуществляется в одну, две или три ступени газомоторпыми компрессорами (10 ГК, 10 ГКМ, 10 ГКН) или центробелшыми нагнетателями (К-380, К-980).

На отбензинивающих установках 4 сырьевой газ разделяют на нестабильный газовый бензин, отбеизииенный газ и сбросной газ. Нестабильный бензин направляют иа газофракциоиирующие установки б. Отбензиненный («сухой») газ компрессорной станцией П-й ступени 5 закачивается в магистральный газопровод или реализуется местным потребителям. Сбросной газ используют для топливных нужд котельной и трубчатых печей.

Газофракциоиирующие установки 6 предназначены для разделения нестабильного бензина иа газовый (стабильный) бензин и индивидуальные технически чистые углеводороды: этап, пропан, бу-таны, пентаны и н-гексаи. Получаемые продукты газоразделения откачивают в товарный парк 7, откуда впоследствии производится их отгрузка лселезнодоролшым транспортом или по трубопроводам.

9.3. Отбензинивание газов

Для отбензиниваиия газов используются компрессионный, абсорбционный, адсорбционный и конденсационный методы.

Компрессионный метод

Сущность компрессионного метода заключается в сжатии газа компрессорами и последующем его охлаждении в холодильнике. Уже при сжатии тяжелые компоненты газа частично переходят из газовой фазы в жидкую. С понижением температуры выход жидкой фазы из сжатого газа возрастает.

Компрессионный метод применяют для отбензиниваиия «жирных» газов, в которых содержится более 1000 г/м тяжелых углеводородов. Оптимальным для нефтяных газов является давление компримирования 2...4 МПа.

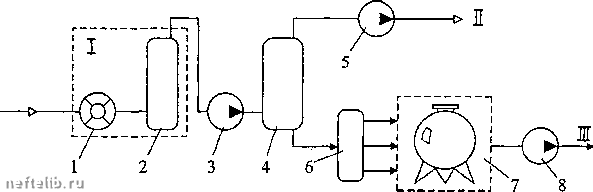

Рис. 9.1, принципиальная технологическая схема ГПЗ:

1 - узел замера количества газа; 2 - установка очистки газа; 3 - компрессорная станция; 4 - отбензинивающие установки; 5 - компрессорная станция 2-й ступени; б - газофракциодирующие установки; 7 - товарный парк; 8 - пункт отгрузки жидкой продукции.

I- пункт приема газа; J- сухой газ потребителям;!!- жидкая продукция потребиггелям
