Различают два типа ПХГ: в искусственных выработках и в пористых пластах. Первый тип хранилищ получил ограниченное распространение. Так, в США по состоянию на 1.09.94 г. на них приходилось лищь 6 % из 371 ПХГ: 1 - в переоборудованной угольной щахте и 21 - в отложениях каменной соли. Остальные 349 ПХГ относятся к хранилищам второго типа: из них 305 размещены в отработанных нефтяных и газовых месторождениях, а 44 - в водоносных пластах.

Широкое использование хранилищ в истощенных нефтегазовых месторождениях объясняется минимальными дополнительными затратами на оборудование ПХГ, поскольку саму ловушку с проницаемым пластом природа уже «изготовила».

Принципиальная схема подземного газохранилища приведена на рис. 16.4.

Газ из магистрального газопровода 1 по газопроводу-отводу 2 поступает на компрессорную станцию 4, предварительно пройдя очистку в пылеуловителях 3. Сжатый и нагревшийся при компримировании газ очищается от масла в сепараторах 5, охлаждается в градирне (или АВО) 6 и через маслоотделители 7 поступает на газораспределительный пункт (ГРП) 8. На ГРП осуществляется распределение газа по скважинам.

Давление закачиваемого в подземное хранилище газа достигает 15 МПа. Для закачки, как правило, используются газомотокопрессоры.

При отборе газа из хранилища его дросселируют на ГРП 8, производят очистку и осушку газа в аппаратах 9,10, а затем после замера количества расходомером 11 возвращают в магистральный газопровод 1. Если давление газа в подземном хранилище недостаточно высоко, его предварительно компримируют и охлаждают (на рис. 16.4 не показано).

Очистка газа от пыли, окалины и частиц масла перед его закачкой в хранилище имеет очень большое значение, т.к. в противном случае засоряется призабойная зона и уменьшается приемистость скважин.

Оптимальная глубина, на которой создаются подземные газохранилища, составляет от 500 до 800 м. Это связано с тем, что с увеличением глубины возрастают затраты на обустройство скважин. С другой стороны, глубина не должна быть слишком малой, т.к. в хранилище создаются достаточно высокие давления.

Подземное хранилище заполняют газом несколько лет, закачивая каждый сезон несколько больший объем газа, чем тот, который отбирается.

скважины

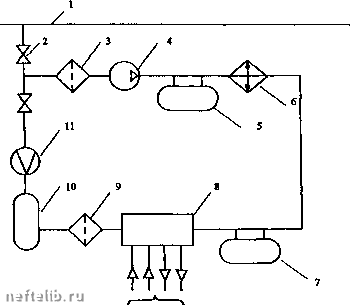

16.4. Принципиальная схема наземных сооружений ПХГ: магастральный газопровод; 2 - газопровод-отвод; 3,9 - пылеуловители; 4 - компрессорная станция; 5 - сепаратор; 6 - холодильник (градирня); 7 - маслоотделитель; 8 - газораспределительный пункт; 10 - установка осушки газа; 11 - расходомер

общий объем газа в хранилище складывается из двух составляющих: активной и буферной. Буферный объем обеспечивает минимально необходимое заполнение хранилища, а активный - это тот объем газа, которым можно оперировать.

По состоянию на 1.09.94 г общий объем природного газа в ПХГ США превысил 206 млрд. м, из которых 86,9 млрд. м (42,3 %) составляет активный газ и 119,1 млрд. м - буферный. Общий максимальный темп закачки в ПХГ США составляет 865 млн. м-/сут, а отбора - 1900 млн. мУсут.

В России в 1995 г объем активного газа в ПХГ составлял около 45 млрд. м. По прогнозам к 2000 г. он достигает 50...55 млрд. м, а к 2010Г.-70...75 млрд.мЗ.

16.4. Газораспределительные сети

Газораспределительной сетью называют систему трубопроводов и оборудования, служащую для транспорта и распределения газа в населенных пунктах. На конец 1994 г. общая протяженность газовых сетей в нащей стране составляла 182 тыс. км.

Газ в газораспределительную сеть поступает из магистрального газопровода через газораспределительную станцию. В зависимости от давления различают следующие типы газопроводов систем газоснабжения:

- высокого давления (0,3... 1,2 МПа);

- среднего давления (0,005...0,3 МПа);

- низкого давления (менее 0,005 МПа).

В зависимости от числа ступеней понижения давления в газопроводах системы газоснабжения населенных пунктов бывают одно-, двух- и трехступенчатые:

1) одноступенчатая (рис. 16.5 а) - это система газоснабжения, при которой распределение и подача газа потребителям осуществляются по газопроводам только одного давления (как правило, низкого); она применяется в небольщих населенных пунктах;

2) двухступенчатая система (рис. 16.5 б) обеспечивает распределение и подачу газа потребителям по газопроводам двух категорий: среднего и низкого или высокого и низкого давлений; она рекомендуется для населенных пунктов с большим числом потребителей, размещенных на значительной территории;

3) трехступенчатая (рис. 16.5 в) - это система газоснабжения, где подача и распределение газа потребителям осуществляются по газопроводам и низкого, и среднего и высокого давлений; она рекомендуется для больших городов.
