4 5

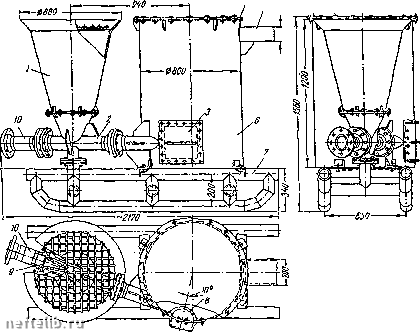

Рис. 6.25. Гидравлический смеситель МГ: 1 - конический бункер (воронка); 2 - смесительная камера; 3 - люк; 4 - крышка ёмкости; 5 - сливной патрубок; 6 - ёмкость; 7 - сварная рама (сани); 8 - отбойник (башмак); 9 - штуцер; 10 - патрубок для подвода жидкости

При отстаивании в емкостях 6 и 8 одновременно происходит выделе1И1е растворенных газов из раствора.

Очищенный буровой раствор насосом 9 по нагнетательному трубопроводу 10 вновь подается в скважину. По мере необходимости в систему вводится дополнительное количество свежеприготовлеи-ного раствора из блока 5.

6.7. Осложнения, возникающие при бурении

В процессе проводки скважины возможны разного рода ос-лол<непия, в частности обвалы пород, поглощения промывочной жидкости, пефте-, газо- и водопроявлеиия, прихваты бурильного инструмента, аварии, искривление скважин.

Обвалы пород возникают вследствие их неустойчивости (тре-щиноватости, склонности разбухать под влиянием воды). Характерными признаками обвалов являются:

1) значительное повьнпение давления на выкиде буровых насосов;

2) резкое повыпхение вязкости промывочной жидкости;

3) вынос ею большого количества обломков обвалившихся пород и т.п.

Поглощение промывочной жидкости - явление, при котором жидкость, закачиваемая в скважину, частично или полностью погло-пщется пластом. Обычно это происходит при прохождении пластов с большой пористостью и проницаемостью, когда пластовое давление оказывается меньше давления столба промывочной жидкости в скважине.

Интенсивность поглощения может быть от слабой до катастрофической, когда выход жидкости на поверхность полностью прекращается.

Для предупреждения поглощения применяют следующие методы:

1) промывка облегченными жидкостями;

2) ликвидация поглон1;ения закупоркой каналов, поглощающих жидкость (за счет добавок в нее инертных наполнителей ~ асбеста, слюды, рисовой шелухи, молотого торфа, древесных опилок, целлофана; заливки быстросхватывающихся смесей и т.д.);

3) повышение структурно-механических свойств промывочной жидкости (добавкой жидкого стекла, поваренной соли, извести и т.п.).

Газо-, нефте- и водопроявления имеют место при проводке скважин через пласты с отиоситсплго высоким давлением, превыша-

ющим давление промывочной жидкости. Под действием напора воды происходит ее перелив или фонтанирование, а под действием напора нефти или газа - непрерывное фонтанирование или периодические выбросы.

К мероприятиям, позволяющим избелсать газо-, нефте- и во-допроявлеиий, относятся:

1) правильный выбор плотности промывочной лсидкости;

2) предотвращение понижения ее уровня при подъеме колонны бурильных труб и при поглощении лсидкости.

Прихваты бурильного инструмента возникают по следующим причинам:

1) образование иа стенках скважины толстой и липкой корки, к которой прилипает бурильный инструмент, находящийся без движения;

2) заклинивание бурильного инструмента в суженных частях ствола или при резких искривлениях сквалсины, при обвалах неустойчивых пород, при осаждении разбуренной породы в случае прекращения циркуляции.

Ликвидация прихватов ~ сложная и трудоемкая операция. Поэтому необходимо принимать все возможные меры, чтобы их избежать.

Аварии, возникающие при бурении, можно разделить на четыре группы:

1) аварии с долотами (отвинчивание долота при спуске инструмента вследствие недостаточного его закрепления, слом долота в результате перегрузки и т.д.);

2) аварии с бурильными трубами и замками (слом трубы по телу; срыв резьбы труб, замков и переводников и т.д.);

3) аварии с забойными двигателями (отвинчивание; слом вала или корпуса и т.д.);

4) аварии с обсадными колоннами (их смятие; разрушение резьбовых соединений; падение отдельных секций труб в скважину и т.д.).

Для ликвидации аварий применяют спецнагшиые ловильные инструменты (рис. 6.26): шлипс, колокол, метчик, магнитный фрезер, паук и другие. Однако лучше всего предотвращать аварии, строго соблюдая правила эксплуатации оборудования, своевременно осуществляя его дефектоскопию, профилактику и замену.

При бурении вертикальных скважин вращательным способом часто встречается самопроизвольное искривление скважин, т.е. отклонение их ствола от вертикального. Искривление вертикальных скважин влечет за собой ряд проблем: нарушение запланированной
