со to

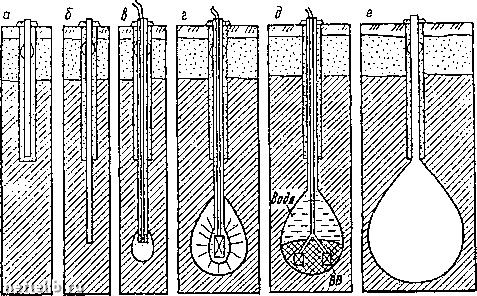

Рис. 14.12. Схема последовательности работ при создании хранилищ

методом глубинных взрывов: а - бурение скважины на начальный размер; б-обсад1а скважины (цементация затрубного пространства и бурение скважины на конечный размер); в - первый «прострел» скважины; д - взрыв основного заряда ВВ; е - готовое подземное хранилище

777 /Vy/y /y / /77777777777777ГГ7ТГ77777777777

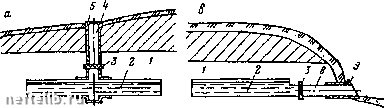

Рис.14.13. Схемы шахтных хранилищ с вертикальной (а), наклонной (б) и горизонтальной (в) вскрывающими выработками:

1 - толща непроницаемых пород; 2 - выработка-емкость; 3 - герметичная перемычка; 4 - вертикальная вскрывающая выработка; 5 - оголовок; 6 - наклонная вскрывающая выработка; 7 - устье; 8 - горизонтальная вскрывающая выработка; 9 - портал

Выработки-резервуары представляют собой отдельные тоннели или камеры, отходящие от магистральных выработок, или систему горизонтальных, взаимосвязанных выработок. В зависимости от емкости хранилища и устойчивости пород поперечное сечение выработок-резервуаров имеет круглую, сводчатую или трапецеидальную форму. Их высота составляет от 4-х (глинистый сланец) до 13-ти (гранит) метров.

Под вскрывающими выработками понимают вертикальные или наклонные стволы, связанные с горизонтальными выработками - штольнями. Вскрывающие выработки предназначены для соединения выработок-резервуаров с поверхностью, размещения трубопроводов и эксплуатационного оборудования. В зависимости от горно-геологических условий вскрывающие выработки бывают вертикальными, горизонтальными и наклонными.

В выработках вспомогательного назначения находятся околоствольные и подземные насосные станции.

Наземные сооружения шахтных хранилищ отличаются от аналогичных производственных комплексов наземных нефтебаз наличием приточно-вытяжных вентиляционных систем, располагаемых в подшахтном здании.

К технологическому оборудованию хранилищ относятся приемные и расходные трубопроводы, насосы, буферные наземные резервуары, измерительные устройства количества нефтепродуктов, приборы отбора проб и другие.

Принципиальная схема шахтного хранилища приведена на рис. 14.14. Нефтепродукт, поступающий в данном случае по железной дороге, сливается в выработку-резервуар 1 самотеком. Для его откачки из хранилища в приямке (зумпфе) 2 располагают погружной насос, выполняющий роль подпорного. Основной же напор, необходимый для доставки нефтепродукта на поверхность земли, развивает продуктовый насос 3, расположенный в насосной камере 4. При этом нефтепродукт может отгружаться либо напрямую (через железнодорожную эстакаду 9), либо через буферные резервуары 8 (откуда он откачивается наземной насосной станцией 7 и подается, например, на автоналивные стояки 6).

Сравнительные технико-экономические показатели шахтных хранилищ приведены в табл. 14.2.
