15 100

Температура, °С

Phi Рн2 Давление

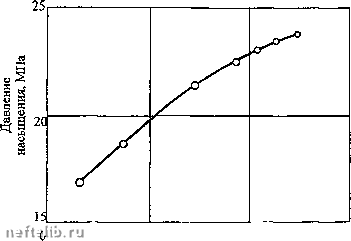

Рис. 7.4. Зависимость давления насыщения пластовой нефти Новодмитриевского месторождения от температуры

Рис. 7.5. Характер зависимости вязкости пластовой нефти от давления и от температуры

условиях пласта. Последующий рост вязкости при дальнейшем увеличении давления обусловлен тем, что количество растворенного в иефти газа больше не увеличивается, а она продолжает сжиматься.

Характер изменения вязкости пластовой воды аналогичен.

Вязкость газа при изменении давления и температуры изменяется неоднозначно. При низких давлениях (до 10 МПа) с повышением температуры вязкость газов возрастает, что объясняется увеличением числа столкновений их молекул. При высоких давлениях газ настолько уплотнен, что определяющее влияние на его вязкость, как и у жидкостей, оказывают силы межмолекуляриого при-тялсепия, которые с ростом температуры ослабляются и, соответствеипо, вязкость газа уменьшается.

Плотность нефти в пластовых условиях зависит от состава нефти, состава и количества растворенного газа, температуры и давления. Изменяется она аналогично вязкости.

На плотность пластовых вод, кроме давления, температуры и растворенного газа, сильно влияет их минерализация. Плотность пластовых вод увеличивается пропорционально росту концеитрации солей.

Нефть и вода обладают свойством уменьшать свой объем под действием возрастающего давления. Упругие свойства этих жидкостей характеризуются величиной коэффициента сжимаемости, который определяется как отношение изменения объема жидкости к произведению ее первоначального объема на изменение давления. Коэффициент сжимаемости для воды равен (4...5) • 10" 1/МПа, для дегазированной нефти (4...7) • Ю"* 1/МПа, а для пластовой нефти может достигать 140* 10" 1/МПа. Таким образом, пластовые нефти достаточно хорошо сжимаемы.

При растворении газа в жидкости ее объем увеличивается. Отношение объема лсидкости с растворенным в ней газом в пластовых условиях к объему этой же жидкости на поверхиости после ее дегазации называется объемным коэффициентом. Поскольку в пластовых условиях величины газового фактора могут превышать 1000 мУм, то и объемный коэффициент пластовой иефти может достигать 3,5 и более. Объемные коэффициенты для пластовой воды составляют 0,99...1,06.

7.3. Этапы добычи нефти и газа

Процесс добычи нефти и газа включает три этапа. Первый -движение иефти и газа по пласту к скважинам, благодаря искусственно создаваемой разности давлений в пласте и иа забоях скважин. Он

называется разработкой нефтяных и газовых месторождений. Вто-poii этап - движение иефти и газа от забоев скважии до их устьев на поверхности. Его называют эксплуатацией нефтяных и газовых скважин. TpcTHii этан - сбор продукции скважин и подготовка иефти и газа к транспортированию потребителям. В ходе этого этапа нефть, а также сопровождающие ее попутный нефтяной газ и вода собираются, затем газ и вода отделяются от нефти, после чего вода закачивается обратно в пласт для поддержания пластового давления, а газ направляется потребителям. В ходе подготовки природного газа от пего отделяются пары воды, коррозионно активные (сероводород) и балластные (углекислый газ) компоненты, а также механические нрнмеси. Рассмотрим каждый из этих этапов более подробно.

7.4. Разработка нефтяных и газовых месторождений

Разработка нефтяного или газового месторождения - это комплекс мероприятий, направленных на обеспечение притока иефти и газа из залежи к забою скважии, предусматривающих с этой целью определенный порядок размещения скважин иаплощд/ш, очередность их бурения и ввода в эксплуатацию, установление и нодлержание определенного режима их работы.

Силы, действующие в продуктивном пласте

Всякая нефтяная и газовая залежь обладает потенциальной энергией, которая в процессе разработки залежи переходит в кинетическую и расходуется на вытеснение нефти и газа из пласта. Запас потенциальной энергии создается:

1) напором краевых (контурных) вод;

2) напором газовой щапки;

3) энергией растворенного газа, выделяющегося из нефти при снилсении давления;

4) энергией, которой обладают слсатые нефть, вода и вмещающая их порода;

5) силой тяжести, действующей иа жидкость.

Краевые воды, действуя иа поверхность водонефтяного контакта, создают давление в нефти и газе, заполняющие поры продуктивного пласта. Аналогичное действие оказывает газ, находящийся в газовой шапке, по действует он через поверхность газонефтяного контакта.

Растворенный газ, выделившийся из нефти после снижения давления, способствует его сохраиегптю в дальнейшем на некотором
