Рис.1 2.22. Резервуар с плавающим металлическим понтоном:

1 - уплотняющий затвор; 2 - периферийный короб понтона; 3 - мембрана из листового металла; 4-стяж1са; 5- центральный короб понтона; 6 - направляющая труба; 7 - уплотнение направляющей трубы; 8 - люк - лаз; 9 - опоры для понтона; 10 - приемо-раздаточный патрубок с хлопушкой

Рис.12.23. Общий вид сборного цилиндрического железобетонного

резервуара:

1 - боковые панели; 2 - центральная опорная колонна; 3 - периферийная опорная колонна; 4 - металлическая облицовка; 5 - монолитное железобетонное днище; 6 - крыша

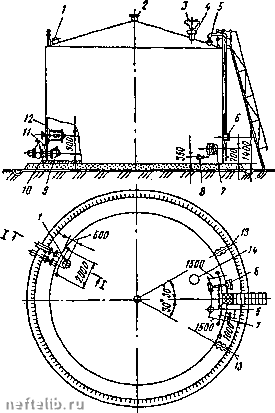

Рис. 12.24.Схема расположения оборудования на вертикальных резервуарах для маловязких нефтепродуктов:

1 - световой люк; 2 - вентиляционный патрубок; 3 - дыхательный клапан; 4 - огневой предохранитель; 5 - замерный люк; 6 - прибор для замера уровня; 7 - люк - лаз; 8 - сифонный кран; 9 - хлопушка; 10 - приемо-раздаточиксВ патрубок;! 1 - перепускное устроЙство;12 -управление хлопушкой; 13 - крайнее положение приемо - раздаточных патрубков по отношению к оси лестницы; 14 - предохранительный клапан

- средства защиты от внутренней коррозии;

- оборудование для подогрева нефти. Дыхательная арматура резервуаров включает дыхательные и предохранительные 14 клапаны. Назначение дыхательной арматуры состоит в следующем. При заполнении резервуаров или повышении температуры в газовом пространстве давление в них возрастает. Так как резервуары рассчитаны на давление, близкое к атмосферному, их может просто разорвать. Чтобы этого не происходило на резервуарах установлены дыхательные и предохранительные клапаны. Первые открываются, как только избыточное давление в газовом пространстве достигнет 2000 Па, предел срабатывания вторых - на 5-10% выше, они страхуют дыхательные клапаны.

Дыхательная арматура защищает резервуары и от смятия при снижении давления в них при опорожнении, либо при уменьшении температуры в газовом пространстве. Как только вакуум достигает допустимой величины открываются дыхательные клапаны, в газовое Нространство резервуаров поступает атмосферный воздух. Если их пропускная способность недостаточна и вакуум продолжает увеличиваться, то открываются предохранительные клапаны.

Дыхательная арматура является также первичным средством сокращения потерь нефти от испарения. Во-первых, эта арматура находится в нормально закрытом состоянии, чем предотвращается вентиляция газового пространства резервуаров. Во-вторых, впуск свежей порции воздуха в резервуар (для насыщения которой должно испариться некоторое количество нефти), как и выпуск паровоздушной смеси из него, происходит не в момент изменения давления в газовом пространстве, а с запаздыванием, определяемым пределами срабатывания дыхательной арматуры. Тем самым объем «дыханий», а значит, и потери нефти уменьшаются.

Приемо-раздаточные патрубки 10 служат для приема и откачки нефти из резервуаров. Их количество зависит от производительности закачки-выкачки. На концах приемо-раздаточ-ных патрубков устанавливают хлопушки 9, предотвращающие утечку нефти из резервуара в случае повреждения приемо-раздаточ-ных трубопроводов и задвижек. Хлопушки иа раздаточных патрубках в обязательном порядке оснащаются системой управления 12, включающей трос с барабаном , управляемым снаружи с помощью штурвала, поскольку иначе нельзя произвести откачку. Хлопушки на приемных патрубках, как правило, открываются потоком закачиваемой нефти.

В резервуарах всегда имеет отстоявшаяся подтоварная вода. Ее наличие приводит к внутренней коррозии днища и первого пояса резервуаров. Для борьбы с внутренней коррозией производят перио-
