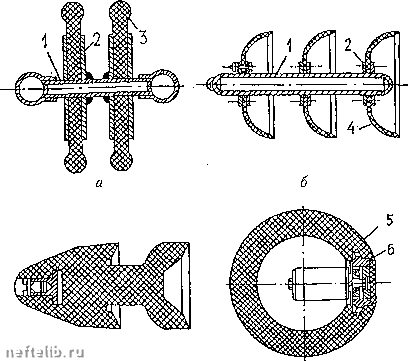

Рис. 13.4. Разделители, применяемые при последовательной перекачке: а) - дисковый; б) - манжетный; в) - литой манжетшлй; г) - шаровый

1 - штанга; 2 - металлический диск; 3 - диск из упругого материала; 4 - манжета; 5 - толстостенная оболочка; 6) - обратный клапан

топливо для реактивных двигателей;

дизельное топливо зимнее;

дизельное топливо летнее;

керосин или топливо печное бытовое;

дизельное топливо летнее;

автобензин А-92;

автобензин А-76;

автобензин А-93;

автобензин А-76;

автобензин А-72.

Далее цикл повторяется. При меньшей номенклатуре нефтепродуктов в цикле следует придерживаться рекомендуемых пар контактирующих жидкостей.

В период закачки в нефтепродуктопровод очередной партии какого-либо продукта другие нефтепродукты, поступающие с НПЗ, принимаются в резервуары головной перекачивающей станции.

Особенностью последовательной перекачки является образование некоторого количества смеси в зоне контакта двух следующих друг за другом нефтепродуктов. Причиной смесеобразования является неравномерность осредненных местных скоростей по сечению трубопровода. Кроме того, некоторое количество смеси образуется при переключении задвижек на головной перекачивающей станции в период смены нефтепродукта.

Для уменьшения объема смеси в отдельных случаях в зону контакта нефтепродуктов вводят специальные устройства - разделители (дисковые, манжетные, шаровые и др.). Их конструкция показана на рис. 13.4. Кроме того, на конечном пункте нефтепродуктопровода предусматриваются мероприятия по исправлению и реализации получающейся смеси нефтепродуктов.

Успешное осуществление технологии последовательной перекачки невозможно без четкого контроля за продвижением смеси. Методы и приборы контроля последовательной перекачки основаны на различии свойств перекачиваемых жидкостей. Контроль осуществляют по изменению плотности, вязкости, диэлектрической постоянной, скорости распространения ультразвука и др. В отдельных случаях в зону контакта нефтепродуктов вводят вещество-индикатор, которое распределяется по длине зоны смеси в соответствии с изменением концентрации. В качестве таких индикаторов могут применяться радиоактивные изотопы (кобальта, сурьмы, йода, бария), флуоресцентные красители и др.

14. ХРАНЕНИЕ И РАСПРЕДЕЛЕНИЕ НЕФТЕПРОДУКТОВ

14.1. Краткая история развития нефтебаз

Первые сюгады нефти - прообразы современных нефтебаз -появились в России в XVn веке. Нефть хранилась в земляных ямах-амбарах глубиной 4...5 м, устроенных в глинистых грунтах, или в подземных каменных резервуарах, зацементированных особым цементом и перекрытых каменными сводчатыми крышами. Такой способ хранения применялся до второй половины XIX века. Емкость каменных резервуаров достигала 50000 м1 Строились они в основном в районе бакинских нефтепромыслов.

С началом перевозок нефти и нефтепродуктов речным, морским и железнодорожным транспортом сеть нефтебаз в России значительно расширилась. Основным направлением транспорта нефтегрузов была водная магистраль Каспийское море-Волга с притоками Камой и Окой - Мариинская система - Нева. На этом пути и расположились старейшие нефтебазы нашей страны: Махачкалинская, Астраханская, Симоновская (Москва), Сормовская и другие.

О том, что они собой представляли можно судить по Симоновской нефтебазе. Она была построена «Товариществом братьев Нобель» в 1895 г. на берегу Москвы-реки неподалеку (вниз по течению) от Кремля на землях станции Москва-Симоново.

Завоз нефтепродуктов на нефтебазу в летнее время осуществлялся с помощью барж, а в зимний период - по железной дороге в цистернах с самотечным сливом. На разгрузку барж и цистерн тратилось довольно много времени.

Нефтепродукты, поступавшие на Симоновскую нефтебазу, расфасовывались в бочки и бидоны и по железной дороге и гужевым транспортом направлялись потребителям для бытовых нужд (керосин) и отопления (мазут, печное топливо и т.п.). Ежедневно жителям Москвы продавалось до 40 пудов осветительного керосина.

Необходимо отметить, что на территории России до начала 80-х годов прошлого века были в ходу американские дубовые бочки, в которых из-за океана завозился произведенный там керосин. Однако в 1881 г. «Товариществом братьев Нобель» в Царицыне (ныне Волгоград) была выстроена механическая бондарка, выпускавшая восьмипудовые бочки. В последующие годы аналогичные производства были организованы в Ярославле, Рыбинске, Саратове, Уфе и других городах. Создание в России собственной материально-технической базы по производству и ремонту деревянной и металлической тары различной вместимости позволило нефтелавкам, нефтескладам
