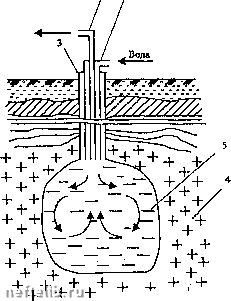

Главная Переработка нефти и газа Различают следующие типы подземных хранилищ: - хранилища в отложениях каменной соли, сооружаемые методом выщелачивания (размыва); - хранилища в пластичных породах, сооружаемые методом глубинных взрывов; - шахтные хранилища; - льдогрунтовые хранилища. Выбор типа хранилища определяется геологической характеристикой горных пород, климатическими условиями и их технико-экономическими показателями. Хранилища в отложениях каменной соли Подземные хранилища в отлолееииях каменной соли - это наиболее распространенный вид подземных емкостей для хранения нефтепродуктов. Каменная соль (галит) имеет высокий предел прочности и низкую проницаемость, что весьма благоприятно для создания в ее отложениях подземных емкостей. Хранилища нефтепродуктов в отложениях каменной соли сооружаются методом размыва (рис. 14.11). Последовательность выполнения работ в этом случае такова. Сначала бурится скважина, вскрывающая верхнюю кровлю соляного пласта 4. В нее устанавливается обсадная труба 3. Затем в трубу 3 до кровли будущего хранилища опускаются водоподающая труба 2 и рассолоотводящая труба 1. Закачиваемая под давлением вода растворяет соль. Образующийся соляной раствор откачивается по трубе 1. Постепенно опуская трубы 1и 2, доводят ра.змер подземной емкости до необходимого. При эксплуатации данной емкости трубу 1 опускают до ее нижней отметки, а трубу 2 поднимают до кровли будущего хранилища. Закачку-выкачку нефтепродуктов производят методом прямого вытеснения. При приеме нефтепродукта по трубе 2 соляной рассол по трубе 1 вытесняется в специальные емкости, распололсениые на поверхности земли. При необходимости отпуска нефтепродукта его вытесняют из хранилища закачкой соляного рассола по трубе 1. Хранилища, сооружаемые методом глубинных взрывов Данный тип хранилищ создается там, где отсутствуют отложения каменной соли достаточной мощности. Наиболее предпочтительно создание хранилищ в водоупорных глинах. В отли- чие от кристаллических пород в результате внутреннего взрыва пластичные породы под действием высокого давления, образующегося при взрыве, не разрушаются, а уплотняются и пррюбретают повышенную прочность и герметичность. Последовательность создания хранилищ методом глубинных взрывов выглядит следующим образом (рис. 14.12). Сначала бурят скважину нужной глубины. Ее стенки укрепляют с помощью обсадных труб и цементируют. Затем двумя предварительными взрывами создают зарядную камеру, в которую помещают основной заряд взрывчатого вещества. Необходимая полость получается в результате основного взрыва. Для того, чтобы получить подземные резервуары емкостью 100, 200, 400, 500, 700, 1000 м необходима минимальная мощность горных пород соответственно 18, 23, 27, 30, 33 и 38 м, т.е. в 2...3 раза превышающая радиус шара равного объема. Подземные резервуары, созданные методом глубинных взрывов, сохраняют свою устойчивость не более, чем в течение пяти лет. Продлить срок их службы позволяет термическая обработка стенок, напоминающая обжиг кирпича. Процесс осуществляется в три этапа. Сначала из прикоитурного массива в течение 48 ч при температуре 105,..110 "С выпаривают воду, затем в течение 40 ч при температуре 900...950 "С глинистый слой переводят в камнеподобное состояние и далее при температуре до 1100 "С производят оплавление стенок полости. Наряду с применением обычных взрывчатых веществ для создания хранилищ нефтепродуктов методом глубинных взрывов перспективно применение ядерных боеприпасов. При взрыве ядерного заряда образующийся плазменный шар расплавляет окружающие горные породы. Так, при взрыве заряда мощностью 1 кт в граните за 30 мкс расплавляется около 1000 м породы, а расширяющиеся газы увеличивают объем полости до 2000...8000 м. В США в 1967 г. при проведении эксперимента «Гэзбагги» с помощью ядерного заряда в 26 кт была создана подземная полость объемом 56000 м1 Шахтные хранилища Подземные хранилища шахтного типа (рис. 14.13) - это комплекс сооружений, состоящий из следующих элементов: 1) подземных выработок-резервуаров для хранения нефтепродуктов, 2) вскрывающих выработок, 3) выработок вспомогательного назначения, 4) наземных сооружений и 5) техно-логического оборудования. Рассол + + Рис. 14.11. Схема сооружения подземной емкости в отложениях каменной соли: 1 - рассолоотводящая труба; 2 - водоподающая труба; 3 - обсадная труба; 4 - соляной пласт; 5 - соляной раствор 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 [ 127 ] 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 |
||
