ЧхЗп

5 4

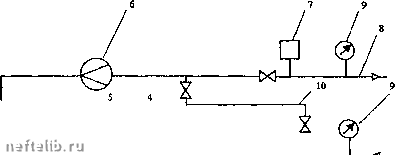

Рис. 15.4. Пршщигаальная схема ГРС: 1 - входной трубопровод; 2 - фильтр; 3 - подогреватель газа; 4 - контрольный клапан; 5 - регулятор давления типа «после себя»; 6 - расходометр газа; 7 - одоризатор; 8 - выходной трубопровод; 9 - манометр; 10 - байпас

эффекту Длшуля-Томсона) охлаждением газа, создающим опасность закупорки трубопроводов ГРС газовыми гидратами.

Подземные хранилища газа служат для компенсации неравномерности газопотребления. Использование подземных структур для хранения газа позволяет очень существенно уменьшить металлозатраты и капиталовложения в хранилища.

Линейные сооружения газопроводов отличаются от аналогичных сооружений нефте- и нефтепродуктопроводов тем, что вместо линейных задвижек используются линейные шаровые краны, а кроме того для сбора выпадающего конденсата сооружаются конденсатосборники.

Длина магистрального газопровода может составлять от десятков до нескольких тысяч километров, а диаметр - от 150 до 1420 мм. Большая часть газопроводов имеет диаметр от 720 до 1420 мм. Трубы и арматура магистральных газопроводов рассчитаны на рабочее давление до 7,5 МПа.

15.5. Газоперекачивающие агрегаты

В качестве газоперекачивающих агрегатов применяются поршневые газомотокомпрессоры или центробежные нагнетатели.

Поршневые газомотокомпрессоры представляют собой агрегат, в котором объединены силовая часть (привод) и компрессор для сжатия газа. Принцип работы поршневого компрессора такой же, как у поршневого насоса.

Наиболее распространенными типами газомотокомпрессоров являются 10 ГК, 10 ГКН, МК-10 и ГПА-5000 (табл. 15.3), имеющие подачу от 0,8 до 10,0 млн. мУсут и развивающие давление 5,5 МПа. Поршневые газомотокомпрессоры отличаются высокой эксплуатационной надежностью, способностью работать в широком диапазоне рабочих давлений, возможностью регулировать подачу за счет изменения «вредного» пространства и частоты вращения.

СЗбласть преимущественного применения поршневых газомотокомпрессоров - трубопроводы для перекачки нефтяного газа и станции подземного хранения газа.

Примечание. УТМЗ - Уральский турбомоторный завод им. К.Е. Ворошилова; НЗЛ - Невский машршостроительный завод им. В.И. Ленина.

На магистральных газопроводах пропускной способностью более 10 млр1. мУсут применяют центробежные нагнетатели с газотурбинным приводом или электроприводом.

Принцип работы центробежных нагнетателей аналогичен работе центробежных насосов. Наиболее распространенным приводом нагнетателей на компрессорных станциях является газотурбинный.

в состав газотурбинной установки входят (рис. 15.5): турбодетандер 1, редуктор 2, воздушный компрессор 3, блок камер сгорания 4, турбины высокого 5 и низкого 6 давлений. Турбодетандер является пусковым двигателем установки, работающим на природном газе. Расчетная продоллсительпость пуска агрегата из холодгюго состояния - 15 мин. Турбодетандер 1 через редуктор 2 запускает в работу воздушный компрессор 3. Атмосферный воздух засасывается компрессором и слшмается в нем до рабочего давления. Далее сжатый воздух направляется в блок камер сгорания 4, где он нагревается за счет слсигания природного газа. Продукты сгорания направляются

Таблица 15.3

Основные параметры ГПА, используемых на КС
