Вид по А-А

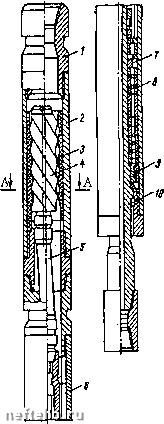

РисбЛб.Винтовой двигатель:

а- общий вид; б- полости .образуемые между ротором (винтом) и статорол!-переводник; 2- корпус двигательной секции; 3-статор; 4-ротор ; 5-карданный вал; 6-корпус шпинделя; 7-торцовый сальник; 8-многорядный радиально-упорный подшипник; 9-радиально резинометаллическая опора; 10-вал шпинделя.

Рис. б. 17. Лопастное долото: 1 - головка с присоединительной резьбой;2 - корпус; 3- лопасть;4-промывочное отверстие;5-твердо-сплавное покрытие;6 - режущая кромка;

Рис.6.18. Шарошечное долото: 1 - корпус с резьбовой головкой;2 - лапа с опорой; 3 - шарошка;

Рис, 6.19, Алмазное долото: ! - корпус; 2 матрица; 3 - алмазные зерна;

сплавной шихты. Центральная часть долота представляет собой вогнутую поверхность в форме конуса с каналами для промывочной жидкости, а периферийная зона - шаровую поверхность, переходящую на боковых сторонах в цилиндрическую.

Алмазные долота бывают трех типов: спиральные, радиа;п>ные и ступенчатые. В спиральных алмазных долотах рабочая часть имеет сгш-рали, оснащенные алмазами и промывочные отверстия. Долота этого типа предназначены для турбинного бурения малоабразивных и средпеабра-зивных пород. Радиальные алмазные долота имеют рабочую поверхность в виде радиальных выступов в форме сектора, оснащенных алмазами; между ними размещены промывочные каналы. Долота данного типа предназначены для бурения малоабразивных пород средней твердости и твердых пород как при роторном, так и при турбинном способах бурения. Ступенчатые алмазные долота имеют рабочую поверхность ступенчатой формы. Они применяются как при роторном, так и турбинном способах бурения при проходке мшюабразивных мягких и средней твердости пород.

Применение алмазных долот обеспечивает высокие скорости бурения, снижение кривизны скважин. Отсутствие опор качения и высокия износостойкость алмазов повышают их срок службы до 200...250 ч непре-рьшной работы. Благодаря этому сокращается число спуско-подъемных опреаций. Одним алмазным долотом можно пробурить столько же, сколько 15...20 шарошечными долотами.

Твердосплавные долота отличаются от алмазных тем, что вместо алмазов они армированы сверхтвердыми сплавами.

Бурильные трубы предназначены для передачи вращеиш долоту (при роторном бурении) и восприятия реаетивного момента двигателя при бурении с забойными двигателями, создания нагрузки на долото, гю-дачи бурового раствора на забой сква:>кины для очистки его от разбу1:)енной породы и охлалсденш долота, подъема из скважины изношенного долота и спуска нового и т.п.

Бурильные трубы отличаются повышенной толщиной стенки и, как правило, имеют коническую резьбу с обеих сторон. Трубы соединяются между собой с помощью бурильных замков (рис. 6.20). Для обеспечения прочности резьбовых соединений концы труб делают утолщенными. По способу изготовления трубы могут быть цельными (рис. 6.21) и с приварными соединительными концами (рис. 6.22). У цельных труб утолщение концов может быть обеспечено высадкой внутрь или наружу.

При глубоком бурении используют стальные и лешосплавиые бурильные трубы с номинальными диаметрами 60, 73, 89,102,114,127 и 140 мм. Толщина стенки труб составляет от 7 до 11 мм, а их длина 6, 8 и 11,5 м.
