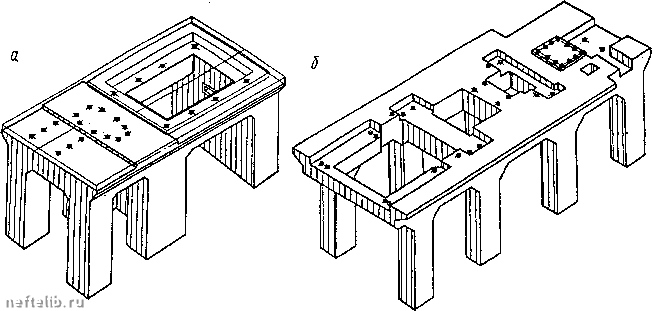

Рис.20.4. фундаменты под компрессорные агрегаты: а - с электроприводом; б - с газотурбинным приводом.

Монтажные работы по сооружению зданий

Здания насосных и компрессорных цехов (рис. 20.5) состоят из следуюищх элементов и узлов: колонн, стен, подкрановых балок и покрытия.

Колонны являются основной несущей конструкцией каркаса промыи1ле1П1ых зданий НС и КС. Как правило, они бывают железобетонными. В отдельных случаях используются металлические колоииы.

Стены зданий цехов обычно собираются из железобетонных и асбоцементных панелей, которые крепятся к колоннам с помощью сварки. Стены пз панелей не являются несущими и полезной нагрузки от веса других частей зданий ие воспринимают. Кирпичная же стена может быть несущей.

Подкрановые балки являются составной частью каркаса здания, а также по ним укладывают пути для мостового крана. Подкрановые балки изготавливают, в основном, из обычного или предварительно папряжеиного железобетона, реже - из металла.

Покрытие насосных и компрессорных цехов выполняется из железобетонных панелей и плит. Они укладываются иа балки и фермы, которые в свою очередь опираются па колонны или иа несущие стены.

В процессе монтажа зданий сначала устанавливают, выверяют и замоноличивают колонны. Затем сооружают цокольную часть стен из крупных бетонных блоков или кирпича. После этого монтируют панели, на две грани которых для обеспечения герметизации щвов наклеены прокладки из пороизола, пенопласта или губчатой валиковой резины диаметром 30 мм. Завершаются монтажные работы установкой балок и ферм, а тагсже плит перекрытия.

Устройство кровли

при устройстве кровли поверх железобетонных плит выполняют цементную и асфальтобетонную стяжки, а затем наклеивают рубероид.

Назначение стяжек - выравнивание поверхности кровли и создание гидроизоляционного слоя. Толщина стяжки от 10 до 30 мм.

Перед наклейкой рубероида поверхность стяжки покрывают грунтовочным составом (40...50 % масла зеленого и 60...50 % битума БИИ-IV но весу). Рубероид наклеивают иа битумную мастику.

МО у"

-Ч-3--

5 А

6000

JEJ.20

Рис.20.5. Разрез компрессорного цеха: 1 - колонна; 2 - стена; 3 - подкрановая балка; 4 - ферма; 5 - железобетонные панели или пяиты; 6 - гидроизоляционный слой.
