рега или просто в виде ограмсденной акватории у берега. Чтобы уменьшить объем земляных работ при сооружении нефтегаваней стараются использовать естественные укрытия в береговой полосе - бухты, заливы и речные затоны.

Для предотвращения растекания по воде нефтепродуктов, попавших на ее поверхность (вследствие аварии, пролива и т. п.), акватория нефтегаваней 4 отделяется от остального водного пространства 3 плавучими боковыми ограждениями 2 или затворами 1. Для пропуска судов боковые ограждения разводятся.

Для непосредственной швартовки нефтеналивных судов служат причалы и пирсы. Причалами называют сооружения, расположенные параллельно берегу, тогда как пирсы расположены перпендикулярно к нему или под некоторым углом. Пирс может иметь одну или несколько причальных линий. Количество причалов определяется расчетом, а их расположение - местными условиями и противопожарными требованиями.

Простейшим типом соединения трубопроводов нефтебаз с нефтеналивными судами являются гибкие прорезиненные рукава (шланги). Они изготавливаются диаметром до 350 мм, длиной 4 м, на рабочее давление до 1 МПа. Недостатком прорезиненных рукавов является то, что при сливо- наливных операциях довольно часты их разрывы, а это в свою очередь приводит к значительному розливу нефтепродуктов.

В настоящее время на смену системам с гибкими рукавами приходят стендеры - конструкция из шарнирно-сочлененных трубопроводов, концевая часть (соединитель) которой служит для соединения береговых коммуникаций с приемо-сливными патрубками трубопроводов на нефтеналивном судне. Диаметр стендеров достигает 500 мм, а рабочее давление в них -1,6 МПа. Стендеры более надежны, чем гибкие рукава и обеспечивают большую производительность слива-налива.

14.9. Установки налива автомобильных цистерн

Для налива нефтепродуктов в автоцистерны применяют стояки различных типов.

Стояки для налива автоцистерн классифицируют:

- по способу подключения к цистерне (сверху или снизу);

- по способу налива (герметизированный или негерметизиро-ванный);

- по степени автоматизации процесса налива (автоматизированные или неавтоматизированные);

- по виду управления ( с механизированным или ручным управлением).

Налив нефтепродуктов в автоцистерны может осуществляться как через горловину (верхний налив), так и через пилений патрубок автоцистерны (нижний иишв).

При герметизированном наливе горловина автоцистерн закрывается снециальпой крыщкой, в которую врезан патрубок, соединенный со шлангом для отвода паровоздушной смеси либо в опоролсняемые резервуары, либо на установку улавливания легких фракций (УЛФ). Негерметизированный налив целесообразно применять при отгрузке низколетучих нефтепродуктов.

Для предотвращения переливов автоцистерн применяются средства автоматизации. В этом случае наливные стояки оборудуют либо датчиками уровня, либо клапанами - дозаторами, позволяющими производить отпуск заданного количества нефтепродукта. Подобный контроль - обязательное условие герметизированного налива бензинов.

Применяются наливные устройства одиночные и объединенные в группы, с ручным и автоматизированным управлением. Группа наливных устройств, управляемых из специального здания - операторной, образует станцию налива.

Станция налива состоит из 4...12 наливных «островков», располагаемых под навесом. Каждый «островок» оборудуется одним или двумя наливными устройствами (стояками).

Принципиальная схема налива автомобильных цистерн выглядит следующим образом (рис. 14.10). Нефтепродукт забирается из резервуаров насосом 5, прокачивается через фильтр-4, клапан-дозатор 3, счетчик 2 и через стояк 1 поступает в автоцистерну.

В качестве наливных устройств используются установки автоматизированного налива (АСН). На пунктах налива с незначительным грузооборотом применяются неавтоматизированные наливные стояки с ручным управлением.

14.10. Подземное хранение нефтепродуктов

Подземные хранение нефтепродуктов в горных выработках получило довольно широкое распространение в нашей стране и за рубежом. Достоинствами подземного хранения являются: 1) небольшая занимаемая территория (исключается площадь самой большой зоны - зоны хранения); 2) низкая пожаро- и взрывоопасность; 3) меньшие капиталовложения, эксплуатационные расходы и металлоемкость по сравнению с наземными стальными резервуарами.

3 4

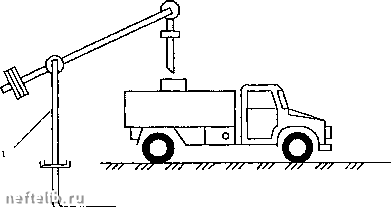

Рис. 14.10. Принципиальная схема верхнего налива нефтепродуктов в автоцистерны:

1 - наливной стояк; 2 - счетчик; 3 - клапан-дозатор; 4 - фильтр; 5 - насос
