в настоящее время применяется три способа укладки трубопроводов в подводные траншей: протаскивание по дну, погружение с поверхности воды трубопровода полной длины и погружение с поверхности воды последовательным наращиванием секций трубопровода. Первые два способа аналогичны применяемым при строительстве трубопроводов на болотах и обводненных участках трассы. В последнем случае трубопровод заглубляют по мере присоединения к нему все новых секций.

19.5. Строительство морских трубопроводов

Освоение нефтяных и газовых месторождений, расноложепных на щельфе, невозможно без строительства трубопроводов. На современных морских нефтепромыслах одни подводные трубопроводы связывают отдельные морские платформы с центральным накопителем и плавучим причалом, который оборудован для швартовки танкеров, другие соединяют накопители непосредственно с береговым нефтехранилищем.

Технология строительства морских трубопроводов предусматривает следующие этапы: земляные работы, подготовку трубопровода к укладке, его укладку, засыпку и защиту от повреждений.

Необходимость в заглублении морских трубопроводов связана с тем, что в противном случае они могут быть повреждены при перемещении прибрежных льдов, тралами, якорями судов и т.п. При земляных работах используются устройства, разрабатывающие траншею как с поверхности воды, так и в подводном положении. К первым относятся плавучие земснаряды, гидромониторные установки, грейферные землечерпалки, пневматические и гидравлические грунтососы. Ко вторым - различного рода автономные устройства, работающие под водой.

Ткк, в Италии создан земснаряд S-23, который может разрабатывать траншеи на глубине до 60 м. Рытье траншеи осуществляется фрезерным рыхлителем со скоростью до 130 м/ч в грунтах средней плотности. Параметры отрываемой траншеи следующие: глубина - до 2,5 м, ширина по дну - от 1,8 до 4,5 м.

В Японии разработаны бульдозер и экскаватор для ведения работ под водой на глубине до 70 м. Бульдозер массой 34 т имеет мощный двигатель и перемещается на гусеницах. В отличие от земснарядов он может разрабатывать плотные грунты.

Подводный экскаватор предназначен для разработки траншей при сооружении морских трубопроводов, котлованов под фундаменты различных морских сооружений и дноуглубительных работ. Скорость его перемещения по дну составляет 3 км/ч. Управляют экскаватором два оператора с надводного судна.

Перед укладкой иа трубопровод наносят защитное покрытие и осуидествляют его пригрузку против всплытия. Мировой опыт строительства морских трубопроводов показал, что лучщим защитным покрытием для них и одновременно пригрузом является бетонное покрытие.

Укладка морских трубопроводов осуществляется протаскиванием, либо с поверхности моря постепенным наращиванием.

Схема протаскивания приведена на рис. 19.16. Трубопровод 1 движется по роликовой спусковой дорожке 5. Тяговое усилие по тросу 2 передается от лебедки, установленной на судне 3. Судно удерживается якорями 4. Метод протаскивания прост, обеспечивает укладку трубопровода точно по трассе. Однако он применим при укладке трубопроводов длиной лишь до 15 км.

Схема укладки с поверхности моря постепенным наращиванием (рис. 19.17) получила наибольшее распространение. Трубоукладочное судно 4 закрепляется на якорях 6, каледый из которых выдерживает усилие до 10 т. На судне создается запас обетонированных труб, секции которых длиной по 36 м доставляются специальными транспортными судами. Длина трубоу1сладочного судна позволяет соединять секции в плети длиной 180 м.

Укладка трубопровода 1 осуществляется следующим образом. На судне 4 сваривают очередную плеть, стыки изолируют, бетонируют и оснащают поплавками 2. Плеть стыкуют с концом трубопровода, уложенного ранее и удерживаемого натяжным устройством и специальной жесткой приставкой 3. Угол наклона этой приставки выбирается таким, чтобы максимально уменьшить напряжения в спускаемом трубопроводе. Стык изолируют и бетонируют, после чего плети спускают в воду на понтонах. Отстроповка понтонов производится автоматически на заданной глубине.

Судно «Сулейман Везиров» водоизмещением 8900 т за сутки может уложить под водой 1,2 км сваренных труб диаметром 200...800 мм. Судно-трубоукладчик фршской фирмы «Вяртсиля» водоизмещением 41 ООО т позволяет укладывать до 2,5 км трубопровода диаметром 530 мм в сутки на глубине до 300 м. Запаса труб иа них хватает для работы в течение 5... 10 суток.

Укладка морских трубопроводов с предварительной отрывкой траншеи связана со значительными затратами. Прокладка траншеи в море обходится раз в сто дороже, чем на суше. Кроме того, точно уложить трубу в траншею с борта качающегося на волнах судна достаточно сложно.

Дешевле и проще заглубить в грут стальной трубопровод, уже уложенный на дно. Для этого сконструированы специальные подводные агрегаты-трубозаглубители. Их основным элементом является тележка, которая катится по трубе. На тележке закреплены различ-

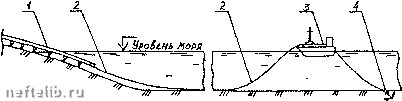

РисЛ 9Лб, Схема протаскивания трубопровода: 1 - трубопровод; 2 - трос; 3 - судно, на котором установлена лебедка; 4 - якоря

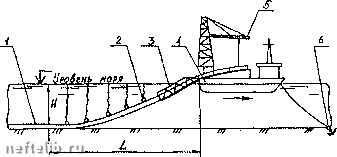

Рис Л 9 Л 7. Схема укладки трубопровода трубоукладочным судком: 1 - трубопровод; 2 - поплавки; 3 - жесткая приставка, на которой лежит конец трубопровода; 4 - трубоукладочное судно; 5 - кран; 6-якоря.
